Варианты конструкций КРОТа-2
|
|
| Котигорошко | Дата: Четверг, 05.07.2018, 10:47 | Сообщение # 766 |
|
Подполковник
Группа: Пользователи
Сообщений: 111
Статус: Offline
|
Хочу зробити LAY але спочатку потрібно знати чи всі деталі на своїх місцях.
для підсилювача MCP6022, AD8606 (або двох AD8605...) підходить обв'язка із поста http://www.radiodom.org/forum/7-40-26444-16-1529260475
1) відкидаємо С25 (2н2)
2) уточню, на фото С5 - 10н, це той що має бути 6н8 просто поставлений за не наявності даного номіналу?
резистор після першого каскаду 51 Ом перед 6н8 це R13 по старому
Фото можна завантажити, прямо на ньому щось написати наприклад в Paint і знову вставити на сайт
|
| |
| |
| Andrew | Дата: Четверг, 05.07.2018, 13:33 | Сообщение # 767 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7536
Статус: Offline
| C14 не нужен, достаточно с13
|
| |
| |
| TCB | Дата: Четверг, 05.07.2018, 15:01 | Сообщение # 768 |
 Генералиссимус
Группа: Модераторы
Сообщений: 1930
Статус: Offline
| Цитата Andrew (  ) C14 не нужен, достаточно с13
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Четверг, 05.07.2018, 15:09 |
| |
| |
| Andrew | Дата: Четверг, 05.07.2018, 22:13 | Сообщение # 769 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7536
Статус: Offline
| TCB, С13 и с14 заменить на один 1 МКФ Х7R. р7 -р8 уменьшить до 3 к .. РД3 и р13 100-1000 ом
|
| |
| |
| 4ff5fd2 | Дата: Пятница, 06.07.2018, 01:46 | Сообщение # 770 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| Andrew,
у вас ранее работал пассивный фильтр R13 C25 с частотой среза около 24кГц , - теперь полезут помехи с датчика.
R8 , R7 , C13 , C14 я бы не трогал - это фильтр по питанию для чувствительных входных цепей . Номиналы R8 , R7 на собственные шумы резисторов не влияют - они зашунтированы C13 , C14. А на степень подавления помех в цепи питанию влияют.
Единственное оправдание применения этой схемы - частичное улучшение динамического диапазона (например на 12кгц добавится примерно 20% из-за влияния применения R13 C25 в оригинальной схеме , на 20кгц около 27% ; а ведь 2017 году частота среза была 33кгц (R13=2,2кОм )и такого влияния R13 C25 на динамику не было ) . Нужно только правильно включить выходные цепи к ОУ и подобрать номиналы .
Но это всего лишь мое личное мнение .
Непроверенные решения на форуме провоцируют некоторых активных юношей на необдуманные действия и надежды в отношении перелопачивания платы Крота.
пс . Опять уехал в село на пару недель - выручает шаровой wifi. Пришлось сделать антенну с усилением около 15дб (Панель 15 (v 3) http://www.lan23.ru/forum/showthread.php?t=6192 - советую
|
| |
| |
| Andrew | Дата: Пятница, 06.07.2018, 09:09 | Сообщение # 771 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7536
Статус: Offline
| Цитата 4ff5fd2 ( ) у вас ранее работал пассивный фильтр R13 C25 с частотой среза около 24кГц , - теперь полезут помехи с датчика.
На этой картинке не учитывается влияние С25 по новой схеме
Цитата 4ff5fd2 ( ) Непроверенные решения на форуме провоцируют некоторых активных юношей на необдуманные действия и надежды в отношении перелопачивания платы Крота.
Самое главное, теперь "Как в ДЕУСЕ!"
|
| |
| |
| 4ff5fd2 | Дата: Пятница, 06.07.2018, 10:35 | Сообщение # 772 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| Цитата 4ff5fd2 ( ) Нужно только правильно включить выходные цепи к ОУ и подобрать номиналы .
улучшения динамики указано для вариантов:
1. каждый выход ОУ включен к своему входу ацп через цепочку R13 C25 с номиналами по оригинальной схеме , или
2. с одним конденсатором - http://www.radiodom.org/forum/7-40-26628-16-1530780445 , тогда между входами ацп емкость конденсатора оставляем C25=2200 пФ , а сопротивления резисторов на выходах ОУ составят R13/2 = 3кОм/2 = 1,5кОм . При этом частота фильтра остается как в оригинальной схеме Крота - 24кГц.
Сам доберусь до паяльника только через 2 недели , но работать должно . Буду добавлять еще одну AD8605 на переходной плате , так будет минимум работы ; + добавить емкость по питанию 0,1 мкф рядом с ОУ.
Цитата Andrew ( ) Конденсатор в обратной связи ОУ из 22 пФ вырос до 200
стало: для 200пФ и R12=51кОм частота среза фильтра 15,6кгц.
Я буду устанавливать С18 47 - 51 пФ , частота среза около 60кГц . Не нравится мне такая фазовая характеристика с С18=200 пФ на рабочих частотах , хотя для схемы Деуса аналогичная частота среза около 11кГц
|
| |
| |
| Andrew | Дата: Пятница, 06.07.2018, 12:11 | Сообщение # 773 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7536
Статус: Offline
| Цитата 4ff5fd2 ( ) Не нравится мне такая фазовая характеристика с С18=200 пФ на рабочих частотах |
| |
| |
| янукович | Дата: Пятница, 06.07.2018, 15:20 | Сообщение # 774 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline
| Если с приемником Деуса все более-менее ясно, то с передатчиком не очень... Как он качается, мостом? Много (больше 100) оборотов тонким (вроде 0.35мм.) проводом в ТХ, резонансные конденсаторы в контурах (включаются бутербродами реллюшками), так? Усиление передающего каскада как устроено?
|
| |
| |
| 4ff5fd2 | Дата: Пятница, 06.07.2018, 16:31 | Сообщение # 775 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| Цитата Andrew ( ) Цитата 4ff5fd2 ()Не нравится мне такая фазовая характеристика с С18=200 пФ на рабочих частотах

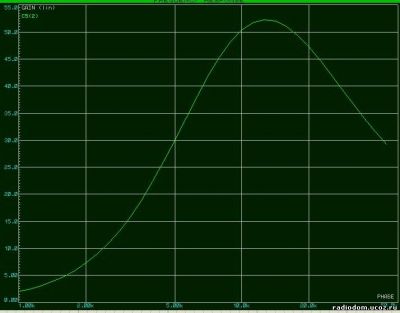

Не понимаю чем? Посмотрите на рисунок с АЧХ,
Сообщение отредактировал 4ff5fd2 - Пятница, 06.07.2018, 16:34 |
| |
| |
| fedya_valki | Дата: Пятница, 06.07.2018, 16:44 | Сообщение # 776 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2286
Статус: Offline
| Цитата янукович ( ) Как он качается, мостом? Цитата 4ff5fd2 ( ) ключевое слово фазовая - на частоте среза фильтра 15,6кГц сдвиг фазы 45 град с максимальной наклоном ФЧХ Цитата TCB ( ) В схеме С14=10мкФ, а С13=100нФ - лучше так и оставить, это все таки формирование ср.т.  ... Ну и для полного счастия было бы лучше и остальные номиналы обвязки первого опера, который усиливает сигнал с Rx сохранить как в оригинале.
|
| |
| |
| Andrew | Дата: Пятница, 06.07.2018, 19:01 | Сообщение # 777 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7536
Статус: Offline
| Цитата 4ff5fd2 ( ) ключевое слово фазовая
Цитата fedya_valki ( ) то даже ОЗЗИ_СВ не смог разгадать чем качается Деус, стоит до сиз пор никем не опознанная пятиногая микросхемка.... |
| |
| |
| 4ff5fd2 | Дата: Суббота, 07.07.2018, 14:28 | Сообщение # 778 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| Цитата Andrew ( ) при отсутствии резонанса
для Tx резонанс есть, для Rx нет
в канале Rx любая реактивность ( С или L ) крутит фазу , и если она нестабильна во времени - будет плохо . Применяем хорошие конденсаторы , иначе  Добавлено (07.07.2018, 14:28)
---------------------------------------------
Цитата fedya_valki ( ) Ну и для полного счастия было бы лучше и остальные номиналы обвязки первого опера, который усиливает сигнал с Rx сохранить как в оригинале.
они выбраны из условия особенностей требования по применению 18 разрядного ацп (малые значения сопротивлений резисторов для минимума искажений ацп - см datasheet) , для atxmega это не требуется
|
| |
| |
| Котигорошко | Дата: Суббота, 07.07.2018, 18:37 | Сообщение # 779 |
|
Подполковник
Группа: Пользователи
Сообщений: 111
Статус: Offline
| Варіант для ознайомлення. Набагато простіше добавити навісом
Сообщение отредактировал Котигорошко - Воскресенье, 08.07.2018, 07:50 |
| |
| |
| TCB | Дата: Суббота, 07.07.2018, 22:51 | Сообщение # 780 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1930
Статус: Offline
| Котигорошко, если переделываете плату, то удаляйте мой логотип...
Сильно не вникал в разводку, но дополнительные 2 длинные перемычки мне сразу не понравились. А если учесть что я и на своих трассировках через какое то время вижу недочеты, то ....
И вообще в лауте качественно внести существенные правки в плату, на мой взгляд, не реально (или придется потратить уйму времени).
