"Крот СМАРТ"



"Каждый раз погоня за глубиной оканчивается  ложняками"..



                                            КРОТ СМАРТ    24.11.2018    Продолжения темы "Крот2"

* Многофункциональный прибор имеющий 4 профиля (программы) и 3 легко переключаемых частоты для каждого профиля (8-20кГц) + множество разных интересных  настроек и функций!

* Прибор не содержит внутренних органов контроля и управления, что позволяет установить его в любой корпус или непосредственно в   катушку.

* Настраивается с любого "Андроид" устройства, после настройки параметров способен работать самостоятельно.

* Для подключения к "Андроид" используется беспроводное "блютуз 2.0+"  соединение.

* Звук может выводиться как через внутренний динамик так и радио каналом. ( FM диапазон)

* Размеры платы  24х75 мм

*  Питание  3.4-8V  (оптимально 1 литий)

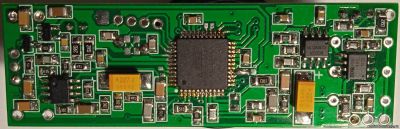

Так выглядит собранная плата

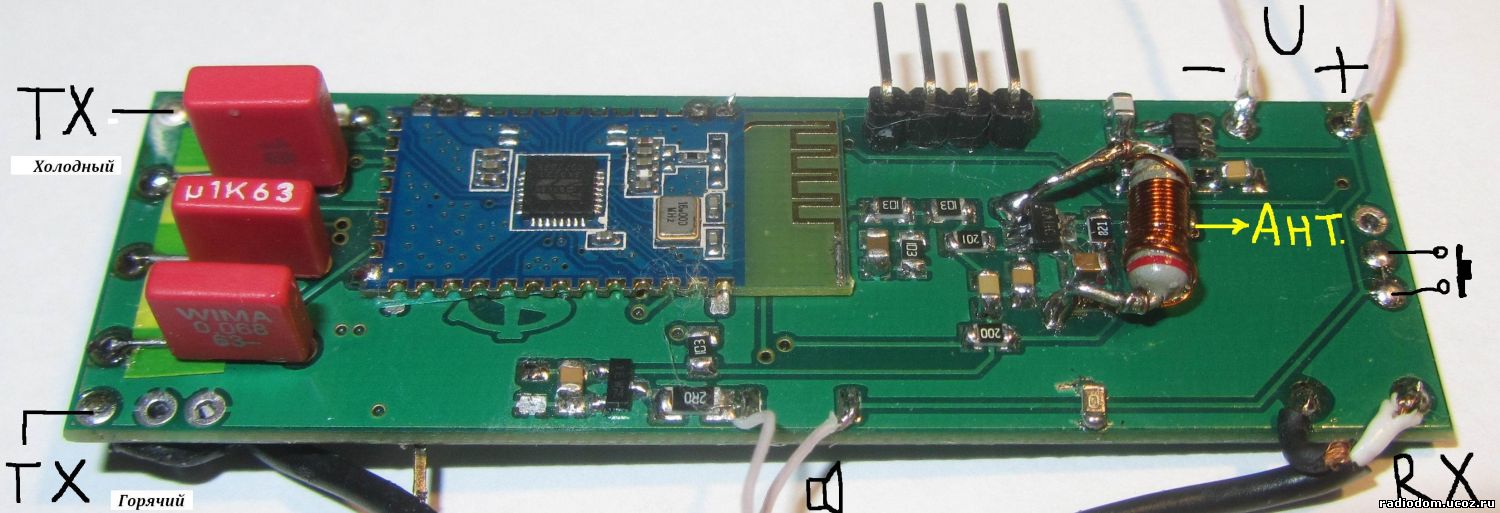

Подключение

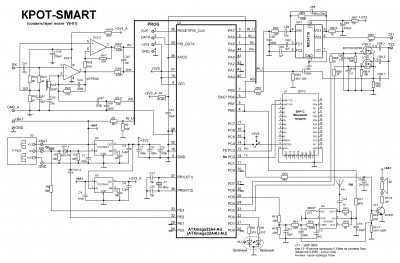

СХЕМА  (от ТСВ   ред.08.02.19)

Конденсаторы  CA4,  CB1, СB6  группы NP0,   СA1,CA3,CB4,СA5  NP0 или X7R .  СB8.X - пленка.   Коэффициент Усиление приемного тракта задается RA4. .

Желательно параллельно аккумулятору установить конденсатор 220+ мкф



 Катушка- Можно применить уже готовую катушку (подойдет от многих фирменных и самодельных приборов ) или сделать свою.

Количество витков передающей  40-50 витков   провода 0.4-0.5 мм

Количество витков приемной     140-180    провода 0.15-0.20 мм     Без резонанса.


Изготовить  ПЛАТЫ в Китае - To make PCB    (автор плат ТСВ)       Зарегистрироваться на сайте PCBWay

Приложение для "ANDROID"  "КРОТ-CMAPT" от 24.11.2019    and     MOLE-SMART     от 12.01.2019

(Приложение  Kpot2 Smart   MOLE2_SMART  В каждом окне нужно делать подключение  Блютуз.  Работает с модулем JDY-31)

 При выходе из основного окна приложения -пользуемся системной кнопкой андроида  "назад")

  Прошивка от 26.06.21. Добавлена возможность подключения кнопки "ПИН" - 28 нога, 8-20 кГц

   Если вы не хотите настраивать прибор после очередной перепрошивки и не потерять ключ,  нужно установить галочку  на  "EESAVE" !

   ФЬЮСЫ

  Документация     и    схема   от ТСВ.

Прошивка контроллера по умолчанию "Демо" ,позволяет исполнять все функции кроме запоминания некоторых параметров настроек. После ввода ключа становится полноценной.(количество попыток ограничено 5-ю)   ВВОД КЛЮЧА  -  ENTER KEY     Прежде чем приобретать ключ убедитесь,в том что прибор у вас работает адекватно и  полностью вас устраивает. Ключ возврату не подлежит!

 Настройка частот и фаз   Берем феррит и начинаем водить им над катушкой , далее не прекращая движения нажимает кнопку "АВТО".  Затем проверяем  монетой правильность настройки , если отклик двойной значит фазу перевернуло на 180 гр. В этом случае повторяем настройку..

Ошибки вычисления напряжения на входе контроллера (сведения катушки) могут быть при напряжениях близких или больших чем  3300 / Ga , на работу МД не влияет! Если прибор "шумит" без катушки, рекомендуется уйти на пару шагов по частоте вверх или вниз.

Приложение для часов  Смар-Мини       Видео

Прошивка  от 26.06.21  . Теперь имеется световая индикация ВДИ ( -10 +40 - зеленый, +40 +70 -зеленый+красный , +70 +90 -красный).  Короткое мигание - сигнализирует работу прибора .  + кнопка "ПИН"    NEW

Меню и настройка   Видео

Видео

Видео

Видео

Видео

Видео

Видео

Видео работы на грунте



           КРОТ СМАРТ - ФМ

Добавлен FM модуль на микросхеме QN8027 (может отключаться) ,  добавлена возможность включения-отключения внешнего  динамика, расширен диапазон работы прибора до 20 кГц, прочие изменения ..



СА4=100, частоты повыше, УВЧ ФМ трасмитера  (VTF1) может создавать помехи для работы МД (можно не ставить)







Заказать платы  (спасибо ТСВ за разводку платы)      Зарегистрироваться на сайте PCBWay

Монтажная схема

Прошивка    от 01.09.2022

Приложение   от 18.05.2021   В приложении изменена регулировка частоты ФМ  (есть возможность отключения передатчика) , добавлена кнопка включения-отключения внешнего динамика, прочие улучшения..

Приложение от 14.02.23   Однооконное приложение для АНДРОИД.

Видео1

Видео2

Видео3

*******************************************************************************************************************************************************************************************************************************

NEW          "КРОТ СМАРТ СТМ" НА БАЗЕ КОНТРОЛЛЕРА STM32F103С8T6

Полностью повторяет функционал прибора "КРОТ СМАРТ ФМ"  кроме "трехчастотности", всего одна частота.  Есть кнопка (14 пин)  переключения режимов Динамика-Статика. Частоты 8-18 кГц

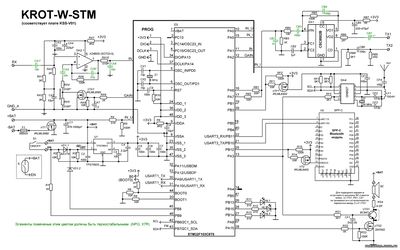

Схема

Лучше применять модуль блютуз - JDY-33-SPP

Монтажная плата

Прошивка KPOT SMART STM   (08.08.24)     ----         Приложение для Андроид  (18.04.24)     Android application  (10.06.24)

PCB (плата от ТСВ)                                       ----         Регистрация на сайте PCBWey

Короткое Видео

*******************************************************************************************************************************************************************************************************************************



БЕСПРОВОДНОЙ БЛОК ДЛЯ "КРОТ СМАРТ"

Корпус для беспроводной катушки - Сергея Иванчикова



 Купить     Buy

ПРОДОЛЖЕНИЕ СЛЕДУЕТ !
