КРОТ Stm

Не страшна темнота в людских жилищах, страшна темнота в людских головах.. (ОАВ.24.12.2022)

.

                                 "КРОТ_STM - F1"

Продолжение линейки МД  "Крот" с применением современного 32 разрядного микроконтроллера из серии STM32F103. Прибор разработан на базе прошивки и корпуса МД " КРОТ ПРО" и поэтому имеет схожее меню и управление, теперь всего одна частота в диапазоне  8-17 кГц , как и прежде    ФМ  трансмитер  88-101 мГц

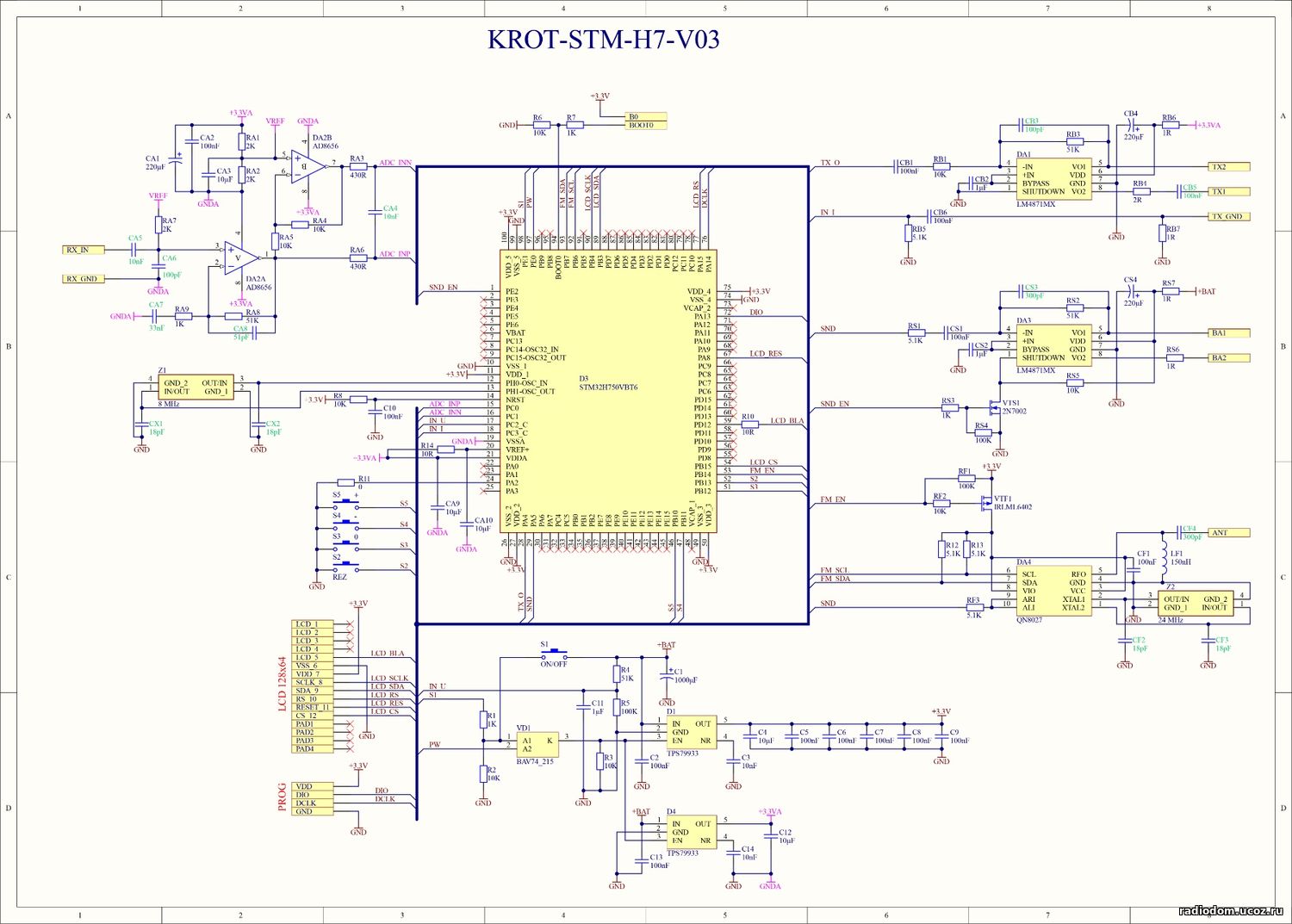

 Схема (ред. 24.12.22)  от "ТСВ".



 Рекомендуется обратить особое внимание на качество конденсаторов отмеченных зеленым цветом , СB5-пленочный!  Индикатор - COG 12864G-086-P , 3,3 V.    Контроллер индикатора - UC1701X


                                             Плата ( от "ТСВ")

 Платы (To make PCB) v_03 можно заказать по  ссылке .        Зарегистрироваться на сайте PCBWay

Паять примерно так:

Модели корпуса  от  "de-si-gn"

Катушки такие же как в "Крот-2".    с применением более "мощного" контроллера требования к катушке немного уменьшились.  Предлагается такой вариант распайки кабеля на разъеме катушки   1)RX+    2)RX-    3)GND    4)TX+    5)TX-

Как сделать катушку

Прошивка "Крот-СТМ-F1"     от 09.02.2024  NEW

Изначально  прошивка  работает в режиме "демо" с некоторыми ограничениями и после ввода ключа становиться полноценной. Будьте внимательно количество попыток ограничено 5. Ключ ставиться один раз и навсегда , прошивки можно обновлять , для каждого устройства свой индивидуальный ключ и он не изменен.  Все вопросы по ключам в ЛИЧКУ или на  МАЙЛ: radiodom@i.ua

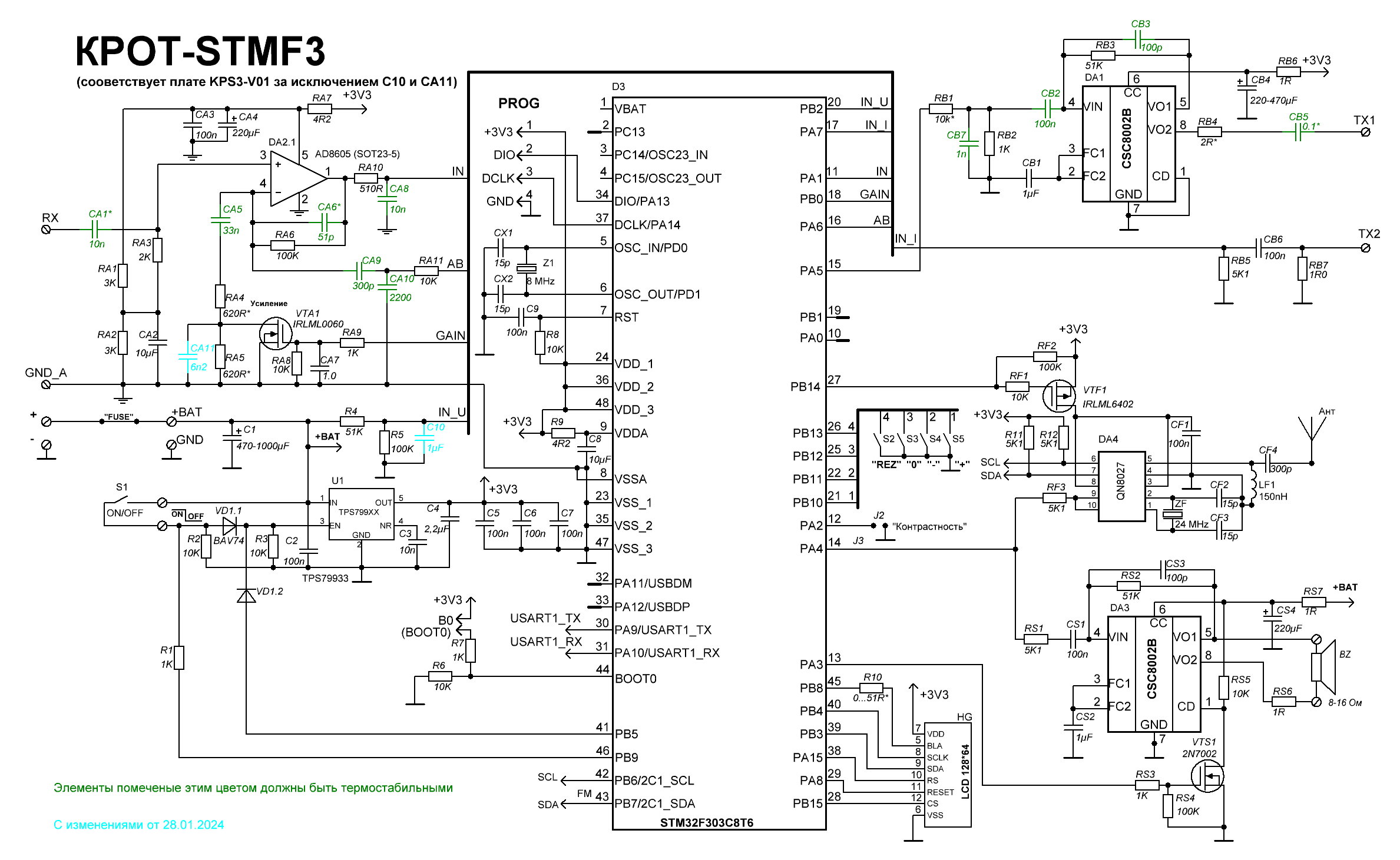

               "КРОТ STM_F3"   на базе  контроллера STM32F303C8T6

    Увеличено быстродействие и немного чуйка, теперь есть плавная регулировка тока (0-10)  , новый звук и режим автобаланса катушки. Диапазон рабочих частот 8-18 кГц

Прошивка "Крот-STM_F3"    для STM32F303C8T6      от 01.05.2024   Добавил режим "Sens FE" -регулировка чувствительности к железу Новый режим  "VOL FE"   регулировка громкости для железа, при VOL FE=0 не озвучивается железо.  При "ATAK VOL=Bell" звук как в Аске. Режим регулировки громкости слабых сигналов "Vol.W.Sig". Чувствительность  "S" от 1  до 30.

 Прошивка "Крот-STM_F3B" для STM32F303CBT6     от 01.05.2024    С этим контроллером все тоже как с  STM32F303C8T6  только не работает автобаланс.

NEW Прошивка Крот STM_F45 для STM32F303C8T6   от 11.05. 2024  Прошивка с частотами работы 6-45 кГц для более корректной  работы требует коррекции АЧХ входного усилителя под выбранную частоту!  Ключ тот-же!

Заказать платы       Зарегистрироваться на сайте PCBWay (на счет сразу 5$)

Видео работы прибора

Устойчивость к перегрузам



Для программирования микроконтроллеров можно применить программатор ST-LINK , есть и другие способы программирования например через RS232 или USB..(ищите в интернете)

НАСТРОЙКА NEW

Настройка

Обсуждение здесь

Тест со снайперкой

Тест с катушкой "  ТАЙГЕР"

Тест по воздкху с дд28



ПРОДОЛЖЕНИЕ СЛЕДУЕТ....
