Пинпоинтер "ГНОМ-М"


      "Прошлой зимой 2 начитавшись интересных статей по поводу пинпоинтеров и изучив доступные в интернете схемы, решил не повторять эти схемы, а попытаться разработать свою. Сразу посмотрел в сторону маленького но " умного" микроконтроллера  ATtiny15L. Попытка оказалась удачной. Проходил с ним весь сезон (конечно цель находит МД "Крот-м" но локализовать  помогает пинпоинтер "Гном-М") и уже не представляю как можно обходиться без него... Ведь так хочется поскорее увидеть, что там "звенело" в земле.) "

Пин помошник на копе номер один!

    Представляю:    Пинпоинтер "ГНОМ-М"       (2010 год)



  • Простая и легко повторяемая схема
  • Чувствительность:  на  монету 4 -5 см, крупный металлический предмет -  25 см
  • Режим работы – статический
  •  Чувствительный элемент имеет направленность вперед и по кругу 360°
  • Наличие звуковой индикации (пезоизлучатель) - изменение тона
  • Наличие световой индикации
  • Автоподстройка чувствительности
  • Напомнит если забыли выключить
  • Потребление  ~3-5мА
  • Миниатюрные габариты платы   12х40мм
  • Питание  2.7 -5В   (2,3-минипальчика или литий)

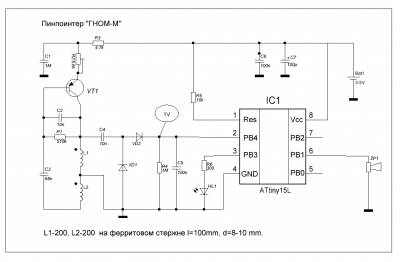

     Схема

     .
     Конденсаторы С2 и С3 лучше ставить пленочные.

    Схема от ТСВ с ключами


                                                                             Так  может  выглядеть  вне  корпуса

     ..



 Принцип работы пинпоинтера основан на измерение добротности колебательного LC контура. Приближение  металлических предметов к контуру приводит к потери энергии(уменьшении добротности) и в следствии уменьшение амплитуды сигнала на LC контуре.  Измерение, обработка, все вычесывания и формирование сигнала на  излучатель производятся программой зашитой в микроконтроллер .

Изготовление:  Изготовление платы (при печате поставить флажок "зеркало")  не сложное и требует лишь навыка монтажа смд компонентов,хотя возможно  изготовление и на DIP -выводных компонентах. О применяемых деталях здесь
. Датчик прибора представляет из себя ферритовый стержень (такие применяются в транзисторных приемниках) длинной  4-5 см  и диаметром 10мм.  Катушки мотаются  одна поверх  другой и содержат по 200 витков изолированного медного провода ~0.2 мм.  Необходимо соблюдать полярность подключения, поэтому в случае отсутствия генерации (частота 15-20 кгц) необходимо поменять концы любой из обмоток. Допускаются  изменения параметров катушки -провод, длинна и диаметр стержня.
Настойка сводится к подбору напряжения  1.0 В  на 2-ом выводе микроконтроллера подстроечным резистором R2, при отсутствии рядом  металлических предметов.

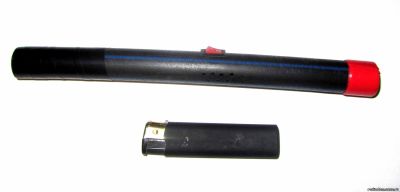

Конструкция пинпоинтера может быть любой - плата датчик и пальчиковые батарейки или литивый аккумулятор  позволяет вместить например прибор в  корпус Z-23,   или пластиковую  водопроводную трубу внешним диаметром 20мм.

 .   .


     В корпусе от ДИ-СИ-ГН

                                                                   .

Ну а теперь о программном обеспечении:  Прошивки:   ATtiny15 (2010г.) и ATtiny25(2011г.),   ATtiny13 (изменение тона)
 ATtiny13-T -  изменение периода  следования тона (03.09.2016)
*для излучателя с резонансом 2 кГц
*для излучатель  4 кГц
*для излучателя с генераторм

Фьюсы для  13 и 15 заводские, для 25 такие
.

Если кто то не знает как просто прошивать микроконтроллер, об этом можно прочитать здесь

 Видео на природе


Видео на столе     - снято телефоном поэтому извиняюсь за качество .
Видео из МАГАДАНА
Еще Видео  на столе - показывает максимальные возможности "Гнома"
Сравнение с "Гаррет про"
Данная разработка не предназначена для коммерческого использования!
