КРОТ ПРО

"О сколько нам находок чудных готовит подземелья  дух.
И опыт, сын ошибок трудных,
И ваш прибор, как верный друг,
И случай, бог изобретатель.."    АС Пушкин
 (01.10.2020)

.

МД "КРОТ ПРО"

В этом приборе собраны лучшие схемотехнические и программные решения по проекту "МД КРОТ"  + добавлены новые идеи  и   графический индикатор 128х64 .  Две легко переключаемые частоты в диапазонах 6-8.5 кГц и 8.5-16 кГц для "про"   и 10-20 кГц для "про+" . ФМ  трансмитер  88-101 мГц



Схема (ред. 07.01.21)  от "ТСВ".























Для прошивки "Крот про+" CA4=100 pF , СА1=6.8 nF , СB8.1 =0.068 mF , CB8.2=0.047-0.1 mF.  Рекомендую обратить особое внимание на качество конденсаторов отмеченных зеленым цветом , С8-пленочные!

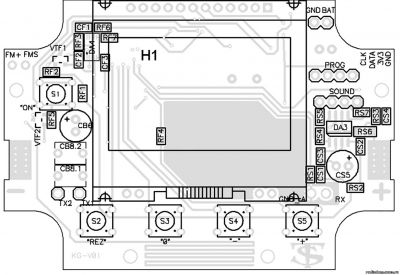

                                             Паять так





Платы (PCB) v_03 можно заказать по этой  ссылке .        Зарегистрироваться на сайте PCBWay

Модели корпуса  от  "de-si-gn"

Катушки такие же как в "Крот-2".    Горячий конец  подключается к ТХ2, холодный к ТХ1. Предлагается такой вариант распайки кабеля на разъеме катушки   1)RX+    2)RX-    3)GND    4)TX+    5)TX-

Как сделать катушку



Прошивка "Крот-Про"    от 24.05.2021   Диапазоны частот 6-8.5 кГц и 8.5-16 кГц

Прошивка "КРОТ ПРО+"  от 24.05.2021  Диапазоны частот 10-15 кГц и 15-20 кГц.



**********************************************************************************************************************************************************************

                                   Теперь в прошивке два языка "английский" и "русский" переключение в "Заводских настройках".

Прошивка "Крот-Про2"   от 01.08.2022   Диапазоны частот 6-8.5 кГц и 8.5-16 кГц

Прошивка "Крот-Про2+"  от 23.10.2022   Диапазоны частот 10-20 кГц и 10-20 кГц

Переделаны и улучшены  режимы дискриминации, советую обратить внимание на режим "ПОЛЕ". Появилась новая настройка "ПОРОГ", который позволяет сделать прибор менее шумным. Добавлена более плавная регулировка тока , новый шрифт для ВДИ , новый пароль который теперь постоянный для отдельного устройства, прочие доработки..  При перепрошивке с "про2" на "про2+" желательно почистить ЕЕПРОМ - нажать кнопки "0 - +" при включении и заново настроить прибор.

 Спасибо комраду -Zenit- и  de-si-gn  за оказанную помощь с шрифтами!

 ВИДЕО

Индикатор можно купить например здесь  Дисплей "малый" ( под плату  v03 ) ,  Дисплей "большой" .  Для подключения большого  дисплея  - 13 ногу контроллера на землю.

 Прошивка 2 часа работает в режиме "демо" , после чего попросит ввода ключа. Будьте внимательно количество попыток ограничено 5. Ключ ставиться один раз и навсегда , прошивки можно обновлять.  Не забываем ставить галочку на "EESAVE" в фьюсах контроллера!  Прежде чем приобретать ключ убедитесь,в том что прибор у вас работает адекватно и  полностью вас устраивает. Ключ возврату не подлежит!  Все вопросы по ключам в ЛИЧКУ или на  МАЙЛ radiodom@i.ua

Инструкция от "Шукач"

Видео  Конструктив

Видео  Меню    или как настроить прибор.

Видео1   Видео2  работы на грунте.

Видео с новой прошивкой "Крот про2"



******************************************************************************************************************************************************************************

                                 ГЛУБИННИК НА БАЗЕ "КРОТ ПРО" С СЕЛЕКЦИЕЙ МЕТАЛЛОВ И ЧАСТОТОЙ   3-5 кГц

                                                       ( Всего 4 шага и монетник превращается , в ГЛУБИННИК )

  1.  Меняем АЧХ входного усилителя  С1=С3=0.1 мкф , С4=500 пкф
  2.  Подгоняем  контурные конденсаторы С88.1 и С88.2 под частоты глубинника , для  старых катушек где-то около 1мкф.
  3.  Если хотим получить глубину побольше делаем новую катуху 40-60 см. В передающую мотам около 80 витков в приемную около 170 витков. Контурные конденсаторы подбираем под наш диапазон частот. Вариант с разнесенными катушками добавит глубины. Во всех вариантах Тока  не жалеем!
  4. Ставим  прошивку   (18.01.22)     (Ключ подходит от "про2", если ключа нет работаем в "демо" режиме до его приобретения )

Характеристики кратко . Прибор работает в статическом режиме с селекцией металлов, Оптимальная частота в районе ~4 кГц,настройки почти все старые с некоторыми изменениями. Новый режим "Скорость"(50 и 25 Гц), вместо фильтра "F" теперь "R" -скорость востановления (1-5)   Вообщем пробуйте, найдете клад пришлите монетку..)

Видео

Видео

С НОВЫМ 2022 ГОДОМ !

**********************************************************************************************************************************************************************************

Программируем фьюсы примерно так:





Купить,  ВUУ



Продолжение следует!
