Форум » Приборы для поиска » MD "КPОТ2-ХМ" » Варианты конструкций КРОТа-2 (Варианты плат и другие конструкторские решения)

Варианты конструкций КРОТа-2

Stas

Дата: Понедельник, 12.02.2018, 19:14 | Сообщение # 676

Полковник

Группа: Пользователи

Сообщений: 167

Награды: 5

Репутация: 5

Статус: Offline

Цитата Andrew (

)

Что вы там мудрите , хотите на пару км передатчик чтоб бил? Решение давно известно и опробовано Простота залог успеха http://www.radiodom.org/_si/0/s68912186.jpg

А чем еще заниматься,долгими зимними вечерами?

4ff5fd2

Дата: Суббота, 17.02.2018, 15:29 | Сообщение # 677

Генерал-лейтенант

Группа: Пользователи

Сообщений: 634

Награды: 18

Репутация: 28

Статус: Offline

Цитата Stas (

)

А чем еще заниматься,долгими зимними вечерами?

если есть время, попробуйте передатчик во вложении. На вопросы отвечу. дроссель последовательно с керамическим резонатором 2,2мкгн . У меня на тестовой плате чуть больше размерами, что во вложении, - работает прекрасно в составе крота, с антенной 5см - кусок провода. Второй экз собирал на данной плате - нестабильно. Применял резонаторы, что на снимке ,- со старых сд и двд .
Должна быть металлизация с обратной стороны платы. Методику настройки потом. Рекомендовать всем не могу по причине плохой повторяемости. Если есть интерес - жду вопросов smile

добавляю схему

Прикрепления: FM_trans0002.lay6 (40.0 Kb) · 4832364.jpg (51.3 Kb) · FM_TX.spl7 (16.3 Kb)

Сообщение отредактировал 4ff5fd2 - Суббота, 17.02.2018, 17:40

Stas

Дата: Воскресенье, 18.02.2018, 16:01 | Сообщение # 678

Полковник

Группа: Пользователи

Сообщений: 167

Награды: 5

Репутация: 5

Статус: Offline

Да я все уже собрал,в трех экземплярах
себе,сыну и другу
439,25 ; 439,75 и 440,25 мгц
все кварцовано,ничего не нужно подстраивать,отличная широкополосная модуляция
и никаких побочных шумов в ушах

Добавлено (18.02.2018, 17:01)
---------------------------------------------
4ff5fd2,
А как модуляция?
Громкость хорошая?
Варикап лучше BBY57

Stas

Дата: Воскресенье, 18.02.2018, 20:47 | Сообщение # 679

Полковник

Группа: Пользователи

Сообщений: 167

Награды: 5

Репутация: 5

Статус: Offline

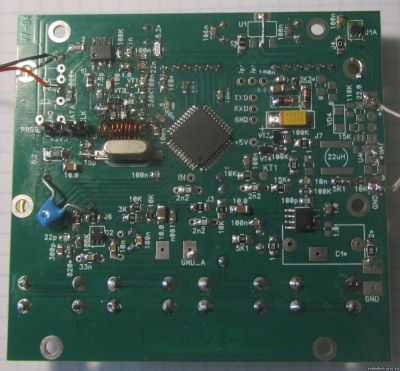

вот крайняя парочка

Прикрепления: 4294012.jpg (132.6 Kb)

4ff5fd2

Дата: Воскресенье, 18.02.2018, 21:59 | Сообщение # 680

Генерал-лейтенант

Группа: Пользователи

Сообщений: 634

Награды: 18

Репутация: 28

Статус: Offline

Цитата Stas (

)

вот крайняя парочка

красиво; но, по моему , слишком хорошо для Крота. И лень старенький Х1-7Б из шкафа доставать smile

. У моего передатчика нестабильность частоты примерно до 15-20 кгц , для стандартного ФМ приемника несущественно . А в настройке виноваты паразитные емкости при изменении топологии платы. Придется еще раз уменьшать размеры платы раза в полтора, примерно до 15х30мм.
При приеме на расстоянии пары метров лишних шумов нет, хотя больше двух десятков станций на ФМ.

Andrew

Дата: Воскресенье, 18.02.2018, 22:58 | Сообщение # 681

Генералиссимус

Группа: Администраторы

Сообщений: 7535

Награды: 17

Репутация: 86

Статус: Offline

Stas, Ничего себе! Посложнее крота будет...)

4ff5fd2

Дата: Понедельник, 19.02.2018, 00:19 | Сообщение # 682

Генерал-лейтенант

Группа: Пользователи

Сообщений: 634

Награды: 18

Репутация: 28

Статус: Offline

Цитата Stas (

)

А как модуляция?Громкость хорошая?

по входу - чувствительность по модуляции около 150кгц / 1вольт . Музыка с линейного выхода проходит без искажений. При подключении к Кроту не устанавливаем интегрирующую цепь R23C32 , используем это вместо стандартной для ФМ коррекции 50мксек. Громкость сигнала с Крота на приеме одинаковая с другими ФМ станциями (прошивка рейтинг 7, установки громкости Крота по авторской рекомендации).
Принимал старенькой мобилкой samsung e210 в автономном режиме. Ну и дополнительно проверил PL-660. smile

Цитата Stas (

)

Варикап лучше BBY57

В коробке были только bb132, 133 , 135 . подошли bb133 smile

.
пробую еще на серии 74LVC , у них меньше потребление раза в 3.
вот такую -74LVC2G04 - пока хвалиться нечем. sad

Stas

Дата: Вторник, 20.02.2018, 19:59 | Сообщение # 683

Полковник

Группа: Пользователи

Сообщений: 167

Награды: 5

Репутация: 5

Статус: Offline

Andrew,
Зато как работает
от одной кнопки on-off

Добавлено (20.02.2018, 20:58)
---------------------------------------------
4ff5fd2,
Под Ваш вариант
дешево и сердито
http://www.kosmodrom.com.ua/el.php?name=FM-Micro-SMD-Radio-KIT

Добавлено (20.02.2018, 20:59)
---------------------------------------------
даже наушники входят

4ff5fd2

Дата: Среда, 21.02.2018, 11:02 | Сообщение # 684

Генерал-лейтенант

Группа: Пользователи

Сообщений: 634

Награды: 18

Репутация: 28

Статус: Offline

Цитата Stas (

)

Под Ваш вариант

приемник не собираю, передатчик собираю smile

Stas

Дата: Среда, 21.02.2018, 19:38 | Сообщение # 685

Полковник

Группа: Пользователи

Сообщений: 167

Награды: 5

Репутация: 5

Статус: Offline

4ff5fd2,
может кто нибудь другой соберет

mer186223

Дата: Воскресенье, 25.02.2018, 16:05 | Сообщение # 686

Рядовой

Группа: Пользователи

Сообщений: 11

Награды: 0

Репутация: 0

Статус: Offline

TCB, добрый день, а можете выслать плату в размер экрана и под зет79? очень хочется собрать в маленьком корпусе.
в личных сообщениях капча не работает, по-этому так пишу.
mer186223@gmail.com

Сообщение отредактировал mer186223 - Воскресенье, 25.02.2018, 16:06

4ff5fd2

Дата: Среда, 28.02.2018, 23:26 | Сообщение # 687

Генерал-лейтенант

Группа: Пользователи

Сообщений: 634

Награды: 18

Репутация: 28

Статус: Offline

Завершил тему с передатчиком для Крота на диапазон ФМ -для приема на обычный приемник , приемник в мобилке или медиаплейере.Работает стабильно , потребление до 10мА , есть вход для включения логическим уровнем контроллера.
Делал как можно проще, уже выбрасывать из схемы нечего без нарушения работы. Для настройки нужен частотомер до 50МГц.
Даже если вы все соберете правильно и из правильных деталей -нет гарантии что у вас все будет правильно работать, так как параметры, важные для данной схемы, изготовителем не контролируются. Во завернул smile

.
Громкость приема равна громкости других радиопередач. На расстоянии пары метров мощности достаточно, чтобы подавить прием других станций ( проверено в городских условиях , более 20 фм станций в эфире.)

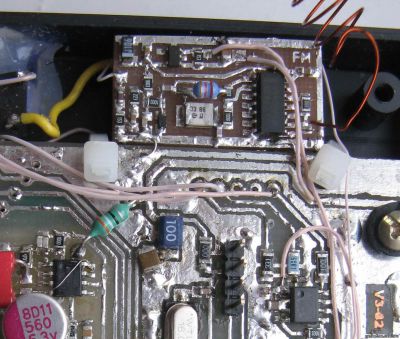

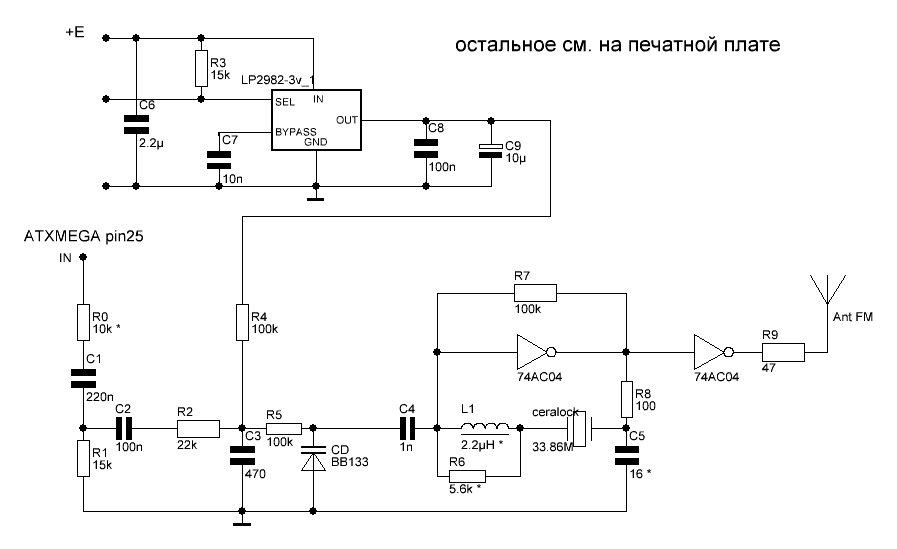

Прилагается схема , печатная плата и фото готового передатчика в составе МД.

Частота передатчика стабилизирована керамическим резонатором. Включение - подачей логической единицы на управляющий вход стабилизатора.
Сигнал модуляции с контроллера Крота подается на плату передатчика через дополнительный резистор R0 номинал которого может меняться при настройке (регулирует громкость без искажений ).

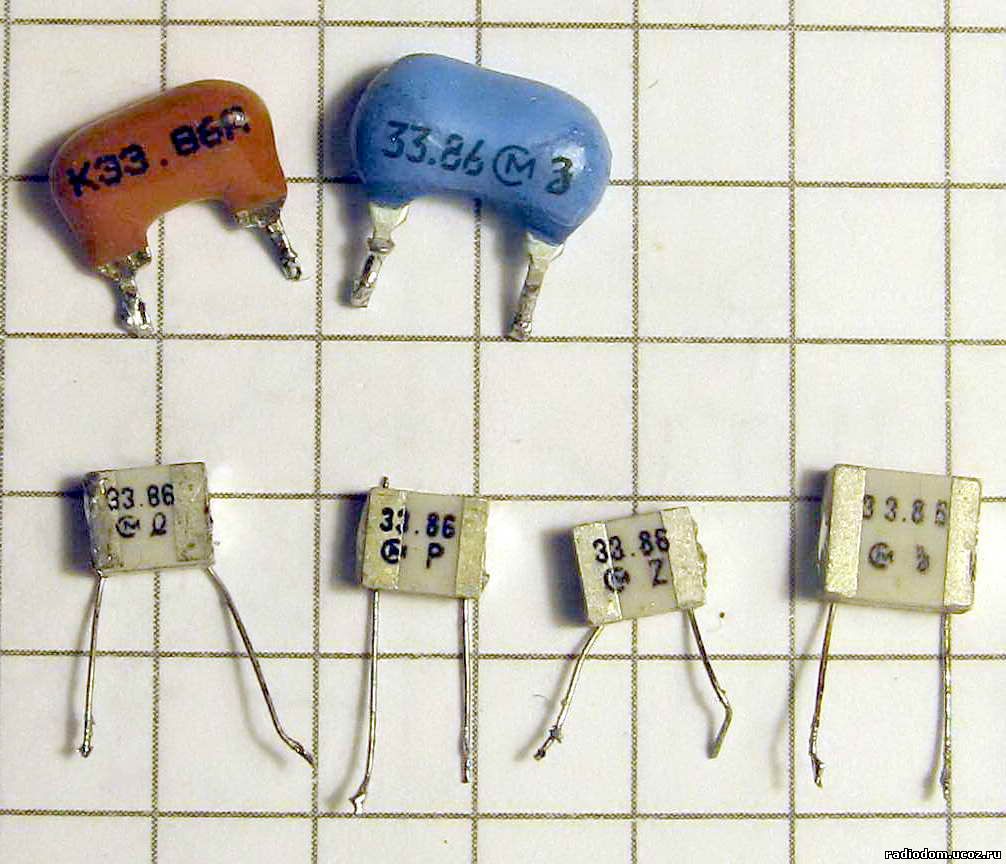

Керамические резонаторы использовал от старых CD и DVD компьютерных плейеров. Фото

продолжение следует

Добавлено (01.03.2018, 00:26)
---------------------------------------------
продолжение темы передатчик ФМ

Сборку выполнять по печатной плате , так как часть деталей на схеме не показана. Плата с обратной стороны ОБЯЗАТЕЛЬНО имеет металлизацию. Я устанавливал четыре перемычки между слоями ближе к углам платы (через край платы).
Индуктивность применял Ф2,8 х 4мм . Это оптимальный размер. Добротность индуктивностей влияет на параметры. Стабилизатор на 3вольта.
Настройка. Нам нужно подавать на варикап постоянное напряжение от 3 до 1,5 вольт и , подключив к антенне через резистор (1к - 5к) частотомер , проверить изменение частоты передатчика ( генерация в пределах 33,3 - 33,8 мегагерц).
Полезный сигнал на антенне - третья гармоника , то есть например 33,6*3=100,8МГц.
Для этого вместо R4 сначала устанавливаем подстроечный резистор (10к - 200к ), крайние выводы которого подключаем на + и общий , а средний вывод - в точку соединения R2 и R5. Для удобства я еще устанавливал постоянный резистор такого же номинала между общим и подстроечным резистором .
Регулируя напряжение от 3 до 1,5 вольт, измеряем изменение частоты, которое должно быть в пределах 100-150 кГц. (около 70 -100 кгц / вольт). Если изменение частот меньше - будет недостаточная громкость в приемнике - можете проверить сами при тесте музыкальным сигналом.
Резистор R6 устраняет самовозбуждение на частотах 40-50 МГц. Индуктивность L1 определяет диапазон изменения частоты, но ее лучше не трогать.
При включении передатчик должен запускаться на частотах 33,3 - 33,8МГц при управляющем напряжении от 2 вольт и более. При регулировке пользуемся выводными деталями, потом можно запаять безвыводные.
После настройки ставим R4 на место , подключаем вход управления генератора к линейному выходу компьютера и включаем музыку . Проверяем приемником качество работы на громкость и наличие искажений.
Потом устанавливаем в Крот. Антенна - 10 витков провод ф0,4 в эмалевой изоляции намотан на карандаш, потом растянут на длину 5-6 см смотри фото.
Примечания.
Применяем 74АС04 ТОЛЬКО производства TI. Например для 74АС04 от Fairchild - величина перестройки частот вдвое меньше sad

.
Применяя другие микросхемы серий LP2980- LP2985 устанавливайте конденсаторы по их datasheets - есть большие различия.
Сам я передатчики на продажу не делаю. smile

Изменяя схему и комплектующие , исследуйте их уже сами. smile

фраза дня : Результат меркнет перед радостью окончания работ (М. Жванецкий) smile

ps в цепи питания после стабилизатора установлен CHIP FERRITE BEAD индуктивный резистор 220 ом на 100МГц , или их еще называют EMI Suppression Filters. Для вч фильтра самое то и недорого.
Литература:
журнал Радио №№ 4 и 5 /2016 Хайо Лохни "Двухканальный узкополосный ГУН для настройки АЧХ кварцевых фильтров";
"Use of the CMOS Unbuffered Inverter in Oscillator Circuits" от TI.
