Самодельные катушки ІВ металодетекторов.
de-si-gnДата: Пятница, 01.02.2019, 20:32 | Сообщение # 2176
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline
Цитата fius ()
Вечер добрый. А кто-нибудь побывал катушку супер дд на кроте . Если да то интересны ваши ощущения.


Тут есть отзывы http://radioskot.ru/forum/14-14409-404501-16-1547342359

web-labsДата: Пятница, 08.02.2019, 10:14 | Сообщение # 2177
Рядовой
Группа: Пользователи
Сообщений: 10
Награды: 0
Репутация: 0
Статус: Offline
Цитата fedya_valki ()
10% от приемнойА не четверть или треть? У чела диаметры не 1:2, там больше кажись нужно мотать.

Как же столько витков намотать в один слой, чтобы, согласно рекомендациям, первые витки приёмной катушки скрыли ("заэкранировали") собой эту компенсирующую?

4ff5fd2Дата: Четверг, 21.03.2019, 14:55 | Сообщение # 2178
Генерал-лейтенант
Группа: Пользователи
Сообщений: 640
Награды: 18
Репутация: 28
Статус: Offline
как я мотал катушку для датчика...
Для намотки катушки Andrew отправляет на кухню за кастрюлями и банками smile
В прошлые разы мне везло... Теперь чтобы получить нужную длину витка катушки пришлось взять и кастрюлю, и банку ; затем смотать их вместе малярной лентой .
Под намотку провода делаю виток полосы из плотной бумаги или картона , затем виток малярной ленты липким слоем наружу для фиксации витков.
После намотки снимаю катушку вместе малярной лентой , которая удерживает витки . Постепенно отслаивая малярную ленту от витков , увязываю катушку с шагом 2-3 см



Применяю толстую х/б нитку от сахарных мешков .
Успехов!
ps Скотч использовать не надо , будут вопросы от директора кухни smile
Прикрепления: 0566754.jpg (47.7 Kb)

4ff5fd2Дата: Среда, 22.05.2019, 18:34 | Сообщение # 2179
Генерал-лейтенант
Группа: Пользователи
Сообщений: 640
Награды: 18
Репутация: 28
Статус: Offline
Для тех, у кого при сведении датчиков возникают трудности.

Радуйтесь, датчикострадатели! Сегодня я вам открою страшную тайну smile

Победить в сражении со сведением датчиков поможет ряд предложений :

1. На время настройки расширяем динамический диапазон по входу усилителя Rх уменьшением его коэффициента усиления в 10 или даже 20 раз.

Для этого необходимо параллельно резистору R12=100к (схема Крот 2/3) припаять навесной резистор  10к или 5,1кОм соответственно.

Получим более плавные изменения показаний Крота при настройке в широком диапазоне напряжений разбаланса. Помним что реальный разбаланс увидим отпаяв дополнительный резистор smile

2. Для тех, кого раздражает мельтешение цифр на индикаторе при сведении, дополнительно к пункту 1. , - предлагается схема для подключения обычного китайского мультиметра.


Там цифры крупнее, их меньше  smile , и еще более плавный и комфортный поиск минимума разбаланса.

Можно собрать на макетной плате навесным монтажом или из смд - плата прилагается.

Диод может быть заменен другим высокочастотным Шоттки.

Для упрощения схемы , без датчика , начальные показания мультиметра не "0" ; у меня получилось 45мв (зависит от диода).

 Это наш виртуальный ноль = минимуму разбаланса.

Вышеуказанные советы были проверены на практике лично.

Причиной написания данного опуса было указание в ветке форума смарт использовать для сведения датчиков оциллограф.

Для смарта предложения тоже подходит .

Успехов! smile
Прикрепления: 3539629.jpg (41.9 Kb) · Vmeter4krot.lay6 (13.3 Kb)

АРСЕНАЛДата: Среда, 22.05.2019, 22:31 | Сообщение # 2180
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Награды: 2
Репутация: 8
Статус: Offline
Цитата 4ff5fd2 ()
Вышеуказанные советы были проверены на практике лично.

Если у Вас это уже собрано, то попробуйте вместо китайского мультиметра подключить головку измерительную индикатора записи-воспроизведения старых совдеповских магнитофонов. Они расчитаны на очень маленький ток...Будет показывать? По стрелке лучше видно где больше и где меньше сигнал. Мультиметры идут в большинстве цифровые...

4ff5fd2Дата: Среда, 22.05.2019, 23:22 | Сообщение # 2181
Генерал-лейтенант
Группа: Пользователи
Сообщений: 640
Награды: 18
Репутация: 28
Статус: Offline
Цитата АРСЕНАЛ ()
Если у Вас это уже собрано,


уже разобрано  smile
При сведении всегда пользуюсь аналоговым милливольтметром В3-38 , подключаюсь к датчику напрямую. У него младший диапазон  - 1 милливольт на всю шкалу smile
Цитата 4ff5fd2 ()
Вышеуказанные советы были проверены на практике лично.


Были проверены , но сам ими не пользуюсь smile
Сообщение было для тех у кого кроме мультиметра нет других приборов. Это созрело когда попытался подстроить незалитый датчик с помощью только Крота, и понял что для меня это пытка. И понял каково другим в такой ситуации. С милливольтметром - это все просто и не напрягает smile

Добавлено (24.05.2019, 09:16)
---------------------------------------------
Продолжение сообщения  http://www.radiodom.org/forum/7-36-29980-16-1558542841
Еще одно предложение для удобства поиска минимума при сведении датчика , наверное самое простое.
По совету автора Крота  при сведении выставляем минимальный ток Тх .
Затем в датчике последовательно с катушкой Тх на время настройки паяем дополнительный резистор около 100 Ом .
При этом ток Тх уменьшится примерно в 10 раз , а плавность настройки вас обрадует  smile
Если нет 100 Ом , можно установить резистор с большим номиналом сопротивления - вплоть до 1 кОм , а ток , при необходимости , подстроить кнопками.
И , как говорит известный блогер , жизнь покажется прекрасной и удивительной  smile


AndrewДата: Воскресенье, 26.05.2019, 09:46 | Сообщение # 2182
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Цитата 4ff5fd2 ()
По совету автора Крота  при сведении выставляем минимальный ток Тх

И минимальное усиление! (чувствительнось).

4ff5fd2Дата: Воскресенье, 26.05.2019, 10:03 | Сообщение # 2183
Генерал-лейтенант
Группа: Пользователи
Сообщений: 640
Награды: 18
Репутация: 28
Статус: Offline
Andrew,
само собой Gain=1 , и остальное по минимуму.
но и в этом случае Крот позволяет увидеть примерно 5% диапазона входных напряжений.
Раскрываем Кроту глаза   smile  дополнительным уменьшением тока Тх при помощи внешнего резистора 100-200 Ом

А тем , кто часто экспериментирует с датчиками , можно вообще установить в корпусе прибора дополнительный тумблер с резистором и оперативно переключать режимы "Поиск - Сведение"


Сообщение отредактировал 4ff5fd2 - Воскресенье, 26.05.2019, 10:50

януковичДата: Воскресенье, 26.05.2019, 19:50 | Сообщение # 2184
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Награды: 19
Репутация: 61
Статус: Offline
Цитата 4ff5fd2 ()
можно вообще установить в корпусе прибора дополнительный тумблер с резистором и оперативно переключать режимы "Поиск - Сведение"


И маленькую шуфлядку, ячейку, для зелененькой таблетки №8.

4ff5fd2Дата: Воскресенье, 26.05.2019, 20:25 | Сообщение # 2185
Генерал-лейтенант
Группа: Пользователи
Сообщений: 640
Награды: 18
Репутация: 28
Статус: Offline
янукович

Цитата 4ff5fd2 ()
Для тех, у кого при сведении датчиков возникают трудности.

Вы не из этой категории  smile

fedya_valkiДата: Воскресенье, 26.05.2019, 20:35 | Сообщение # 2186
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Награды: 7
Репутация: 18
Статус: Offline
Цитата янукович ()
И маленькую шуфлядку, ячейку, для зелененькой таблетки №8.

А у меня красная таблетка, куда её девать?

TrollДата: Пятница, 21.06.2019, 15:42 | Сообщение # 2187
Лейтенант
Группа: Пользователи
Сообщений: 74
Награды: 3
Репутация: 1
Статус: Offline

Есть ДД корпус 32х34 см. Заводской.

По скольку витков мотать катушки?

И можно ли использовать кабель 4 жилы и внешний экран, или rx должна быть отделена экраном от tx? Просто кабель "жирный" ЧПУ шный.

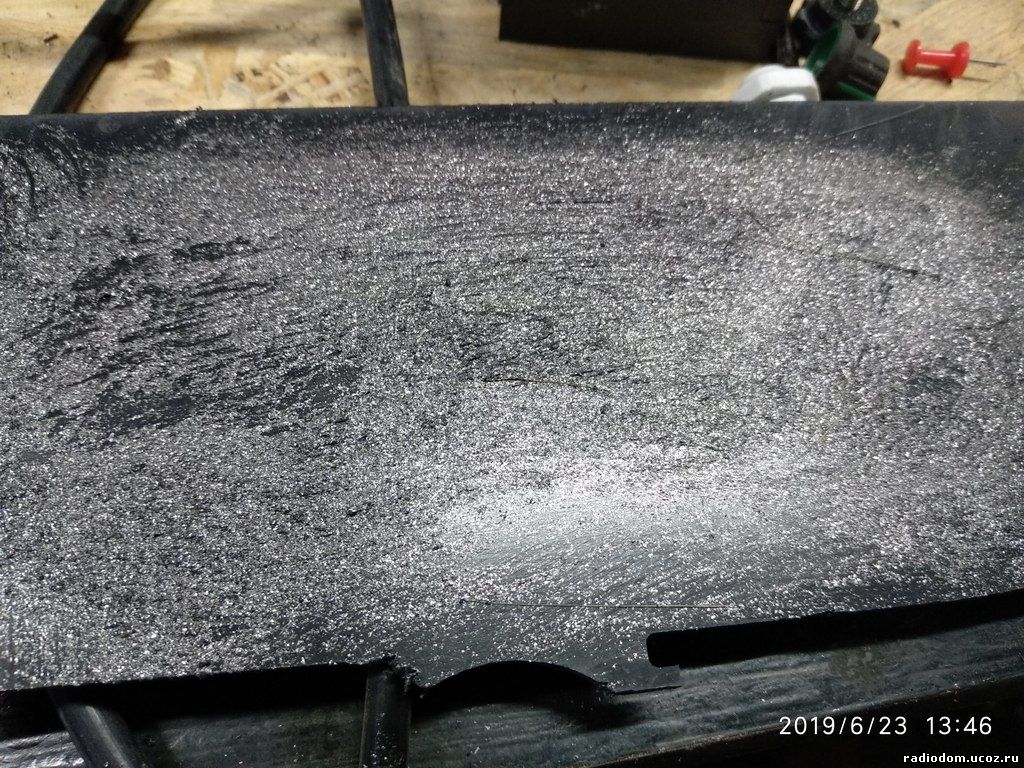

Толь ко что напихал паяльником тонких проволочек в катушку, и нанес три слоя графита (спрэй).

И если я буду мотать обмотки на гвоздях или оправках, на сколько мне отступить от внешнего или внутреннего края катушки, чтобы провод красиво влегся внутрь корпуса?
Прикрепления: 4434854.jpg (236.2 Kb) · 6461860.jpg (210.0 Kb) · 3697614.jpg (117.8 Kb) · 5852830.jpg (220.0 Kb) · 3559884.jpg (220.0 Kb)


Сообщение отредактировал Troll - Пятница, 21.06.2019, 15:52

4ff5fd2Дата: Суббота, 22.06.2019, 01:47 | Сообщение # 2188
Генерал-лейтенант
Группа: Пользователи
Сообщений: 640
Награды: 18
Репутация: 28
Статус: Offline
Цитата Troll ()
По скольку витков мотать катушки?


себе делал в таком корпусе  Тх 0,40  х 45втк    Rx 0,18  х 200втк .
Использовал для намотки круглую емкость ф около 265 мм.
Можно намотать несколько витков Тх и потом примерить в корпусе . Катушка по центру места в корпусе. Гермоввод PG-7SR удлиненный. Графитовое покрытие должно быть изолировано от внешней среды.
Цитата Troll ()
можно ли использовать кабель 4 жилы и внешний экран,


не годится такое. Кабель должен быть не "жирный" , а правильный smile

Ищите кабель с 4 или 3 отдельными экранированными и изолированными друг от друга проводниками - оптимальный вариант для покупного кабеля.
Себе делал кабель сам - две витых пары , каждая в своем экране . Экраны изолированы друг от друга.  Помните , что с плохим кабелем датчик делать не стоит и начинать - пойдет в корзину  smile  .
И все-таки почитайте эту ветку форума - это вас избавит от лишних затрат времени , денег и нервов  smile


Сообщение отредактировал 4ff5fd2 - Суббота, 22.06.2019, 02:02

TrollДата: Суббота, 22.06.2019, 07:31 | Сообщение # 2189
Лейтенант
Группа: Пользователи
Сообщений: 74
Награды: 3
Репутация: 1
Статус: Offline
Благодарю. Тему я читаю, но она большая :-)
По кабелю понятно, есть у меня и отдельные жилы мгтф в экране, возможно их пущу в дело, или поищу покупной, может что найду.
По обмоткам - я больше склоняюсь намотать сразу нужной формы. Просто, после намотки и при утяжке, диаметр, кажеться, уменьшаеться немного. В принципе, на втыкаю зубочисток, мотну передающую, если что - перевтыкаю в большую или меньшую сторону.

4ff5fd2Дата: Суббота, 22.06.2019, 11:53 | Сообщение # 2190
Генерал-лейтенант
Группа: Пользователи
Сообщений: 640
Награды: 18
Репутация: 28
Статус: Offline
Цитата Troll ()
отдельные жилы мгтф в экране


при использовании прозрачной термоусадки кабель получается достаточно мягкий ; только верхнюю термоусадку использую непрозрачную без термообработки
