Самодельные катушки ІВ металодетекторов.
solovey_Дата: Понедельник, 17.03.2014, 01:46 | Сообщение # 196
Полковник
Группа: Пользователи
Сообщений: 157
Репутация: 0
Статус: Offline
Цитата Ropcsika4668 ()
What you use graphite?Добавлено (16.03.2014, 22:03)---------------------------------------------Цитата Ropcsika4668 ()What you use graphite?Graphite powder and glue?
Вам сюда- biggrin http://www.md4u.ru/viewtopic.php?f=91&t=8886&sid=60956e73d3f99516ac08ced27ffb6842

UY5RZДата: Понедельник, 17.03.2014, 14:02 | Сообщение # 197
Рядовой
Группа: Пользователи
Сообщений: 3
Репутация: 0
Статус: Offline
Подскажите пожалуйста, оптимальное количество витков в приемную обмотку для DD 30 см

AndrewДата: Понедельник, 17.03.2014, 15:14 | Сообщение # 198
Генералиссимус
Группа: Администраторы
Сообщений: 4358
Репутация: 62
Статус: Offline
~180

Vlad399Дата: Вторник, 01.04.2014, 16:23 | Сообщение # 199
Лейтенант
Группа: Пользователи
Сообщений: 45
Репутация: 0
Статус: Offline

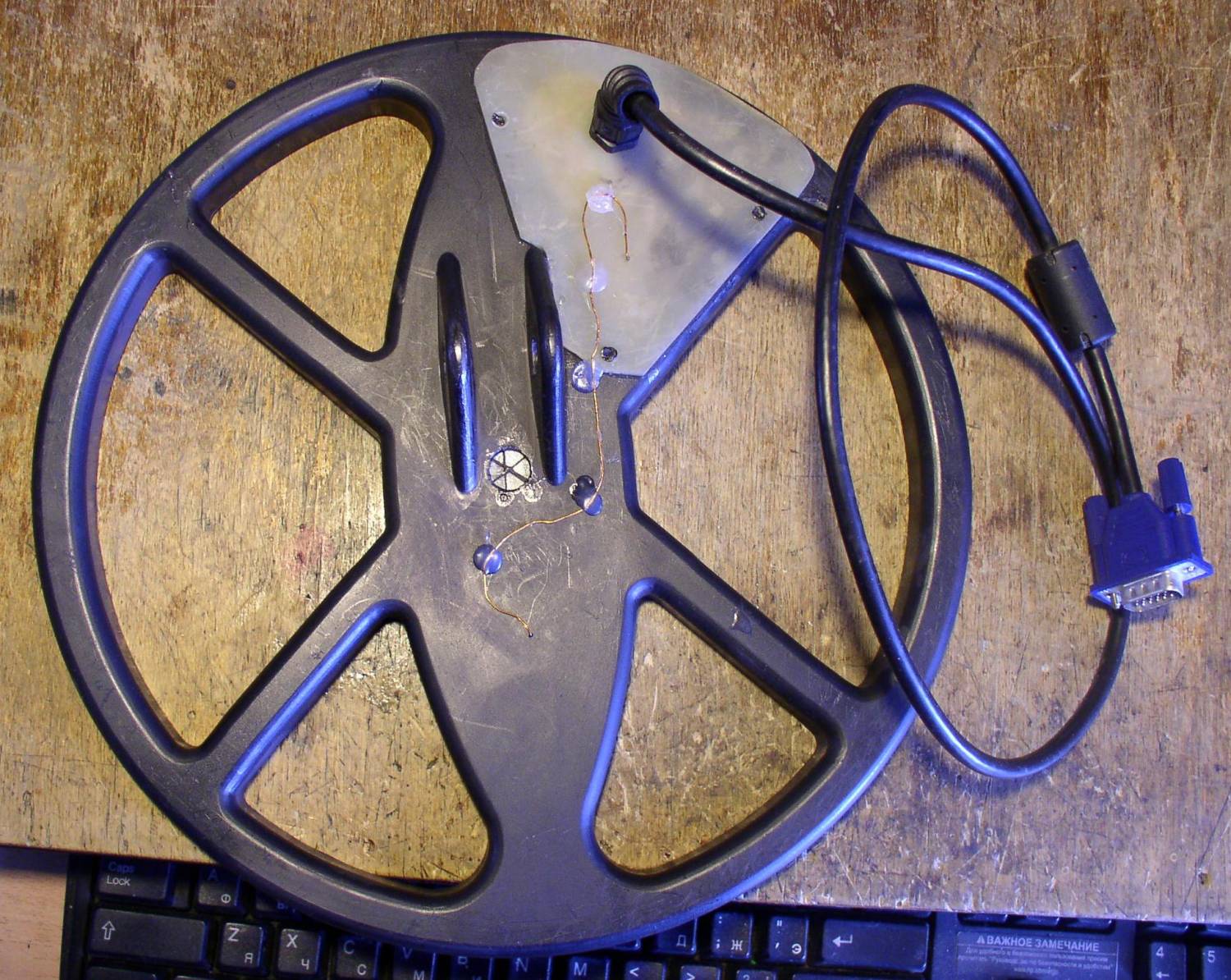

Ну вот, я почти доделал свой ДД-датчик. В результате получилось - 8192 Гц резонанс, разбаланс 10 мВ, чутьё на 5 коп. СССР  ~ 30 см по воздуху, м.б. и больше, но очень сильные помехи мешают. Осталось мАлое - стабильность  smile . Думаю, время покажет. Самой большой проблемой было найти графит для экрана. В результате использовал аэрозоль Graphit-33. Оказалось очень удобной штукой. Сделал 2 двойных слоя - снизу и сверху обмотки, и в баллоне еще немного осталось. Сопротивление экрана - единицы килоОм.  Прошивка - v.09. По этому поводу есть пожелание автору: добавить в список символов для имени прошивки пробел и дефис.

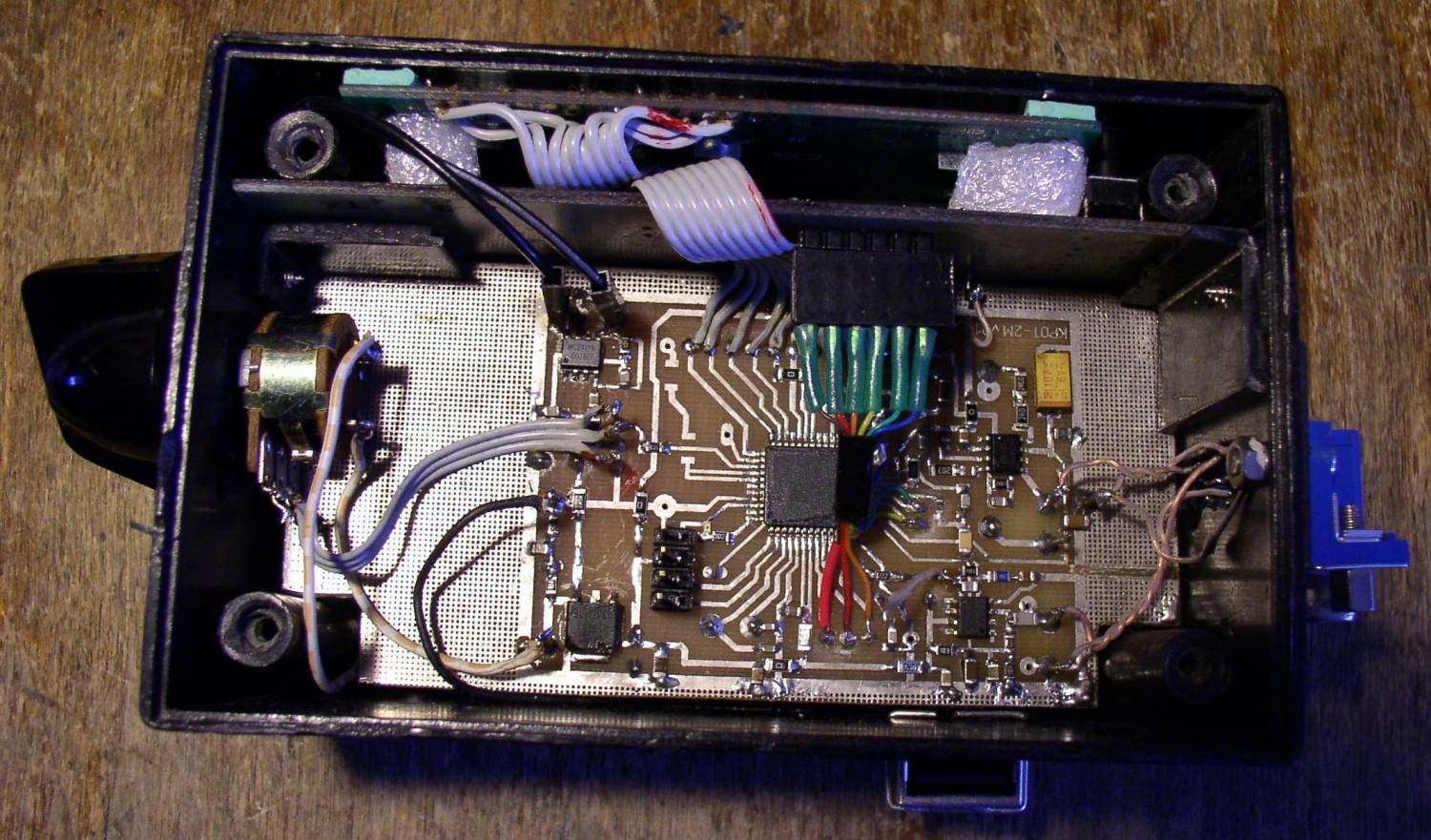

Прикрепления: 7877591.jpg(291Kb) · 7960730.jpg(325Kb) · 9312291.jpg(215Kb)

AndrewДата: Вторник, 01.04.2014, 16:57 | Сообщение # 200
Генералиссимус
Группа: Администраторы
Сообщений: 4358
Репутация: 62
Статус: Offline
А зачем проводок сверху катушки?

Vlad399Дата: Вторник, 01.04.2014, 17:43 | Сообщение # 201
Лейтенант
Группа: Пользователи
Сообщений: 45
Репутация: 0
Статус: Offline
Это подстроечная петля. Её же заливать нельзя, иначе как подстраивать при уходе баланса? Где-то в И-нете видел фото с таким расположением подстроечной петли и решил, что так и надо делать. А как по другому? Впрочем, это не важно, т.к. другого корпуса нет

Сообщение отредактировал Vlad399 - Вторник, 01.04.2014, 17:47

AndrewДата: Вторник, 01.04.2014, 19:02 | Сообщение # 202
Генералиссимус
Группа: Администраторы
Сообщений: 4358
Репутация: 62
Статус: Offline

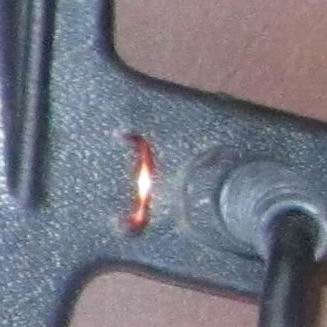

Обычно подстроечную петлю делают внутри корпуса, хотя я тоже делал нечто подобное-наружное, но маленькое и красивое.)

Прикрепления: 5853631.jpg(26Kb)

Vlad399Дата: Вторник, 01.04.2014, 20:37 | Сообщение # 203
Лейтенант
Группа: Пользователи
Сообщений: 45
Репутация: 0
Статус: Offline
Мне пока не до красоты. Это след. этап, а пока лишь бы работало. wacko
Сейчас имею такие параметры:
Zero ADC =66
Coil bl: A=45 F=0
Ferrite = 324
Power 104 mA
Это нормально?
Andrew, а как насчет пожелания?

TCBДата: Вторник, 01.04.2014, 21:57 | Сообщение # 204
Генерал-лейтенант
Группа: Модераторы
Сообщений: 751
Репутация: 34
Статус: Offline
Цитата Vlad399 ()
Zero ADC =66Coil bl: A=45 F=0
Zero ADC - это коэффициент значение которого не важно, а в этом меню надо добиваться минимального значения Urx  (чем ближе к 0 тем лучше)
Coil bl - здесь пока ничего трогать не надо. Должно стоять A=0 F=0


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

AndrewДата: Вторник, 01.04.2014, 23:37 | Сообщение # 205
Генералиссимус
Группа: Администраторы
Сообщений: 4358
Репутация: 62
Статус: Offline
Цитата Vlad399 ()
Andrew, а как насчет пожелания?
????
"Ну, Желаю, чтоб все..")

Vlad399Дата: Среда, 02.04.2014, 07:11 | Сообщение # 206
Лейтенант
Группа: Пользователи
Сообщений: 45
Репутация: 0
Статус: Offline
Цитата Vlad399 ()
есть пожелание автору: добавить пробел и дефис в список символов для имени прошивки .

Спасибо, но я про это smile


Сообщение отредактировал Vlad399 - Среда, 02.04.2014, 07:14

solovey_Дата: Среда, 02.04.2014, 10:01 | Сообщение # 207
Полковник
Группа: Пользователи
Сообщений: 157
Репутация: 0
Статус: Offline
Цитата Vlad399 ()
есть пожелание автору: добавить пробел и дефис в список символов для имени прошивки .

 Спасибо, но я про это.Писати зібрався?Чи копати?Якщо писати ,відкрив блокнот і пишеш,а якщо копати заліпив дісплей ізолєнтою-і пішов biggrin

AndrewДата: Среда, 02.04.2014, 10:50 | Сообщение # 208
Генералиссимус
Группа: Администраторы
Сообщений: 4358
Репутация: 62
Статус: Offline

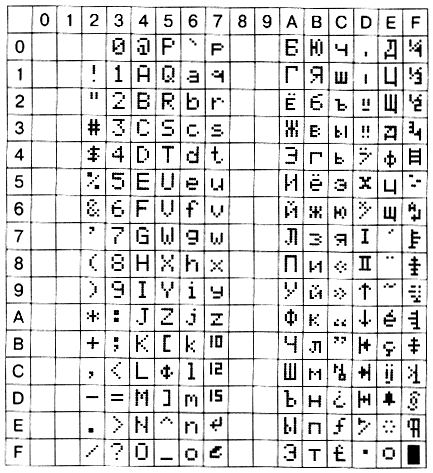

Можно вообще все символы открыть, какие есть в дисплее, но перебирать долго придется ищя нужный символ, как минимум придется добавить столбик от 20 до 2F всего 16 символов. Если еще будут желающие, добавлю без проблем...
Прикрепления: 4765290.gif(40Kb)

Vlad399Дата: Среда, 02.04.2014, 15:07 | Сообщение # 209
Лейтенант
Группа: Пользователи
Сообщений: 45
Репутация: 0
Статус: Offline
Andrew спасибо за ответ.
1) IMHO, разумным компромиссом будет, если по дефолту строка ввода будет заполнена пробелами (вместо звёздочки) и в её начале будет стоять мерцающий курсор. А дефис? Ну и хрен с ним, обойдёмся. surprised Паузу можно укоротить.
2) Если нет других планов на 5-ю кнопку, то её можно задействовать на обратный перебор пунктов меню. Для тех, кто её не ставил, ничего не изменится, а у кого она есть, станет удобней. У меня есть. tongue
3) И ИМХО самое важное - хотелось бы иметь чёткие критерии правильности работы блока. Когда всё хорошо и вопросов нет, можно обойтись и без них. А вот когда что-то не нравится, то они помогут отделить мух от котлет.
Например, у меня сейчас так (прошивка V09):
- катушка отключена, вход RX закорочен, Power=0, Gain=0. Автомат Zero_ADC  у меня выдает Urx=17mV Zero_ADC=75. Вручную я добиваюсь Urx=1mV Zero_ADC=67. Динамик в основном режиме молчит.  В статическом режиме динамик часто пикает. (??)  ВДИ=+00.
- Далее, ставлю Power=MAX. Ничего не изменилось, только стало Urx=4mV.
- Затем ставлю Gain=MAX.   Ничего не изменилось.
- Power и Gain возвращаю в нули. Опять имею Urx=1mV.
- Убираю закоротку,  Ставлю Power=MAX, Gain=0.  Получаю Urx=114mV (!?)
- Делаю Power=0, Gain=MAX   Опять  Urx=1mV.  Крот изредка пикает.
Надеюсь, что все так и должно быть.
Хорошо бы иметь нечто подобное в описании Крота. Думаю, это помогло бы вновь собирающим этот МД.
Извиняюсь за много разных букафф.

TCBДата: Среда, 02.04.2014, 15:15 | Сообщение # 210
Генерал-лейтенант
Группа: Модераторы
Сообщений: 751
Репутация: 34
Статус: Offline
Цитата Vlad399 ()
- Убираю закоротку, Ставлю Power=MAX, Gain=0. Получаю Urx=114mV (!?)
Попробуйте разъем подключить к плате экранированным проводом, хотя бы RX. Для TX лучше витая пара в экране, экран на землю с одной стороны.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/


Сообщение отредактировал TCB - Среда, 02.04.2014, 15:21
