Интересные видео,фото наших поделок
wayt28dayДата: Понедельник, 10.12.2018, 10:34 | Сообщение # 136
Лейтенант
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 3
Статус: Offline
TCB, талантливо. Даже неверится что из б/у материалов.

StasДата: Воскресенье, 23.12.2018, 17:15 | Сообщение # 137
Полковник
Группа: Пользователи
Сообщений: 167
Награды: 5
Репутация: 5
Статус: Offline

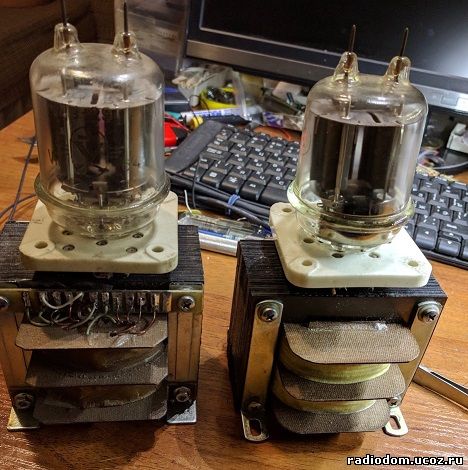

Вот,пару выходничков намотал
будет чем на досуге заняться

Прикрепления: 9157830.jpg (57.8 Kb)

AndrewДата: Среда, 26.12.2018, 10:33 | Сообщение # 138
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
megaphone  Это для чего?

АРСЕНАЛДата: Среда, 26.12.2018, 17:09 | Сообщение # 139
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Награды: 2
Репутация: 8
Статус: Offline
Для качественного звука!!!

TCBДата: Четверг, 27.12.2018, 22:09 | Сообщение # 140
Генералиссимус
Группа: Модераторы
Сообщений: 1894
Награды: 7
Репутация: 54
Статус: Offline

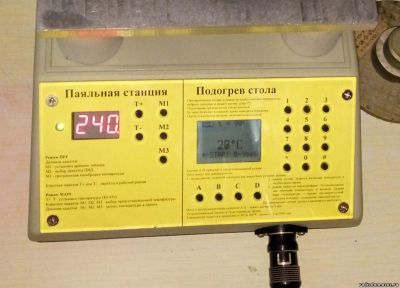

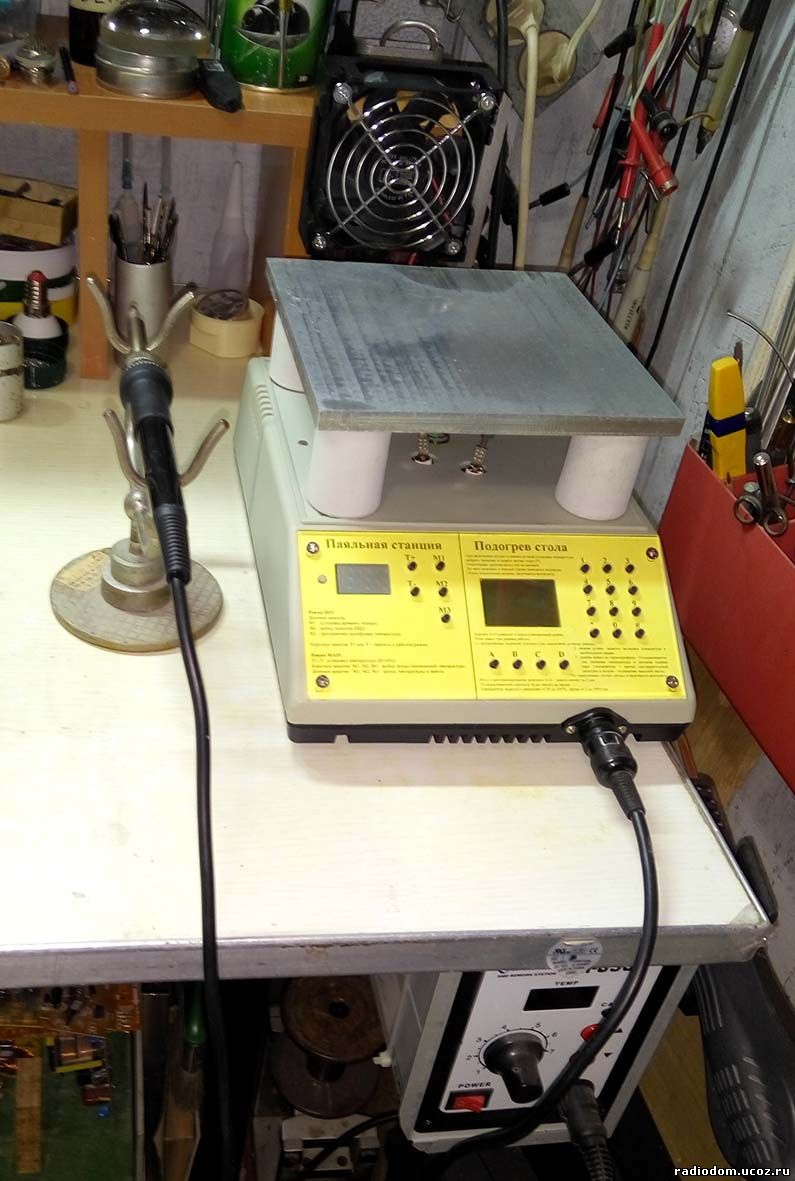

Наконец закончил один свой "догостой":




Подогрев стола делал по проекту Eddy: http://www.eddy.com.ua/archives/264
Чтобы не морочиться с доставанием комплектации, купил у него готовую плату.
Паять еще не пробовал, а распаивать плату и сушить очень удобно...
Чтобы не пропадало место в коробке, запихнул в нее и паяльную станцию.
Прикрепления: 4355686.jpg (126.6 Kb) · 4777117.jpg (109.6 Kb)


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

AndrewДата: Пятница, 28.12.2018, 14:14 | Сообщение # 141
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
TCBup

TCBДата: Суббота, 29.12.2018, 21:25 | Сообщение # 142
Генералиссимус
Группа: Модераторы
Сообщений: 1894
Награды: 7
Репутация: 54
Статус: Offline
Сегодня первый раз паял на своем столике.

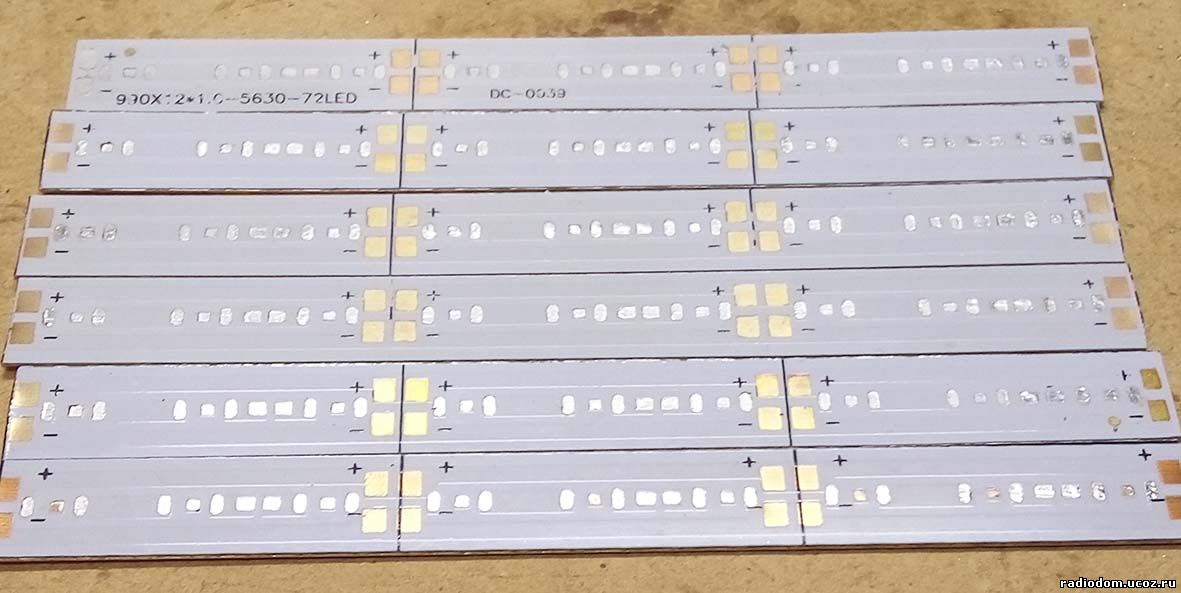

Надо было запаять светодиоды на платы с алюминиевой подложкой:

Как намазывал паяльную пасту забыл сфоткать...

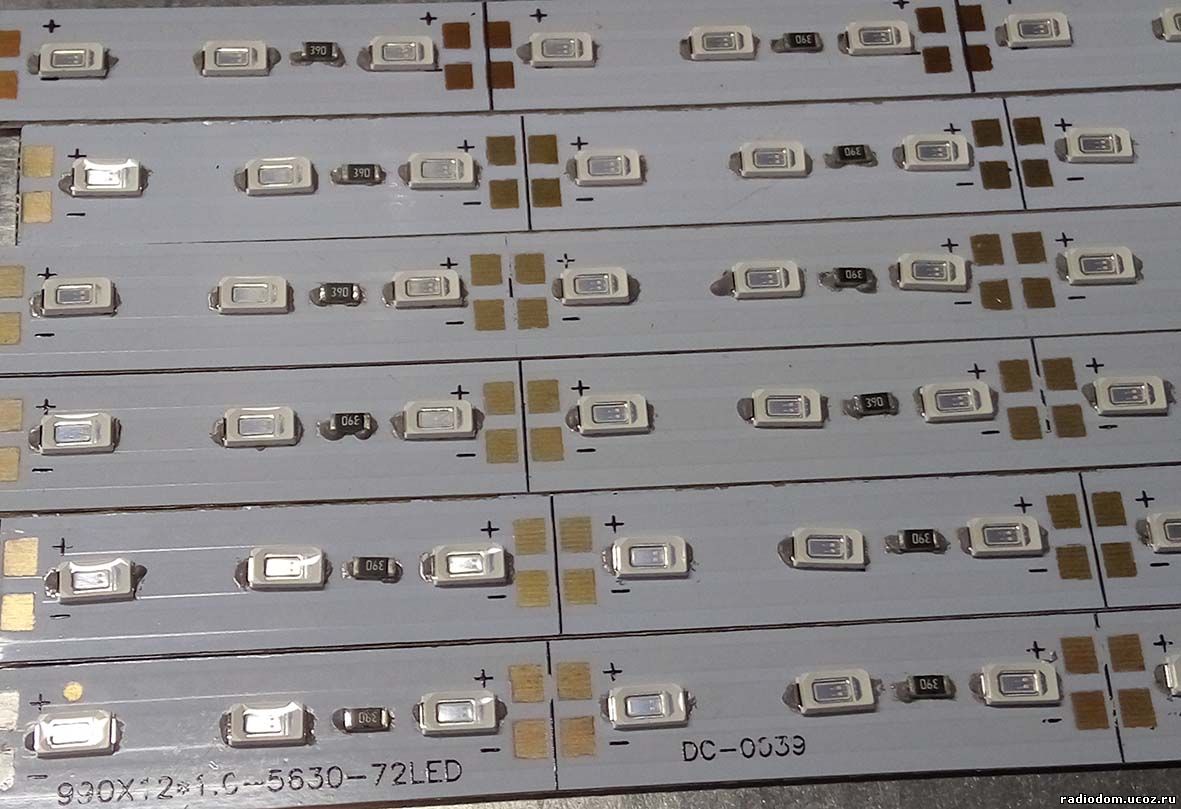

Вот уже разложенные элементы:

Это начало активации паяльной пасты:

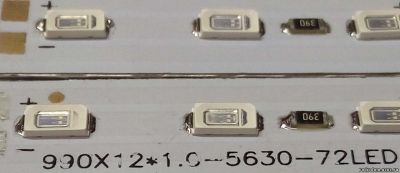

А вот уже паста оплавилась:


Паять очень понравилось, надо только приловчиться наносить правильное количество паяльной пасты.
Прикрепления: 2642826.jpg (92.5 Kb) · 1086213.jpg (133.8 Kb) · 7072962.jpg (74.1 Kb) · 1161782.jpg (63.8 Kb)


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

TCBДата: Суббота, 29.12.2018, 21:29 | Сообщение # 143
Генералиссимус
Группа: Модераторы
Сообщений: 1894
Награды: 7
Репутация: 54
Статус: Offline

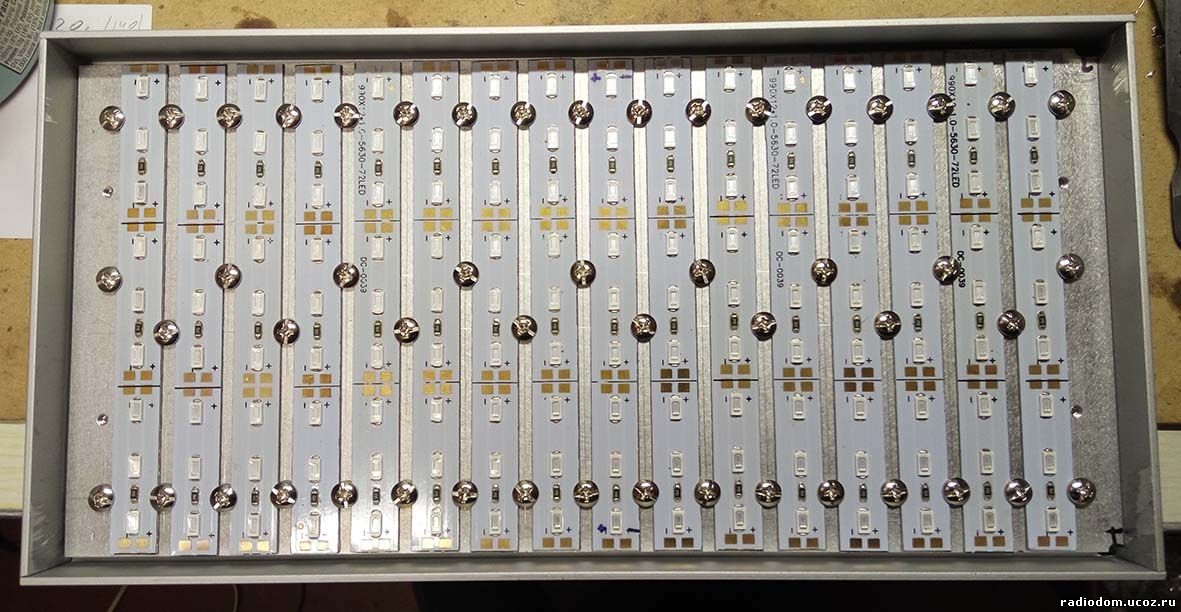

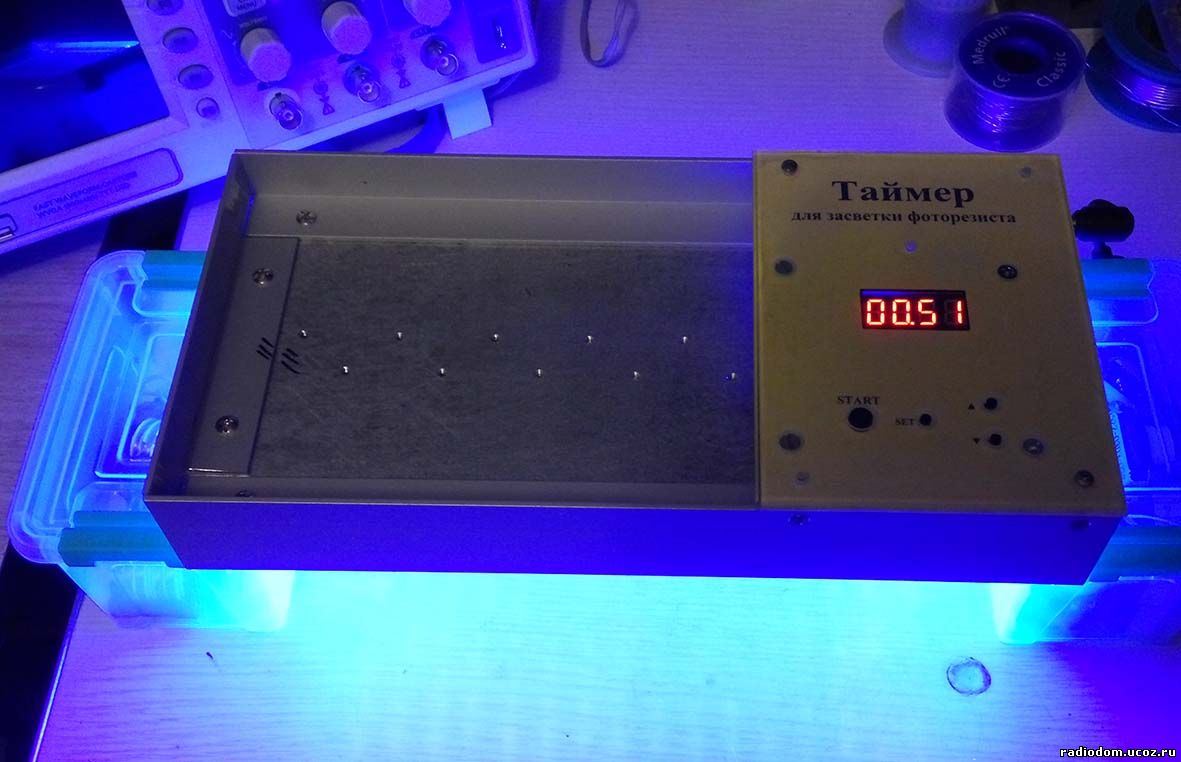

Ну и результате получил вот такое устройство:


Работает вот так:


Как вы догадались (надеюсь), это устройство для засветки фоторезиста.
Пока стоит на коробках. По результатам испытаний сделаю ножки нужной высоты.
Прикрепления: 9744177.jpg (149.7 Kb) · 1520480.jpg (95.3 Kb)


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

AndrewДата: Суббота, 29.12.2018, 21:34 | Сообщение # 144
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
TCBspecool
А маску для платы как делать в домашних условиях?

arsДата: Суббота, 29.12.2018, 22:04 | Сообщение # 145
Лейтенант
Группа: Пользователи
Сообщений: 45
Награды: 1
Репутация: 0
Статус: Offline
thumbup

Сообщение отредактировал ars - Суббота, 29.12.2018, 23:08

4ff5fd2Дата: Воскресенье, 13.01.2019, 19:08 | Сообщение # 146
Генерал-лейтенант
Группа: Пользователи
Сообщений: 633
Награды: 18
Репутация: 28
Статус: Offline

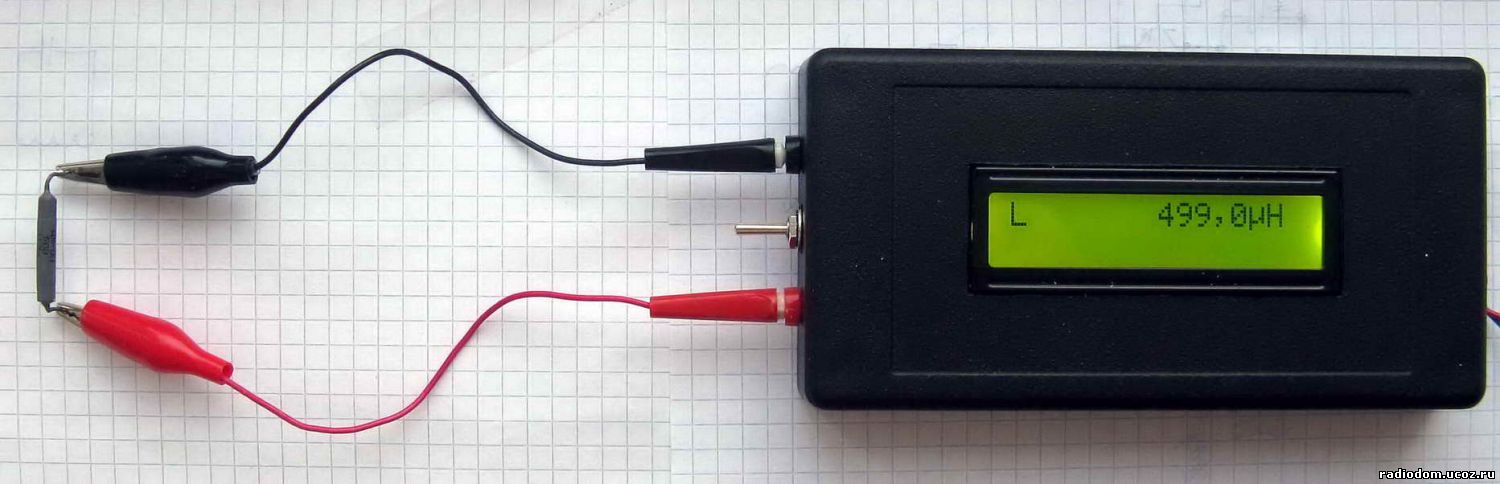

Собрал измеритель индуктивности и емкости
  http://ra4nal.lanstek.ru/lc_arduino.shtml


Собственно для измерения СМД индуктивностей и малых емкостей. Все детали почти по оригиналу статьи. Индикатор , Arduino-Pro-Mini с кварцевым резонатором , корпус и модуль USB-COM ( в сумме около 200грн + пересылка ) брал тут  https://arduino.ua  .
Ток подсветки LCD дисплея ограничил резистором до 5ма . Для сборки использовал только половину корпуса...

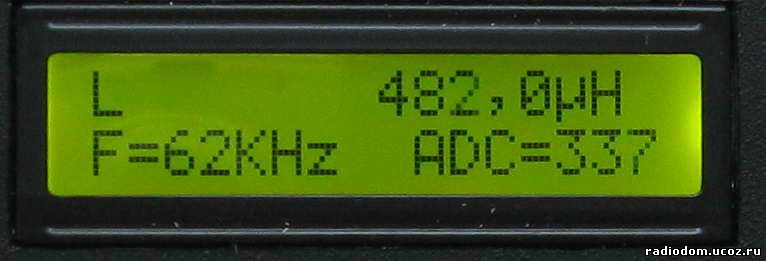

Можно увидеть частоту на которой происходит измерение

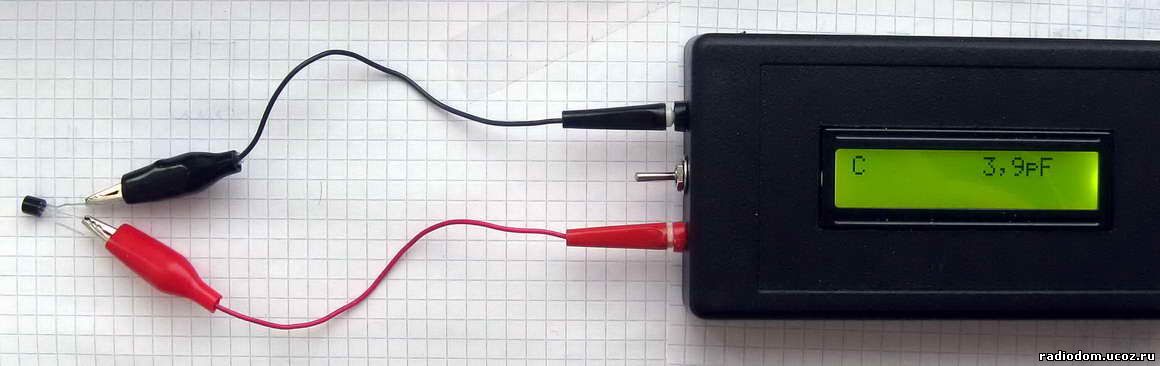

Измерение малых емкостей, в том числе емкость перехода коллектор-база транзистора

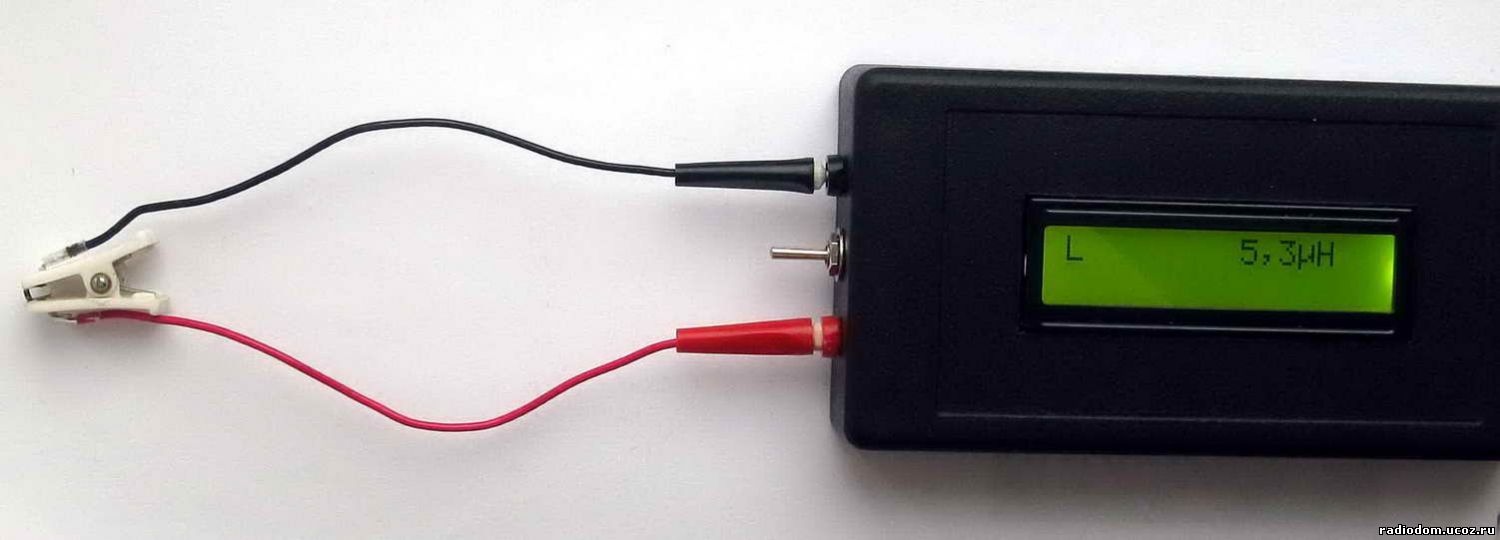

Меряем при помощи прищепки  smile  СМД 0805 индуктивность.

Понравилась точность измерений для такой несложной конструкции.
Прикрепления: 5678828.jpg (95.7 Kb) · 3728152.jpg (87.9 Kb) · 0864770.jpg (26.1 Kb) · 3989729.jpg (58.8 Kb) · 8234586.jpg (59.9 Kb)

de-si-gnДата: Понедельник, 14.01.2019, 12:02 | Сообщение # 147
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline
4ff5fd2, полезная штука! Тоже соберу

6441bm3Дата: Понедельник, 14.01.2019, 12:28 | Сообщение # 148
Подполковник
Группа: Пользователи
Сообщений: 133
Награды: 0
Репутация: 0
Статус: Offline

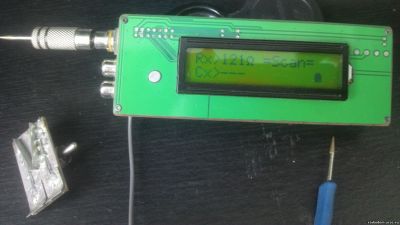

я собрал такой измеритель С и esr+LCF  https://pro-radio.ru/measure/10248/
Прикрепления: 7816504.jpg (132.2 Kb)

StasДата: Воскресенье, 10.02.2019, 16:59 | Сообщение # 149
Полковник
Группа: Пользователи
Сообщений: 167
Награды: 5
Репутация: 5
Статус: Offline

Собрал и настроил
очень хорошо работает
16вт в канал
нужно еще экраны одеть на трансы и фон погонять
Прикрепления: 7706023.jpg (35.0 Kb)

TrollДата: Вторник, 17.09.2019, 19:46 | Сообщение # 150
Лейтенант
Группа: Пользователи
Сообщений: 74
Награды: 3
Репутация: 1
Статус: Offline

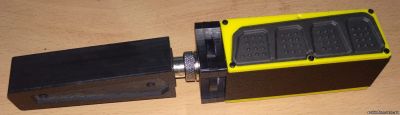

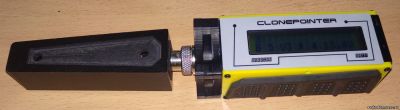

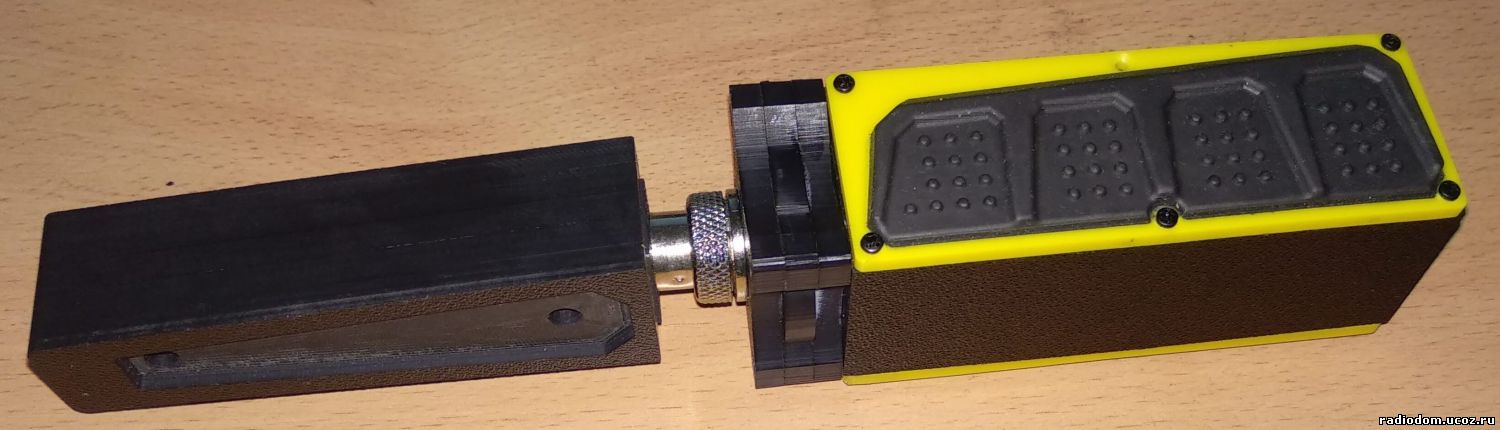

Допилил пинпоинтер, можно и на коп. Наклейка устаревшая от предыдущей версии, которую я так и не доделал. Желтый пластик "прорезинен" черным силиконом. Совместим с другими импульсными катушками. Внутри - клон пи авр. Завтра чуть доведу марафет, только собрал, ели запихнул :-)


Прикрепления: 6557005.jpg (83.6 Kb) · 5306060.jpg (87.1 Kb) · 4922473.jpg (83.7 Kb)


Сообщение отредактировал Troll - Вторник, 17.09.2019, 19:47
