AndrewДата: Суббота, 16.01.2021, 14:20 | Сообщение # 1756
Генералиссимус
Группа: Администраторы
Сообщений: 7527
Награды: 17
Репутация: 86
Статус: Offline
Цитата de-si-gn ()
Защищенная кнопка и корпус для пина "Гном"
А какая там кнопка стоит и как реализована защита? Или там сенсор?

de-si-gnДата: Суббота, 16.01.2021, 16:01 | Сообщение # 1757
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline
Andrew, конструкция универсальная, успешно испытал с  разными видами кнопок:
1. простая механическая снаружи корпуса под мягкой защитой (выводы и половину кнопки можно залить смолой)
2. сенсор внутри, срабатывает при нажатии
3. на защитном колпачке внутри закреплен магнит, в корпусе на плате геркон - такой вариант остановил  на своем пине, корпус полностью герметичный.

Есть еще интереснее решение, приедут детали покажу...


Сообщение отредактировал de-si-gn - Суббота, 16.01.2021, 19:07

OppsДата: Вторник, 02.02.2021, 15:03 | Сообщение # 1758
Подполковник
Группа: Пользователи
Сообщений: 104
Награды: 2
Репутация: 2
Статус: Offline
Всім привіт !

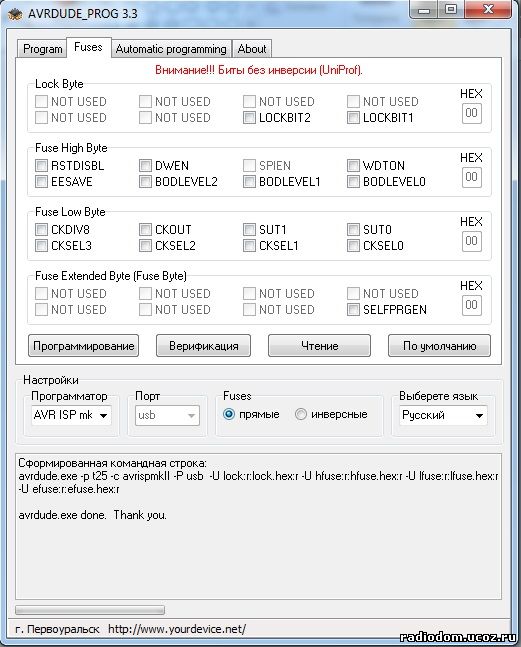

Нарешті "підцепив" AVR ISP MKII до Tiny25 через AvrDude_prog 3.3 , читає калібровочні ячейки генератора і Фюзи . Прошивати поки не спішив - тому що Фюзи тут мають 2 вигляда :



Використовувати варіант "Інверсні" як в ПоніПрог і зняти всі галочки окрім тих що вказані на скріншоті тут : http://www.radiodom.org/index/pinpointer_quot_gnom_m_quot/0-8  ?

Не хочеться вбити тіньку ... одну прошив в студії 7 , один раз студія захавала програматор і залила прошивку - але там фюзи не так виглядають ... інші , міг напутати  , тепер Тінька "мовчить" :(.
Взяв іншу ... тоже "мовчить" - з танцями і бубном отримав "коненкт" в Дуді ... прошу допомоги.
Дякую.

Добавлено (02.02.2021, 15:38)
---------------------------------------------
Відбій ... не бачить АврДуда_Прог програматор - просто не дає помилку з цим драйвером ... перепробував вже мільйон .

Прикрепления: 3690032.jpg (76.1 Kb) · 2662810.jpg (76.6 Kb)


Сообщение отредактировал Opps - Вторник, 02.02.2021, 15:07

TCBДата: Вторник, 02.02.2021, 20:40 | Сообщение # 1759
Генералиссимус
Группа: Модераторы
Сообщений: 1865
Награды: 7
Репутация: 54
Статус: Offline
Цитата Opps ()
Відбій ... не бачить АврДуда_Прог програматор - просто не дає помилку з цим драйвером ... перепробував вже мільйон
Что у Вас за программатор? По какой схеме сделан, какая прошивка? 7-я студия, не хочет работать если старая прошивка...


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

4ff5fd2Дата: Вторник, 02.02.2021, 21:07 | Сообщение # 1760
Генерал-лейтенант
Группа: Пользователи
Сообщений: 633
Награды: 18
Репутация: 28
Статус: Offline
Opps
я использовал ATtiny13   с прошивкой для излучателя  4 кГц , чего и вам желаю  smile
применял USBASP программатор AVR V2.0

OppsДата: Пятница, 05.02.2021, 01:27 | Сообщение # 1761
Подполковник
Группа: Пользователи
Сообщений: 104
Награды: 2
Репутация: 2
Статус: Offline
Цитата TCB ()
7-я студия, не хочет работать если старая прошивка...
Думаю Ви як завжди праві , але нажаль на мому не виведений пін RST для зміни прошивки , HWB є а RST нема.  Я не збирав сам купив готовий на ОЛХ за "недорого" :).

Цитата 4ff5fd2 ()
я использовал ATtiny13   с прошивкой для излучателя  4 кГц , чего и вам желаю   применял USBASP программатор AVR V2.0

Так я бачив Ваші напрацювання , діло ж не в АТтіні , а в програматорі - USBASP в мене теж є , але там треба також прошивку обновити ...

Windows 10 x64 класно працює з CP2102 ... інші програматори з всякими костилями запускаються.

П.С. Проблему вирішив за допомогою "Простой програматор для АВР" ... всего 5 проводков ... зібрав з розсипухи материнку, проц , память , блок живлення ... відяха ... куллер ... ждд прямо на полу - і поки туда ставилась він7, спаяв на коліні "5 проводков для АВР" ... 5 проводков ... - троллинг 81 рівня :).
Не фіговий програматор вийшов на пів кімнати )) ... правда прошив все за 30сек .
Вже тестую на столі Гном ... по авторській схемі .
В мене  на 2й нозі робочий мінімум 2.5В , якщо викрутити менше - зрив генерації. Але не бачу змісту - чуйка на 2.5В біля 5см на 5коп . Правда стабільність ніяка - магнітне поле і інші глюки. Приходиться викручувати до 3.8В на 2й нозі тоді сносно по стабільності , правда чуйка 2-3см на 5коп.
Генерація на 23кГц при С2 10Нф ... Добавив паралельно ще 10Нф - отримав 17кГц ... діапазон настройки і стібільність не змінилась. Вернув як було.

AndrewДата: Суббота, 06.02.2021, 17:23 | Сообщение # 1762
Генералиссимус
Группа: Администраторы
Сообщений: 7527
Награды: 17
Репутация: 86
Статус: Offline
Opps, Для датчика нужно найти ферит от старых радиоприемников для средних-длинных волн.
он диаметром 10 мм и длинной 200 мм. Отрезать кусочек примерно 4-5 см и на нем мотать.
Не каких полей земли не будит. Ну и выставить около 1 В на 2 ноге..

4ff5fd2Дата: Суббота, 06.02.2021, 20:46 | Сообщение # 1763
Генерал-лейтенант
Группа: Пользователи
Сообщений: 633
Награды: 18
Репутация: 28
Статус: Offline
Цитата Andrew ()
диаметром 10 мм и длинной 200 мм
На OLX такое видел

OppsДата: Воскресенье, 07.02.2021, 01:20 | Сообщение # 1764
Подполковник
Группа: Пользователи
Сообщений: 104
Награды: 2
Репутация: 2
Статус: Offline
Цитата Andrew ()
Отрезать кусочек примерно 4-5 см и на нем мотать.
Так я це зрозумів дякую ... саме так і робив . Пробував  100+100 і 200+200 ...
В мене транзистор SS8550 (в потрібному корпусі інших не було) ... завтра попробую ще його змінити, можливо він "викаблучується" .
Вже з ТСВ поспілкувались - він трохи порад підкинув . Все крім транзистора вже перепробував ... думаю це він.
Завтра добью .

4ff5fd2Дата: Воскресенье, 07.02.2021, 02:07 | Сообщение # 1765
Генерал-лейтенант
Группа: Пользователи
Сообщений: 633
Награды: 18
Репутация: 28
Статус: Offline
Цитата Opps ()
В мене транзистор SS8550
я применял BC857C ,
транзисторы BC856 С ... BC860 С хорошо работают при малых токах коллектора
для пробы можно и в корпусе TO92  - BC556C ...  BC560C

OppsДата: Понедельник, 08.02.2021, 00:04 | Сообщение # 1766
Подполковник
Группа: Пользователи
Сообщений: 104
Награды: 2
Репутация: 2
Статус: Offline
Цитата 4ff5fd2 ()
я применял BC857C ,транзисторы BC856 С ... BC860 С хорошо работают при малых токах коллектора

Дякую , перепровірив ВС857 - картина та ж сама .

Вдалось трохи знизити напругу на 2й нозі заміною VD1 i VD2 ... я ставив "шотки" , поставив 4148  стало трохи краще.
Перемотав датчик не з відводом середньої точки , а як 2 окремі катушки (одна поверх іншої - як в рекомендаціях) просто початки приняв за (-) . Верхню "назначив" робочою ... та що на 10нФ - з нею менша напруга на 2й нозі. Кількість вітків навіть не рахував , ферит D=8mm , L=50mm , проводом 0,19мм в один слой на весь феррит. Частота генерації вийшла 19кГц .
Замінив С2 на 15нФ , а С3 на 100нФ . Викинув многооборотнік на 100кОм , взяв 1кОм + постійний на 3.3кОм .
1В на 2й нозі отримав ... на столі все ок 5-6см на пятак СРСР.
В повітрі ложнячить на магнітне поле ... попробував загрубити - на 1.7В  чуйка 4-4.5см на 5коп СРСР ... магнітне поле майже не відчуває.
Це все в кімнаті ... вай-фай , метал кругом ... електричні поля.
Завтра спробую винести на повітря ... побачим як буде.

Всім дякую за поради , дуже допомогли.


Сообщение отредактировал Opps - Понедельник, 08.02.2021, 00:06

4ff5fd2Дата: Понедельник, 08.02.2021, 01:39 | Сообщение # 1767
Генерал-лейтенант
Группа: Пользователи
Сообщений: 633
Награды: 18
Репутация: 28
Статус: Offline
Цитата Opps ()
чуйка 4-4.5см на 5коп СРСР
я себе устанавливал 3-3,5см
феррит Ф10 х 65мм
параллельно С1  подключил терморезистор MF11  10ком ,
возможно потребуется подбор из 10 -22 ком
http://www.radiodom.org/forum/2-2-25629-16-1521929333

https://u.to/fNOjEQ


Сообщение отредактировал 4ff5fd2 - Понедельник, 08.02.2021, 01:56

OppsДата: Понедельник, 08.02.2021, 12:18 | Сообщение # 1768
Подполковник
Группа: Пользователи
Сообщений: 104
Награды: 2
Репутация: 2
Статус: Offline
Цитата 4ff5fd2 ()
параллельно С1  подключил терморезистор MF11  10ком
Я NTC поставив паралельно до R3 , хоча була думка на С1 повісити - просто тоді вони разом з R3 формують "делітель" , на низькій напрузі аккума може впасти стабільність. Хоча це теоретично - треба перевіряти , як буде краще. На сонці пін нагріється і NTC  почне споживати струм ... грітися - і ще більше споживати ... так по кругу .

Цитата 4ff5fd2 ()
я себе устанавливал 3-3,5смферрит Ф10 х 65мм
Хочу перевірити 200+100 (приблизно) ... мені здається що обмотка зворотнього звязку "проситься" менше вітків - настройка напруги на 2й нозі резистором 100к дала можливість побачити що зміна напруги не лінійна - а як синусоіда , є 2 точки стабільності і чуйки . При тому що 2га десь на 3.5В-3.9В ... але "крутизна" різка там ... 2.5В... раз і 3.5В . Але робота піна на 3.9В була вроді  краща.


Сообщение отредактировал Opps - Понедельник, 08.02.2021, 12:35

de-si-gnДата: Суббота, 13.02.2021, 13:36 | Сообщение # 1769
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline
Самодельный подводный пинпоинтер ГНОМ с автоматическим отключением питания.
Тестирую в снегу:)  https://u.to/S_8JGw

Прикрепления: 9757449.jpg (60.2 Kb)


Сообщение отредактировал de-si-gn - Воскресенье, 14.02.2021, 08:32

TCBДата: Суббота, 13.02.2021, 16:37 | Сообщение # 1770
Генералиссимус
Группа: Модераторы
Сообщений: 1865
Награды: 7
Репутация: 54
Статус: Offline
de-si-gn, интересно, включается кнопкой или сенсором?

Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
