TCBДата: Вторник, 24.11.2020, 15:44 | Сообщение # 1741
Генералиссимус
Группа: Модераторы
Сообщений: 1914
Награды: 7
Репутация: 54
Статус: Offline
sergyusa, покажите схему по которой делали и подробные фото платы. Может появится какая мысль в чем может быть причина.

Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

4ff5fd2Дата: Вторник, 24.11.2020, 16:24 | Сообщение # 1742
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Награды: 18
Репутация: 28
Статус: Offline
Цитата 24D590L ()
Андрей не могли бы вы перекомпилировать прошивку Gnom13_4_kHz добавив инверсный выходной сигнал на порт РВ0 или РВ2 для увеличения громкости излучателя. Возможно еще кому нибудь это будет полезно. Спасибо за понимание.
я себе добавлял микросхему к пьезоизлучателю
смотреть тут
http://www.radiodom.org/forum/2-2-23699-16-1511630017
последовательно с пьезиком добавить резистор по вкусу  smile
кричит очень громко.

пс Почему-то все упорно не хотят читать материалы форума smile


Сообщение отредактировал 4ff5fd2 - Вторник, 24.11.2020, 16:25

24D590LДата: Среда, 25.11.2020, 13:56 | Сообщение # 1743
Генерал-майор
Группа: Пользователи
Сообщений: 280
Награды: 1
Репутация: 2
Статус: Offline
Цитата 4ff5fd2 ()
пс Почему-то все упорно не хотят читать материалы форума
Читал. Сделал еще круче применил драйвер 485 порта который может работать на емкостную нагрузку. Громкость увеличилась. Но все равно осталась проблема со слетом прошивки. Микроконтроллер менял. Программа слетает всегда в одном месте. При появлении звука загрузки контроллер снова уходит на загрузку. Прошивка слетает при включении питания. Схема авторская. Печатная плата с сайта. По питанию установил емкость. Ни установка драйвера ни емкости ситуации не исправили. Может будут рекомендации. Буду благодарен.
А что касается моей просьбы добавить пару операторов то это намного проще чем приколхозить драйвер на пин. Просто здесь не рассматриваются идеи приводящие к улучшению оборудования если они не нравятся автору.

TCBДата: Среда, 25.11.2020, 14:16 | Сообщение # 1744
Генералиссимус
Группа: Модераторы
Сообщений: 1914
Награды: 7
Репутация: 54
Статус: Offline
24D590L, Вы так и не показали как у Вас сделано - только рассказываете...
Если на самом деле хотите чтобы Вам попытались помочь, то предоставьте полную информацию (в картинках)


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

4ff5fd2Дата: Среда, 25.11.2020, 15:05 | Сообщение # 1745
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Награды: 18
Репутация: 28
Статус: Offline
24D590L
в своих пинах я использовал attiny13a   с прошивкой Gnom13_4_kHz
со стабилизаторами на 2,5 или 3в . Излучатель - пьезо на 4кгц через 74нс14.
Никаких вибро не подключал . Вопросов по работе не было.

Сомневаюсь что автор будет искать и править  прошивку 10 летней давности персонально для вас  smile

24D590LДата: Среда, 25.11.2020, 15:29 | Сообщение # 1746
Генерал-майор
Группа: Пользователи
Сообщений: 280
Награды: 1
Репутация: 2
Статус: Offline
Если это поможет. Пара конденсаторов, драйвер и излучатель с обратной стороны. Дорожек там нет.

Добавлено (25.11.2020, 15:36)
---------------------------------------------

Цитата 4ff5fd2 ()
я использовал attiny13a с прошивкой Gnom13_4_kHz со стабилизаторами на 2,5 или 3в . Излучатель - пьезо на 4кгц
У меня все тоже кроме стабилизатора. Питаю прямо от лития 3,7в.

Добавлено (25.11.2020, 16:00)
---------------------------------------------

Цитата 4ff5fd2 ()
персонально для вас
Здесь позвольте не согласится. Многие люди зарегистрированные на сайте не написали ни одного письма. Я думаю, что есть люди для которых это будет полезно.
Прикрепления: 8065882.jpg (248.0 Kb)

4ff5fd2Дата: Среда, 25.11.2020, 16:07 | Сообщение # 1747
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Награды: 18
Репутация: 28
Статус: Offline
24D590L
попробуйте по питанию дополнительно установить 0,1мкф керамику + электролит  > 100мкф для тестирования.

24D590LДата: Среда, 25.11.2020, 16:46 | Сообщение # 1748
Генерал-майор
Группа: Пользователи
Сообщений: 280
Награды: 1
Репутация: 2
Статус: Offline
У меня керамика 2мкф + электролит 68мкф. Могу поставить еще один на 68мкф. Сбои у меня происходят не часто но в самый не подходящий момент. Странное место сбоя - после проигрывания стартовой мелодии. А как контроллер уходит на повторную загрузку? Возможно это работа сторожевого таймера. Ожидал пропадания этого сбоя после применения драйвера и отключения излучателя от контроллера. К сожалению эффект остался.

TCBДата: Среда, 25.11.2020, 17:16 | Сообщение # 1749
Генералиссимус
Группа: Модераторы
Сообщений: 1914
Награды: 7
Репутация: 54
Статус: Offline
Цитата 24D590L ()
Ожидал пропадания этого сбоя после применения драйвера и отключения излучателя от контроллера.
Как Вы это реализовывали не понятно, поэтому комментировать сложно...

Судя по фото Вы применили авторскую плату и схему. Там излучатель подключен на прямую к ноге проца. На форуме этот момент обсуждался - бузер надо подключать через конденсатор! Думаю что 1мкФ достаточно.


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

24D590LДата: Среда, 25.11.2020, 17:31 | Сообщение # 1750
Генерал-майор
Группа: Пользователи
Сообщений: 280
Награды: 1
Репутация: 2
Статус: Offline
Цитата TCB ()
Там излучатель подключен на прямую к ноге проца.
У меня к этой ноге подключена микросхема драйвера RS485. Полное согласование с микроконтроллером. Микросхема закреплена с обратной стороны и к ее выходу подключен излучатель. Установкой драйвера я увеличил громкость и выполнил согласование с микроконтроллером. Первоначально излучатель - пьезо на 4кгц стоял на микроконтроллере. Прошивка слетала в обеих случаях.


Сообщение отредактировал 24D590L - Среда, 25.11.2020, 17:44

4ff5fd2Дата: Среда, 25.11.2020, 18:20 | Сообщение # 1751
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Награды: 18
Репутация: 28
Статус: Offline
24D590L
сбои в работе контроллера обычно вызваны либо провалами по питанию , либо уставшим контроллером. Этому способствуют непропаи , трещины в конденсаторах - сами наверное знаете.
При непостоянном дефекте я бы поменял контроллер или даже всю плату - нервы дороже  smile

24D590LДата: Среда, 25.11.2020, 18:53 | Сообщение # 1752
Генерал-майор
Группа: Пользователи
Сообщений: 280
Награды: 1
Репутация: 2
Статус: Offline
Цитата 4ff5fd2 ()
При непостоянном дефекте я бы поменял контроллер
Контроллер я менял. Аккумулятор не может так чудить? Возможно выключатель дает дребезг? Как на ваш взгляд такие причины. Трещина в плате маловероятна. На удары не реагирует.

4ff5fd2Дата: Среда, 25.11.2020, 19:19 | Сообщение # 1753
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Награды: 18
Репутация: 28
Статус: Offline
24D590L,
все сомнительное поменять   smile

на всякий случай керамику 0,1мк добавьте ближе к контроллеру
Если выключатель клавишный и его паяли - бывают у них глюки  smile


Сообщение отредактировал 4ff5fd2 - Среда, 25.11.2020, 19:22

de-si-gnДата: Вторник, 22.12.2020, 13:43 | Сообщение # 1754
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline

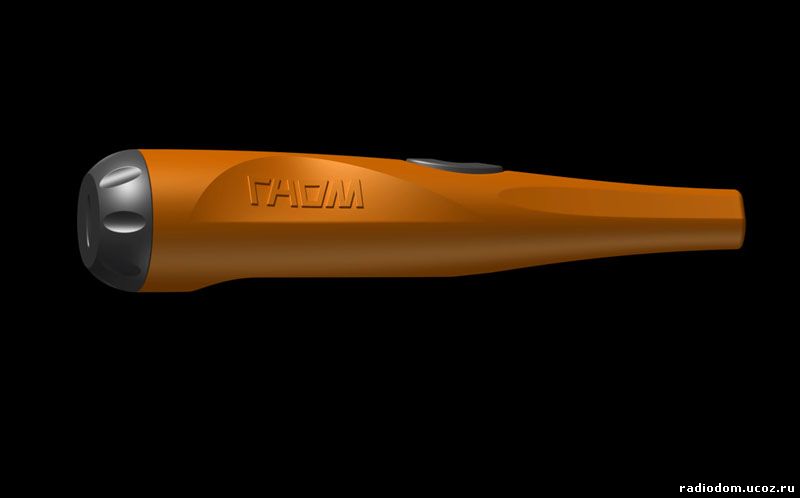

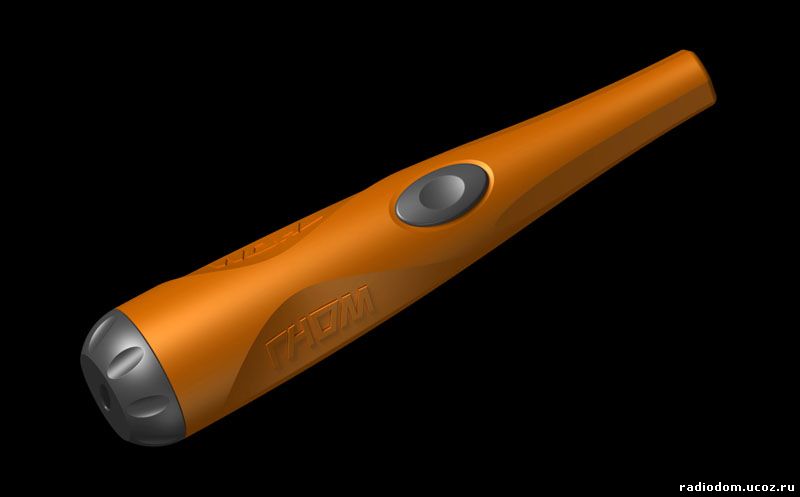

Защищенная кнопка и корпус для пина "Гном"





Прикрепления: 7068508.jpg (19.0 Kb) · 5804671.jpg (15.9 Kb) · 0595802.jpg (37.0 Kb)

de-si-gnДата: Среда, 23.12.2020, 11:45 | Сообщение # 1755
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline

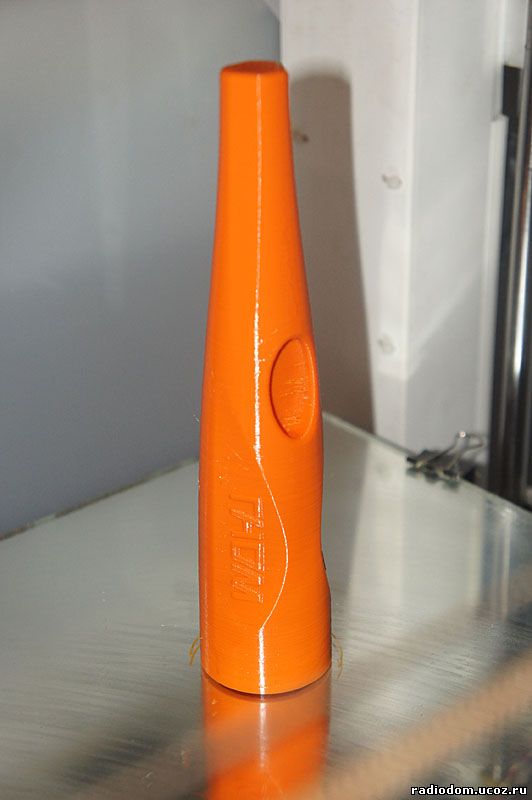

2 Гнома
PETG 220, 60, сопло 0,8мм, слой 0,2мм
TPU (должен быть черный) 210, 60 сопло 0,8мм, слой 0,2мм

Прикрепления: 2964830.jpg (51.1 Kb)
