О схеме и работе К-3
TCBДата: Пятница, 13.02.2015, 22:02 | Сообщение # 391
Генерал-лейтенант
Группа: Модераторы
Сообщений: 779
Награды: 1
Репутация: 36
Статус: Offline
Цитата ALEXSOLOVEY02 ()
Хочу перерозвести аналогову частину
Интересно, есть какие то замечания по разводке или хотите внести схемные изменения?


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

ALEXSOLOVEY02Дата: Пятница, 13.02.2015, 23:01 | Сообщение # 392
Лейтенант
Группа: Заблокированные
Сообщений: 59
Награды: 0
Репутация: 0
Статус: Offline

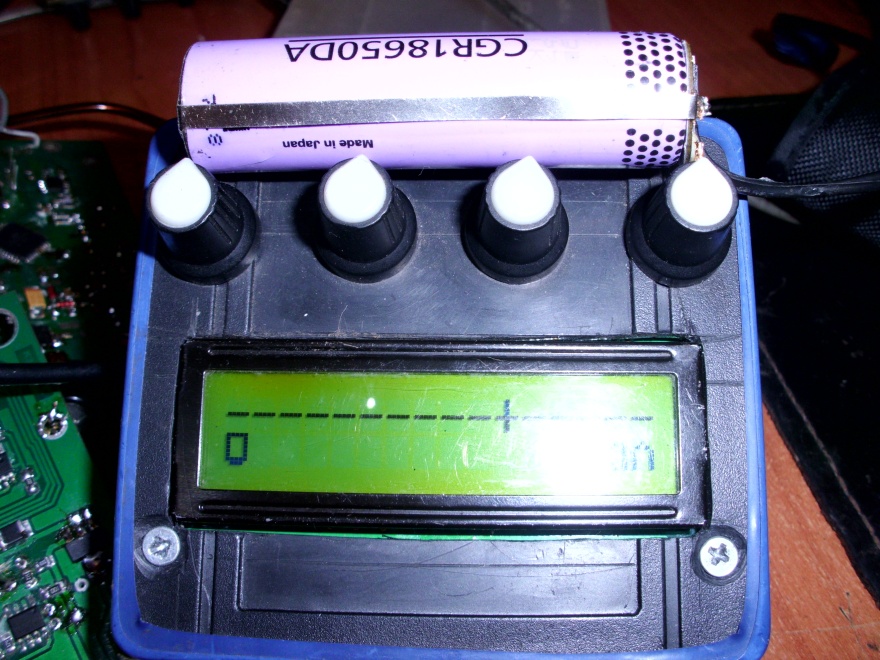

Все ОК,МС34119 ТХ передвинути нижче .МСР-601  ТХ поверннути на 90".розвести дальше елементи ВХОД-ВИХОД.або попрбувати перемалювати його під інший ОП,а Андрій підкоригує программу. biggrin домалювати преобразователь під літій.В мене з навігатора ПАНАСОНІК залишився 2800 мА.В 79 корпус аж проситьья.
Прикрепления: 8056163.jpg(236Kb)

fedya_valkiДата: Пятница, 13.02.2015, 23:34 | Сообщение # 393
Генералиссимус
Группа: Пользователи
Сообщений: 1496
Награды: 3
Репутация: 10
Статус: Offline
Цитата ALEXSOLOVEY02 ()
домалювати преобразователь під літій.

Да это всё уже есть в архиве от ТСВ для корпуса Z-79, вариант MD_KROT2_3V7.lay6
Прикрепления: MD_KROT2_3V7.lay6(336Kb)

TCBДата: Суббота, 14.02.2015, 00:31 | Сообщение # 394
Генерал-лейтенант
Группа: Модераторы
Сообщений: 779
Награды: 1
Репутация: 36
Статус: Offline
Цитата ALEXSOLOVEY02 ()
.В мене з навігатора ПАНАСОНІК залишився 2800 мА.В 79 корпус аж проситьья.

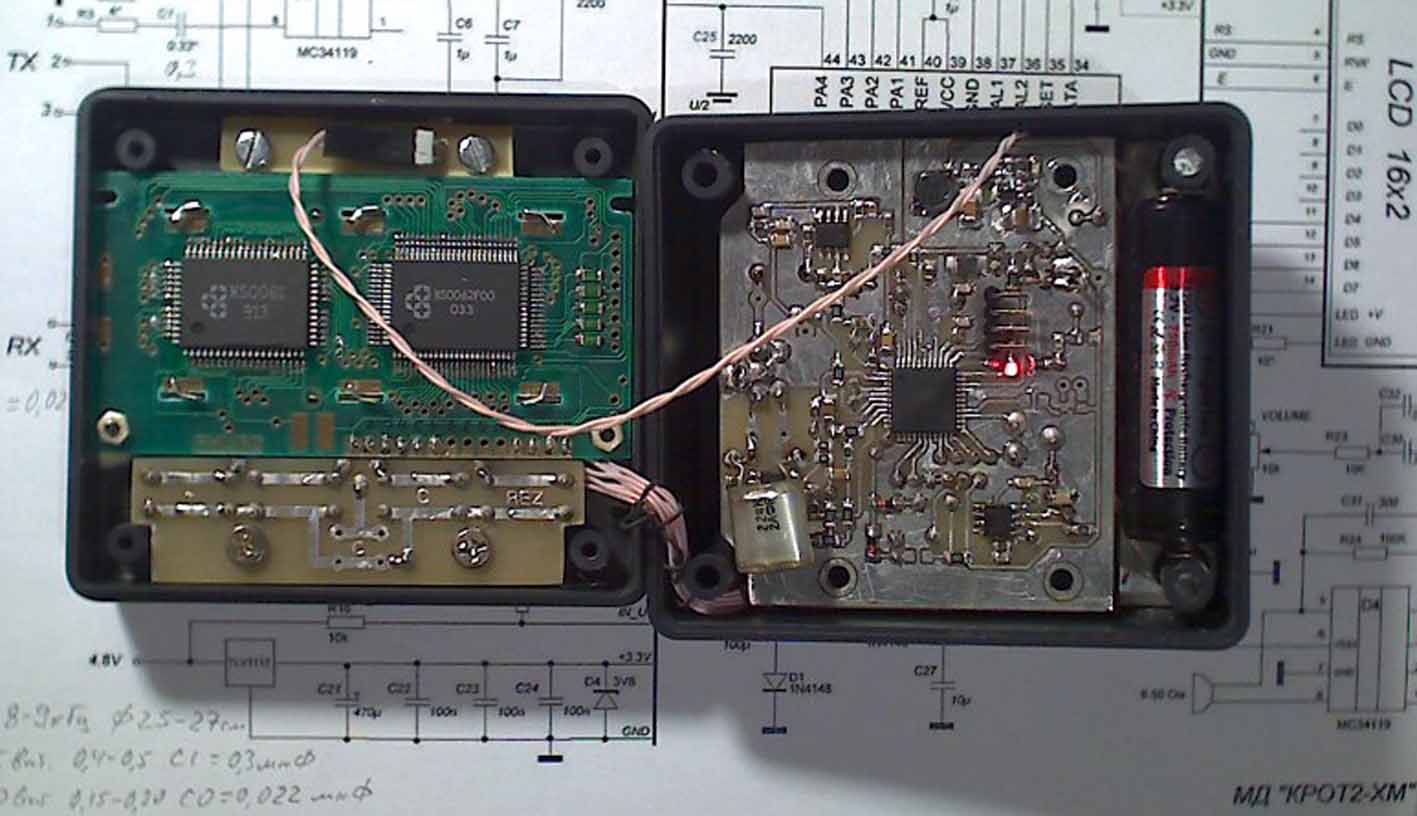

К сожалению Li 18650 в этот корпус не компонуется. Дело в том, по углам расположены элементы крепления половинок корпуса, а по середине расположить очень проблематично. В свою первую конструкцию я впихнул Li 14500 (750 мАч),

но потом отказался от этой идеи и приклеил снаружи внешний батарейный отсек. Мое убеждение - необходимо иметь возможность оперативной замены аккумуляторов.
Прикрепления: 4004761.jpg(99Kb)


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

DemonosДата: Суббота, 14.02.2015, 01:37 | Сообщение # 395
Подполковник
Группа: Пользователи
Сообщений: 108
Награды: 0
Репутация: 1
Статус: Offline
ALEXSOLOVEY02, Не, нормально? 35 лет одной сверлилкой... Я в то время ещё об углы бился...

Сообщение отредактировал Demonos - Суббота, 14.02.2015, 01:40

ALEXSOLOVEY02Дата: Суббота, 14.02.2015, 17:33 | Сообщение # 396
Лейтенант
Группа: Заблокированные
Сообщений: 59
Награды: 0
Репутация: 0
Статус: Offline
Цитата Demonos ()
35 лет одной сверлилкой...
Не хвилюйся їх було багато,ще дві є biggrin .Хто домалює?Кнопки довести треба,варіації на тему ТСВ
Прикрепления: MD_K2-3_Z80_V3-.lay6(446Kb)

DemonosДата: Суббота, 21.02.2015, 19:31 | Сообщение # 397
Подполковник
Группа: Пользователи
Сообщений: 108
Награды: 0
Репутация: 1
Статус: Offline
Подскажите, что можно увидеть и каким прибором, на выходе Тх? Есть сомнения, что намотал 45 витков 0.5. Тока нет. Ни по Кроту, ни по милиамперметру. По осциллографу лезет всякий бред. Вольтаж какой-то идёт. Парадокс в том, что прибор таки включается и худо-бедно работает. Я слегка озадачен.

TCBДата: Воскресенье, 22.02.2015, 01:32 | Сообщение # 398
Генерал-лейтенант
Группа: Модераторы
Сообщений: 779
Награды: 1
Репутация: 36
Статус: Offline
Цитата Demonos ()
что можно увидеть

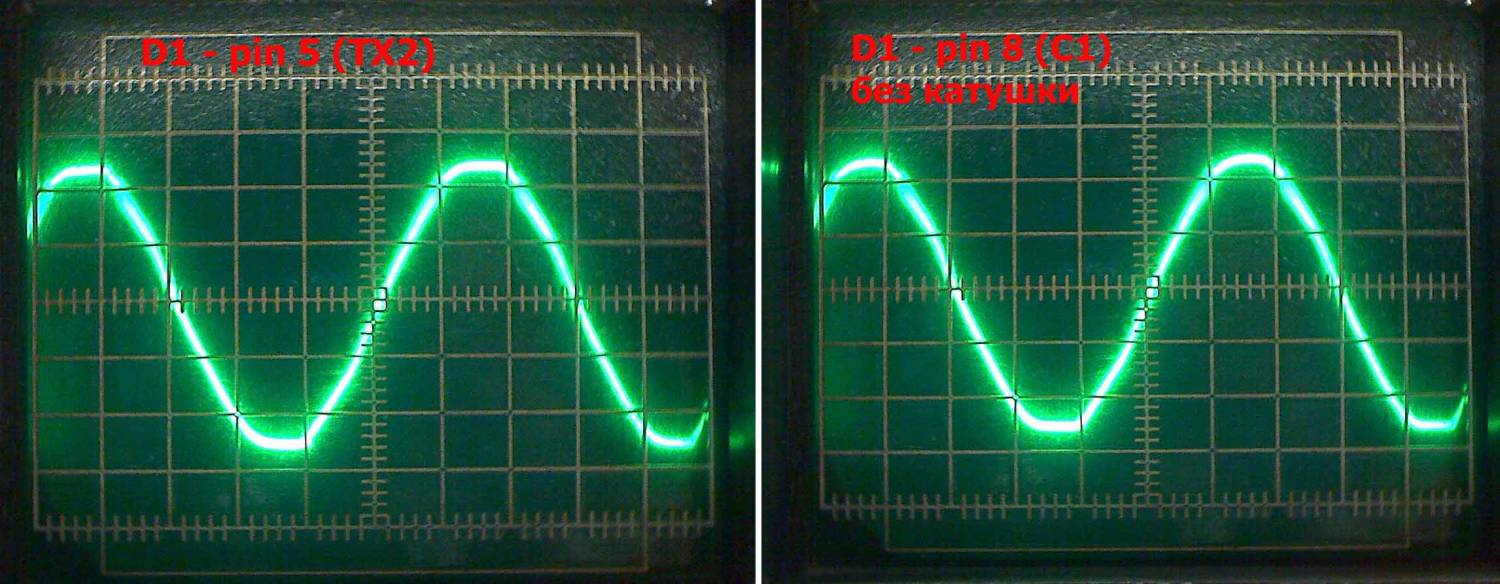

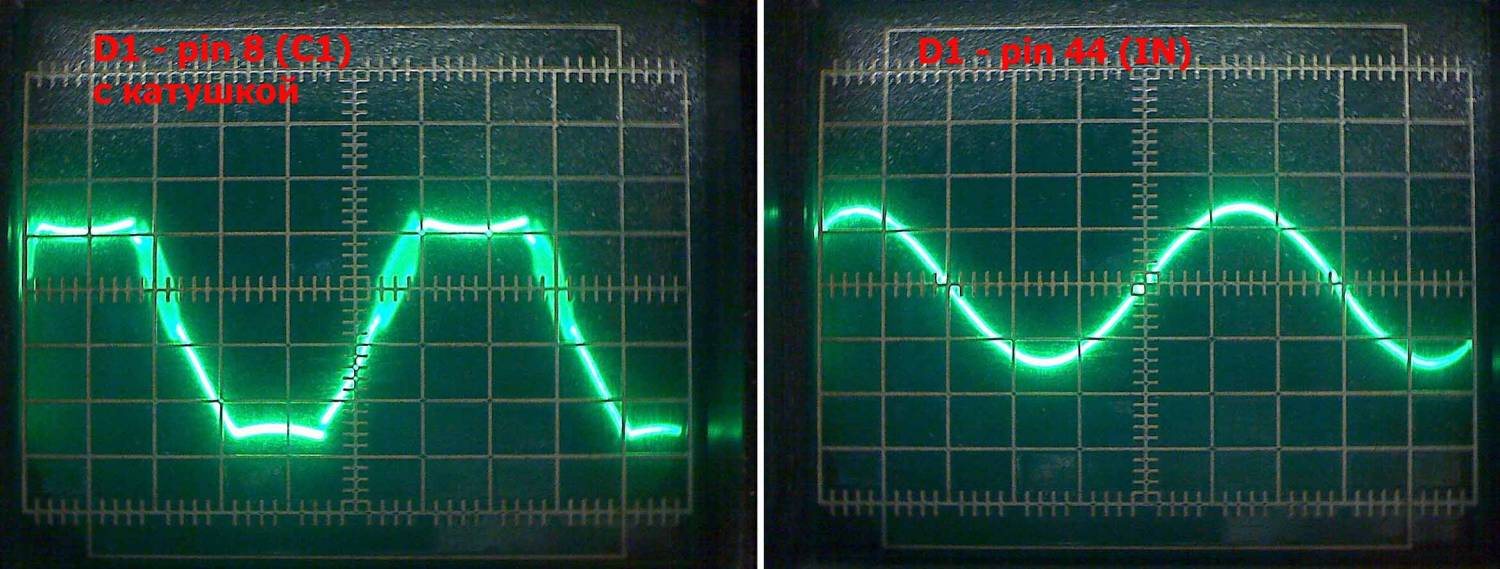

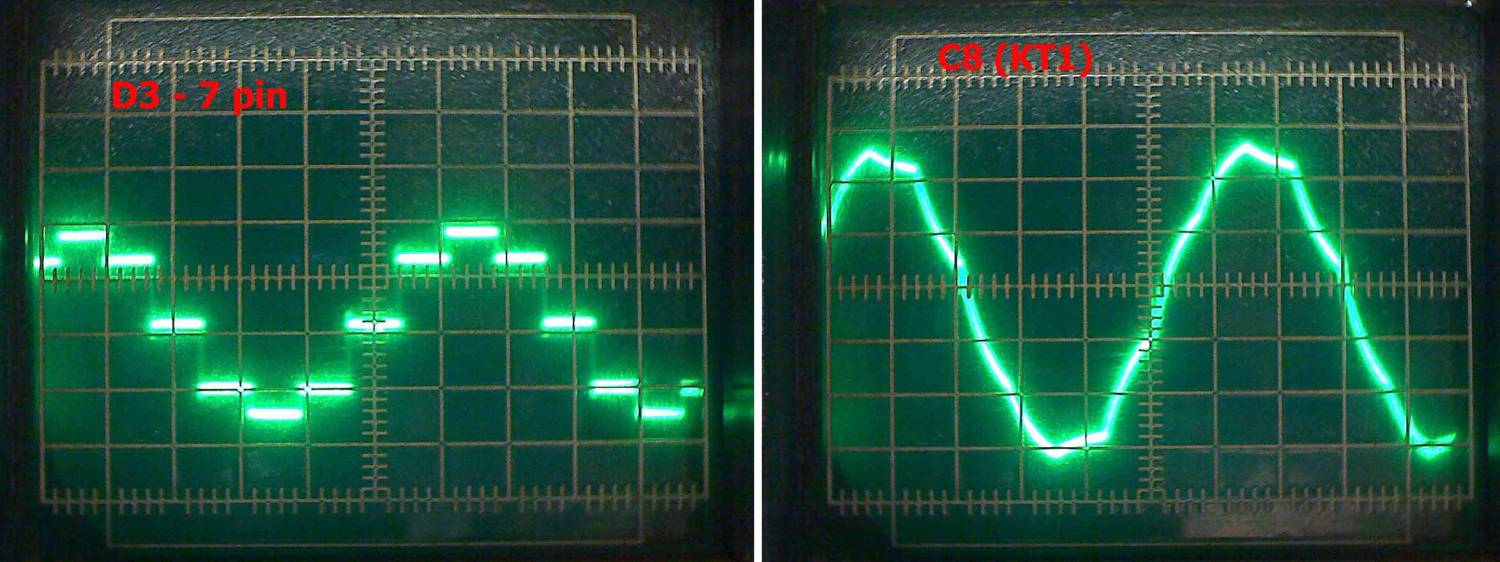

Снял осциллограммы (масштаб разный)






вот что получилось.
Прикрепления: 7887590.jpg(117Kb) · 6344091.jpg(122Kb) · 7898605.jpg(122Kb)


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

DemonosДата: Понедельник, 23.02.2015, 23:23 | Сообщение # 399
Подполковник
Группа: Пользователи
Сообщений: 108
Награды: 0
Репутация: 1
Статус: Offline
спасибо, проверю

Добавлено (23.02.2015, 22:23)
---------------------------------------------
Ничего не выходит. :-( И осцилл, чсх, ничего похожего не кажет. Идёт какой-то шум. В точке КТ и на седьмой ноге вольта в полтора. На выходе ТХ в сотни миливольт. Максимум, что получил - подобие синусоиды с шумом. Может осциллограф гомно (что примерно так и есть), но мне казалось должно быть иначе.
Провода для перемотки Тх не нашел. Подпаял остатки на всякий случай к старой и докрутил пять витков. Подключил - та же песня. Выставил ноль АЦП. Баланс установился в районе 7900Гц. Свелось руками с 1270мВ до 15мВ, дальше кнопочками. Но ноль, блин, ампер и всё тут. Феррит отстраивается. Баланс катушек - ну типа да, тоже что-то произошло. В итоге та же песня. Пасатижи с 20см. Алюминиевая линейка только в статике вплотную. Электромоторчик попискивает в динамике сантиметров с пяти. Может наоборот, сматывать с Тх потихоньку? Куда у меня ток девается?


TCBДата: Понедельник, 23.02.2015, 23:59 | Сообщение # 400
Генерал-лейтенант
Группа: Модераторы
Сообщений: 779
Награды: 1
Репутация: 36
Статус: Offline
Цитата Demonos ()
Провода для перемотки Тх не нашел
Пока катушка и не нужна. Там только 2 последние осциллограммы с подключенной катушкой.
Развертка 20мкс/деление. 1-я осц. 0,2В/дел; 2-я осц. 0,05В/дел; 3-я 4-я 5-я 0,5В/дел (если ничего не перепутал)


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

DemonosДата: Среда, 25.02.2015, 02:17 | Сообщение # 401
Подполковник
Группа: Пользователи
Сообщений: 108
Награды: 0
Репутация: 1
Статус: Offline
Ах ты ж! Внезапно попёр сигнал невиданной чёткости! Пожалуй стоит проверить контакты и разъём.



Добавлено (25.02.2015, 01:17)
---------------------------------------------

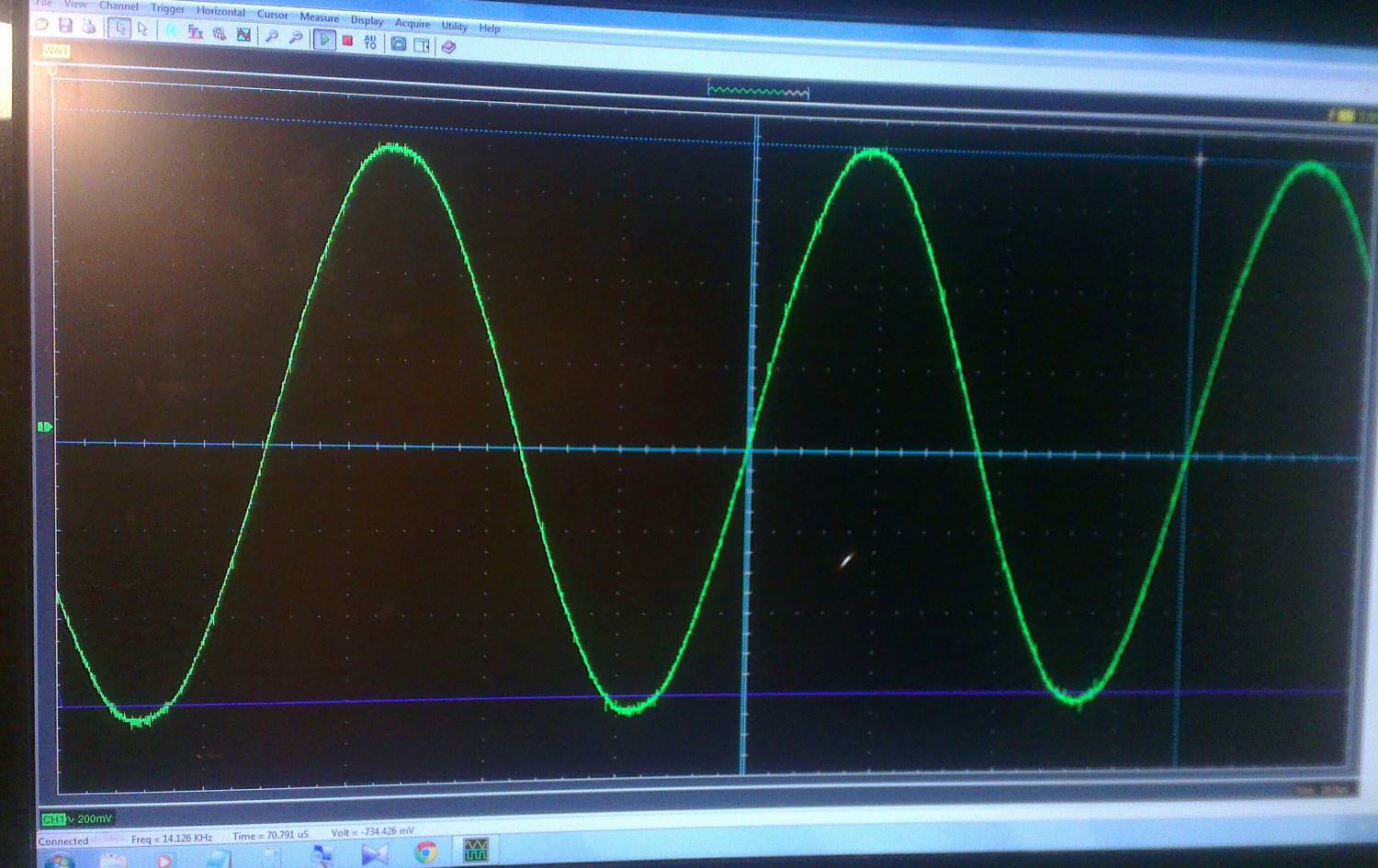

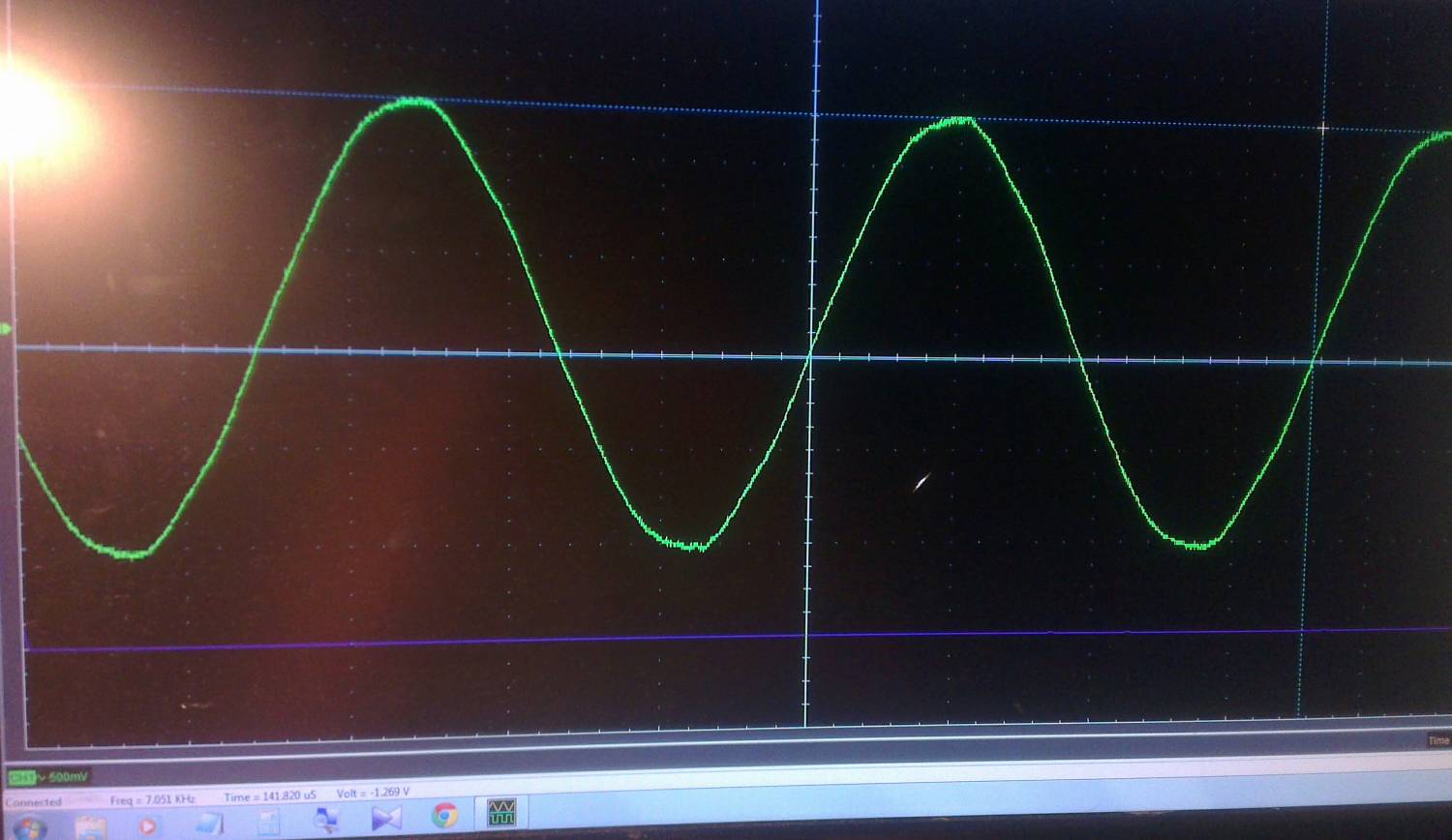

Вобщем всё встало на места. Синус появился, когда подпаялся к ногам конденсатора. Причина неполадок R3. Заместо 4Ом у меня стояли два 8.1К...
Сам себе даю Золотого Лося, буду носить орден две недели. wacko

Прикрепления: 1521140.jpg(96Kb) · 3152868.jpg(132Kb)

AndrewДата: Среда, 25.02.2015, 11:16 | Сообщение # 402
Генералиссимус
Группа: Администраторы
Сообщений: 4586
Награды: 1
Репутация: 62
Статус: Offline
Цитата Demonos ()
Внезапно попёр сигнал невиданной чёткости!
up lol

MajahedДата: Четверг, 19.03.2015, 22:19 | Сообщение # 403
Рядовой
Группа: Пользователи
Сообщений: 5
Награды: 0
Репутация: 0
Статус: Offline
Допоможіть розібратись з підключенням катушки тх. Яка правильна комбінація зеднань: 1-3 ; 1-2 ; чи 2-3? Ну ніяк не можу схему прочитати sad
Зрозумів тільки що:
1контакт це задаючий сигнал( робоча частота передаючого контура ).
2контакт це земля і вибір частоти для контроллера.
3контакт взагалі не зрозумів, підключати чи так і оставить у воздусі.... ?
підскажіть будь ласка куди підключити 3 вивід ТХ, відносно землі wacko


Сообщение отредактировал Majahed - Четверг, 19.03.2015, 22:23

AndrewДата: Четверг, 19.03.2015, 22:51 | Сообщение # 404
Генералиссимус
Группа: Администраторы
Сообщений: 4586
Награды: 1
Репутация: 62
Статус: Offline
Не куда не подключать.

MajahedДата: Четверг, 19.03.2015, 23:07 | Сообщение # 405
Рядовой
Группа: Пользователи
Сообщений: 5
Награды: 0
Репутация: 0
Статус: Offline
Дякую вичерпуюча відповідь. dry
Получаеться ккутшка підєднуеться до контактів ТХ1 і GND ?


Сообщение отредактировал Majahed - Пятница, 20.03.2015, 11:06
