О схеме и работе К-3
fedya_valkiДата: Понедельник, 30.03.2015, 20:37 | Сообщение # 421
Генерал-полковник
Группа: Пользователи
Сообщений: 1198
Репутация: 6
Статус: Offline
Цитата Arbalet91 ()
квазара разобрал ради крота

Зачем? Одно другому не мешает. У меня АВР и два АРМа собраны. Ну и Крот-2, естественно. Буду ещё Кроты делать, но с небольшим отступлением от авторской схемы. Ну и заодно новую прошивку испытаю, которая У. И всегда есть с чем сравнить


Сообщение отредактировал fedya_valki - Понедельник, 30.03.2015, 20:38

ALEXSOLOVEY02Дата: Понедельник, 30.03.2015, 22:26 | Сообщение # 422
Лейтенант
Группа: Заблокированные
Сообщений: 59
Репутация: 0
Статус: Offline
Цитата Arbalet91 ()
Такое чувство что прибор явно способный на большую чувствительность.

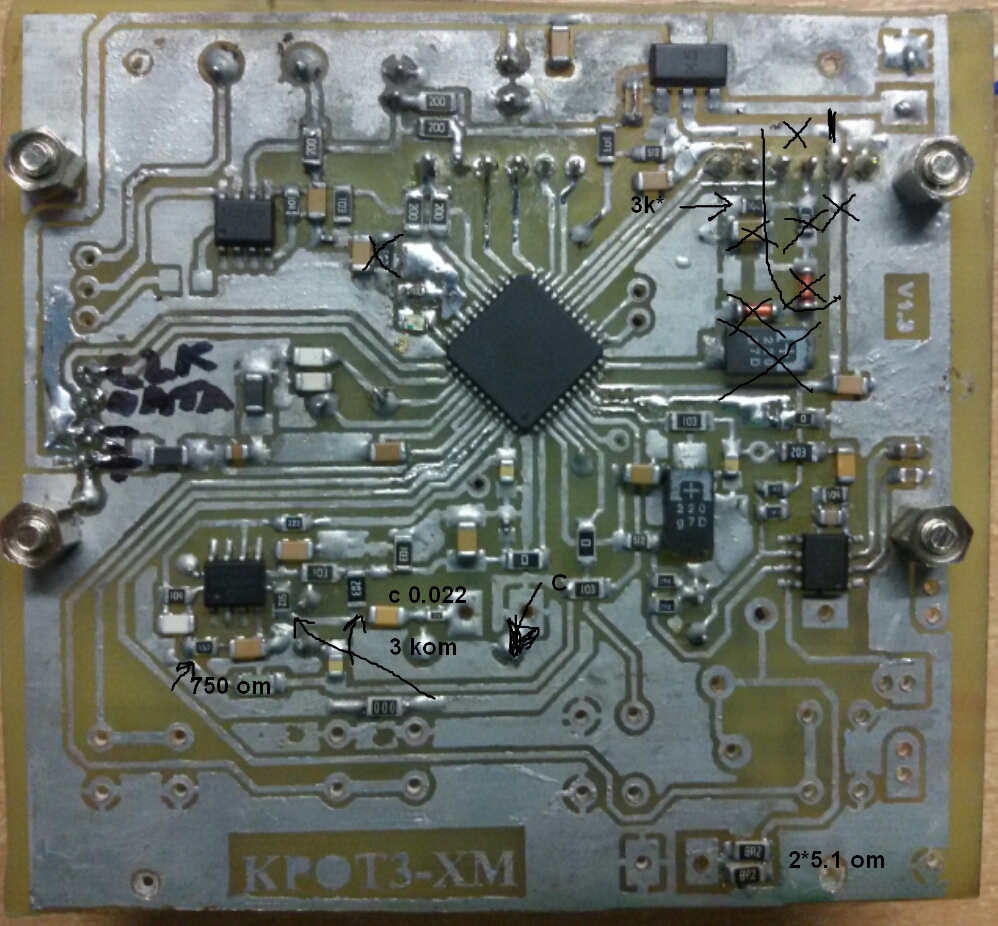

Прикрепления: 6392583.jpg(671Kb)

Arbalet91Дата: Понедельник, 30.03.2015, 23:56 | Сообщение # 423
Полковник
Группа: Пользователи
Сообщений: 151
Репутация: 4
Статус: Offline
А ничего там не нарушится после такой переделки? Там и так пучок деталей так еще и половину выкинуть) ... но всеравно попробую ☺

Подключил катушку к квазару и увидел полтора вольта разбаланс(((((
Катушку за зиму на балконе по ходу покрутило малость. smile
Выброшу нах € р.


Продажа графита!
http://radiodom.org/forum/9-73-1

ALEXSOLOVEY02Дата: Вторник, 31.03.2015, 10:41 | Сообщение # 424
Лейтенант
Группа: Заблокированные
Сообщений: 59
Репутация: 0
Статус: Offline
Цитата Arbalet91 ()
Выброшу нах € р.
Не треба викидати дозведи ферітом.Викениш умножитель напраженія мінуса контрастності.Остальні поміняти номінали.

AndrewДата: Вторник, 31.03.2015, 22:05 | Сообщение # 425
Генералиссимус
Группа: Администраторы
Сообщений: 4278
Репутация: 60
Статус: Offline
Ни чего не нужно выбрасывать! Делайте частоту выше,  увеличивайте КУ входа. Катушку досвести монетой..

Arbalet91Дата: Среда, 01.04.2015, 23:36 | Сообщение # 426
Полковник
Группа: Пользователи
Сообщений: 151
Репутация: 4
Статус: Offline
Катушка у меня только на одну частоту 7200Гц. Т . К кондер ТХ в самой катушке.
Думаю кольцо делать 25см на 10 -11 кГц.
Сегодня осцил пришел. Учусь пользоваться ) happy

Учитесь...А частота у вас маленькая для последних прошивок..Скоро возможно выложу прошивку с большей чуйкой для таких частот.


Продажа графита!
http://radiodom.org/forum/9-73-1

DemonosДата: Пятница, 03.04.2015, 00:54 | Сообщение # 427
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
Пришел мой черёд наваливаться всей массой на грабли. Запутался я с датчиком.
Вот выдался вечерок накануне, снова вернулся к постройке Крота. Сначала готовые неэкранированные катушки свёл на столе до 20мВ. Снял размеры. В Компасе начертил вид датчика, распечатал, склеил. Наклеил на пенопласт. Аккуратно, по лекалу, его обвёл канцелярским ножом. Терморезаком с разными насадками выбрал мясо. Неровности вывел пластилином впритир. Нарезал тонко серпянку (Не кидаться тапками. Что такое стеклопластик я знаю очень хорошо, к слову Николаевские учили..), не обжигал, не вымачивал, просто навалил в несколько слоёв. Решил проверить. Параметры катушек не привожу, пару страниц назад писал.
Подключение ТХ 1,3; РХ холодным концом к экрану кабеля. То ли отвлёкся покурить.
А вот дальше расколбас полный. Не то плохо учил матчасть, не то в алгоритме нестыковка. Однако, приемлемое значение разбаланса получить не удаётся. Расскажу примерную последовательность своих действий. Сначала отключаю разъём датчика. Включаю прибор (штатно). Повер опускаю в ноль. Выключаю. Включаю с плюсом в сервисное меню. Вывожу ноль ацп. Выключаю. Присоединяю разъём. Включаюсь в сервисное меню. Вижу кошмар. Выбираю там, где частота и амперы. Зажимаю ноль. Чего-то происходит. Тапаю кнопку режима до баланса катушек. Там миливатты. Довожу до 80 шевеля катушки. Удерживаю ноль, тормозит на 50, -/+ довожу до 20. Выставляю феррит. Следующим пунктом меню баланс катушек мечется, но ничего не трогаю. Urx= 15-17
Удерживаю реж. Прибор перепискивается, реагирует вяло. В повере выставляю 150мА. В следующем пункте меню ползунок гайна на минимуме, и пишет 1023мВ. Реакция прибора плохая...
Чего я сделал не так?
Прикрепления: 0271392.jpg(177Kb)

TCBДата: Пятница, 03.04.2015, 01:53 | Сообщение # 428
Генерал-лейтенант
Группа: Модераторы
Сообщений: 737
Репутация: 33
Статус: Offline
Цитата Demonos ()
Удерживаю ноль, тормозит на 50
Этого делать не надо - это автобаланс, сейчас значения "А" установить в 0 (нижнее значение то же 0).
Добиваться баланса только манипуляциями с катушкой.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

Arbalet91Дата: Четверг, 09.04.2015, 16:20 | Сообщение # 429
Полковник
Группа: Пользователи
Сообщений: 151
Репутация: 4
Статус: Offline
И так уважаемые... по итогам ваших советов и пожеланий попробовал потанцевать с бубном возле крота 2 . Вот что у меня получилось р10- 750 Ом; р7-10к; р9-3к; р8-7к. Все остальные элементы соответсвуют схеме КРОТ2.
При катушке 25см ДД-- 5 коп СССР 21-22 см по воздуху. Частота ТХ 7100.
S83F2. Режим TURBO.
Включал без кондера С0, то есть без резонанса.
( Я так понимаю что частота РХ должна быть на 2 тисячи Гц ниже ТХ. Тогда получится 4 кГц частота Рх? )
Стоит ли мне настраивать РХ на резонанс?
Если да подскажите как (чуствую себя дураком ) wacko


Продажа графита!
http://radiodom.org/forum/9-73-1

януковичДата: Четверг, 09.04.2015, 21:42 | Сообщение # 430
Генералиссимус
Группа: Модераторы
Сообщений: 3031
Репутация: 49
Статус: Offline
Цитата Arbalet91 ()
Частота ТХ 7100.
Цитата Arbalet91 ()
Я так понимаю что частота РХ должна быть на 2 тисячи Гц ниже ТХ. Тогда получится 4 кГц

7100 - 2000 = 5100, а не 4 кГц.

AndrewДата: Суббота, 25.04.2015, 22:53 | Сообщение # 431
Генералиссимус
Группа: Администраторы
Сообщений: 4278
Репутация: 60
Статус: Offline
Arbalet91, Пошивка какая у вас...Если последняя то делайте частоту 10 кгц, я устал уже советовать...

AliGДата: Воскресенье, 07.06.2015, 01:55 | Сообщение # 432
Подполковник
Группа: Пользователи
Сообщений: 130
Репутация: 3
Статус: Offline
можно вопрос не по теме?..на мд4ю меня забанили именно по этому вопросу..)..странно конечно..но всё таки..можно ли сделать генератор на к 155ла3?..есть схема металлоискателя на ле5..можно ли её заменить на ла3?..вообщем то не важна сама схема..просто сам даташит к этим микросхемам я не нашёл даже в поисковике...точней на сто процентов правильный даташит..много разного в рисунках(распиноаках)..я думаю что вопрос ни стоит того что бы меня забанили и на этом форуме..))..

AndrewДата: Воскресенье, 07.06.2015, 09:45 | Сообщение # 433
Генералиссимус
Группа: Администраторы
Сообщений: 4278
Репутация: 60
Статус: Offline
AliG,  Если 561ЛE5 то по логике она совпадает с 155ЛА3 Но микросхемы разной структуры КМОП и ТТЛ поэтому обвеску нужно менять! какой генератор, схему давайте.

януковичДата: Воскресенье, 07.06.2015, 10:49 | Сообщение # 434
Генералиссимус
Группа: Модераторы
Сообщений: 3031
Репутация: 49
Статус: Offline
С вопросами не имеющими отношения к Кроту-3, наверное нужно переходить в "Курилку"...

Цитата Andrew ()
какой генератор, схему давайте.

Если я правильно понял о каком приборе идет речь, то там генератором служит Атмега... и прибор работает по принципу частотомера. Не нужно этим заморачиваться, прошлый век.  fudge

mir-mebelikievuaДата: Среда, 01.07.2015, 15:17 | Сообщение # 435
Рядовой
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline
Решил сделать Крота , но сразу же наткнулся на парочку вопросов:
1 Что лучше К-2 или К-3
2 Можно ли использовать прошивки от Крот-2 для К-3?
Может у кого то остался список необходимых деталей.
Подскажите пожалуйста
