Крот с мостовой раскачкой-Крот4
fedya_valkiДата: Воскресенье, 08.01.2017, 15:36 | Сообщение # 496
Генералиссимус
Группа: Пользователи
Сообщений: 1271
Репутация: 6
Статус: Offline
fitterpolesov, да Вы сильно не парьтесь с этим, пока ещё никто не писал, что у него порты вылетели из-за подсветки. У меня, правда, индикаторы вообще стоят без подсветки, поэтому эти порты никогда и не вылетят.
Автор Крота дал базовую схему, минимализированную по количеству деталей, а каждый волен делать так, как ему нравится, боитесь за порты - поставьте эммитерный повторитель, никто не запрещает

AndrewДата: Воскресенье, 08.01.2017, 16:14 | Сообщение # 497
Генералиссимус
Группа: Администраторы
Сообщений: 4358
Репутация: 62
Статус: Offline
Цитата fedya_valki ()
Автор Крота дал базовую схему, минимализированную по количеству деталей, а каждый волен делать так, как ему нравится, боитесь за порты - поставьте эммитерный повторитель, никто не запрещает
Золотые слова!

fitterpolesovДата: Воскресенье, 08.01.2017, 22:18 | Сообщение # 498
Подполковник
Группа: Пользователи
Сообщений: 124
Репутация: 0
Статус: Offline
Дык, уже поставили smile

AndrewДата: Воскресенье, 08.01.2017, 22:27 | Сообщение # 499
Генералиссимус
Группа: Администраторы
Сообщений: 4358
Репутация: 62
Статус: Offline
Цитата fitterpolesov ()
Дык, уже поставили
Ну теперь у вас прибор будит на метр бить!..

fitterpolesovДата: Понедельник, 09.01.2017, 11:27 | Сообщение # 500
Подполковник
Группа: Пользователи
Сообщений: 124
Репутация: 0
Статус: Offline
Цитата Andrew ()
Ну теперь у вас прибор будит на метр бить!..

Не, не бить, а светить индикатором smile
Андрей, я по тому же вопросу, с платной прошивкой. В готовом приборе Вы сможете прошить? Разъем на плате и шлейф в комплекте... Сначала хочу разобраться с прибором, покурить обычную, может, устроит.

de-si-gnДата: Четверг, 12.01.2017, 02:03 | Сообщение # 501
Генерал-майор
Группа: Пользователи
Сообщений: 287
Репутация: 4
Статус: Offline

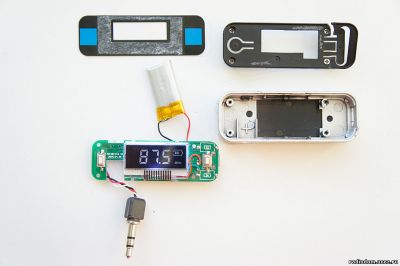

Andrew, разобрал я второй дешевый FM трансмиттер



Замкнул оба входа, 1ком на землю, и 100n на выход BEEP (26 нога D3). D4 перевел в спящий режим высоким уровнем на 1 ноге.
В результате получил отличный громкий сигнал без фона на встроенный приемник в смартфоне!
Думаю подключить по такой схеме, нужен только сигнал FM ON (и пункт в меню). Можно его внедрить в Крот4?

Прикрепления: 7870882.jpg(68Kb) · 5798403.jpg(86Kb)


Сообщение отредактировал de-si-gn - Четверг, 12.01.2017, 02:09

AndrewДата: Четверг, 12.01.2017, 12:17 | Сообщение # 502
Генералиссимус
Группа: Администраторы
Сообщений: 4358
Репутация: 62
Статус: Offline
Можно! У вас какая прошивка?  Только я бы упростил. Просто единица с Д3 идет на питание FM и 1 ногу Д4
Измерите потребление ФМ девайса!
ПС. А почему вы 1 к на землю кинули? Какой самый комфортный уровень громкости нужно ставить на Кроте?

ruslanMRFДата: Четверг, 12.01.2017, 12:45 | Сообщение # 503
Подполковник
Группа: Пользователи
Сообщений: 140
Репутация: 0
Статус: Offline
Цитата Andrew ()
Можно!
Та сделайте под какуето конкретную микросхему да и все.

януковичДата: Четверг, 12.01.2017, 12:48 | Сообщение # 504
Генералиссимус
Группа: Модераторы
Сообщений: 3097
Репутация: 50
Статус: Offline
Я мороза не боюсь,
Как умею веселюсь.
     в.янукович (писатель и поэт).  biggrin


AndrewДата: Четверг, 12.01.2017, 14:43 | Сообщение # 505
Генералиссимус
Группа: Администраторы
Сообщений: 4358
Репутация: 62
Статус: Offline
янукович, Хорошо что у нас мост безрезонансный!)   https://www.youtube.com/watch?v=2vTpc323iwg

de-si-gnДата: Четверг, 12.01.2017, 20:43 | Сообщение # 506
Генерал-майор
Группа: Пользователи
Сообщений: 287
Репутация: 4
Статус: Offline
Andrew, замерил потребление ФМ:
При напряжении 3,5В ток с подсветкой 26мА, без подсветки 22мА (думаю для порта много).
Прошивка будет K4-G-S6M, пробовал на K2-GAIN-S4-уровень громкости сейчас оптимальный.
Во 2 Кроте ФМ у меня  подключен через резистор к выходу усилителя - звук хуже, чем на схеме выше.

Как вариант можно использовать еще вот такой готовый недорогой транмиттер (чуть дороже, но меньше по габаритам)
https://ru.aliexpress.com/item/New-FM-Radio-Transmitter-Module-PLL-Wireless-Digital-Microphone-Stereo-87-108MHZ/32709062637.html?spm=2114.14010208.99999999.262.hN1b75

Прикрепления: 9847926.jpg(28Kb)


Сообщение отредактировал de-si-gn - Четверг, 12.01.2017, 20:49

AndrewДата: Четверг, 12.01.2017, 22:13 | Сообщение # 507
Генералиссимус
Группа: Администраторы
Сообщений: 4358
Репутация: 62
Статус: Offline
Хмега на порт вроде 40мА держит.  Вы мне скажите в какую программу вставить управление ФМ.   К4 вы уже запустили? Модуль который вы привели мне меньше нравиться там управление сложнее и цена выше...

de-si-gnДата: Четверг, 12.01.2017, 22:36 | Сообщение # 508
Генерал-майор
Группа: Пользователи
Сообщений: 287
Репутация: 4
Статус: Offline
Вставить в  K4-G-S6M, разводку платы поправлю  и буду собирать

AndrewДата: Четверг, 12.01.2017, 22:58 | Сообщение # 509
Генералиссимус
Группа: Администраторы
Сообщений: 4358
Репутация: 62
Статус: Offline
Вставил! Чтобы не плодить нового режима  вставил в управление громкостью. Жать "+" пока не появиться "F"
Другими словами ФМ включиться при максимальной громкости +1. Громкость сигнала регулируется в приемном устройстве. Управление ПИН33 - Д3. ( 1-ВКЛ 0-ВЫКЛ.)
Не проверял...
Прикрепления: K4-G-S6FM.hex(85Kb)

de-si-gnДата: Четверг, 12.01.2017, 23:11 | Сообщение # 510
Генерал-майор
Группа: Пользователи
Сообщений: 287
Репутация: 4
Статус: Offline
Спасибо! Проверю, напишу как работает...
