| В продолжении http://www.radiodom.org/forum/7-40-27266-16-1536765720 начатого проекта выше, добавляю ещё пару фоток:
Сообщение отредактировал 1707 - Вторник, 18.09.2018, 16:56 |
| |
| |
| 1707 | Дата: Вторник, 18.09.2018, 17:02 | Сообщение # 872 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline
| Так как стоит ограничение в 5 фото, то дополню пост ниже.
Намоточные данные:
Tx - 0,4мм, 45 витков (±1), 1,07mH, 4,0Ом
Rx - 0,2мм, 150 витков (±1), 11,0mH, 47,7Ом
|
| |
| |
| Piton | Дата: Вторник, 18.09.2018, 20:16 | Сообщение # 873 |
|
Подполковник
Группа: Пользователи
Сообщений: 116
Статус: Offline
| Поменял сегодня микросхему, брал уже в другом месте, дороже, но зато работает. Проверял на частоте 15кГц., питание 5в. В нормальном режиме максимальный размах на катушке 68в, ток 240мА, в режиме моста размах 120в, ток 420мА. Синусоида без искажений что по напряжению, что по току. Микросхема не греется, так что кому будет интересно, можете попробовать такую замену при случае.
|
| |
| |
| Andrew | Дата: Среда, 19.09.2018, 15:18 | Сообщение # 874 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Цитата Piton (  ) Поменял сегодня микросхему, брал уже в другом месте, дороже, |
| |
| |
| Piton | Дата: Среда, 19.09.2018, 16:08 | Сообщение # 875 |
|
Подполковник
Группа: Пользователи
Сообщений: 116
Статус: Offline
| Цитата Andrew ( ) напишите
http://radiocom.dn.ua/radioko....2sm8002
Та, что сгорела(NS8002) брал за 8гр. в другом магазине, сейчас взял в "Имраде", в "radiocom" увидел уже, когда купил в "Имраде", цена хорошая, может и работать будет так же, магазин этот знаю, много чего там брал.
Есть ещё один нюанс: чтоб она так работала, нужно как в даташите соединить ножки 2 и 3 между собой и дальше на конденсатор, как в схеме. Эта, что взял, при первом включении запустилась также, как и MC34119, только после закорачивания заработала, как я описал.
Стабилизатор на 5в для усилителя надо ставить в корпусе ТО-220 и маленький радиатор, 223-й греется при максимальном токе.
Сообщение отредактировал Piton - Четверг, 20.09.2018, 13:57 |
| |
| |
| 1707 | Дата: Суббота, 22.09.2018, 23:43 | Сообщение # 876 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline
| .Доброй ночи. Может кто то знает аналоги корпуса Z80 под плату v7-04?
|
| |
| |
| mer186223 | Дата: Воскресенье, 23.09.2018, 19:29 | Сообщение # 877 |
|
Рядовой
Группа: Пользователи
Сообщений: 11
Статус: Offline
| Пытаюсь сделать свою разводку крота, под корпус Z-55, под мелкий 1602 из кофе машин, + плоский литий в качестве питания, хочется чтоб из прибора выходил только один кабель датчика.
тяжелое это дело, для меня.
|
| |
| |
| Andrew | Дата: Воскресенье, 23.09.2018, 19:45 | Сообщение # 878 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Цитата mer186223 ( ) тяжелое это дело, |
| |
| |
| 4ff5fd2 | Дата: Воскресенье, 23.09.2018, 22:42 | Сообщение # 879 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| Цитата Piton ( ) Та, что сгорела(NS8002)
при установке 8002 в Крот для Тх очень возможно самовозбужнение на ВЧ.
Я использовал LM4871M производства NSC http://www.radiodom.org/forum/7-40-22895-16-1506873897
|
| |
| |
| Piton | Дата: Понедельник, 24.09.2018, 07:34 | Сообщение # 880 |
|
Подполковник
Группа: Пользователи
Сообщений: 116
Статус: Offline
| Цитата 4ff5fd2 ( ) использовал LM4871M |
| |
| |
| Котигорошко | Дата: Суббота, 10.11.2018, 23:36 | Сообщение # 881 |
|
Подполковник
Группа: Пользователи
Сообщений: 111
Статус: Offline
| з 4871
|
| |
| |
| prosvetekvator | Дата: Воскресенье, 11.11.2018, 09:37 | Сообщение # 882 |
 Майор
Группа: Пользователи
Сообщений: 85
Статус: Offline

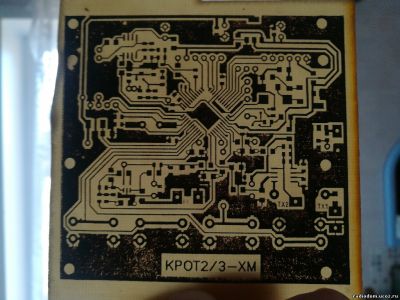

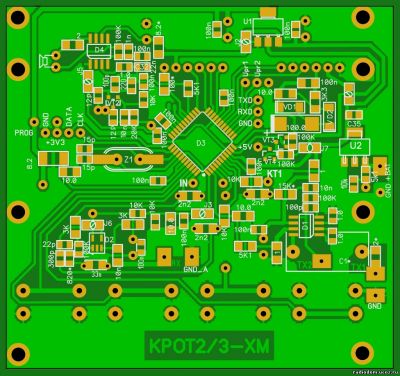

| Доработал плату под AMS1117 5.0 и отредактировал модуль ФМ.
Уже протравил, ЛУТом получилось со второго раза.
Если есть косяки, напишите - исправлю.Файл прикрепил.
|
| |
| |
| 1707 | Дата: Пятница, 23.11.2018, 19:45 | Сообщение # 883 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline
| Такой вопрос, может есть какой то секрет или нюанс при распайка разъема к плате? Заметил, собранная плата не шумит вообще, подпаял разъем и получи распишись 23 мВ. Использую те же проводки что и кабель датчика, может другими какими?
|
| |
| |
| prosvetekvator | Дата: Пятница, 23.11.2018, 20:23 | Сообщение # 884 |
|
Майор
Группа: Пользователи
Сообщений: 85
Статус: Offline
| 1707, корпус разъема подпачйте к земле на плате, снозится до 10
|
| |
| |
| 4ff5fd2 | Дата: Пятница, 23.11.2018, 21:10 | Сообщение # 885 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| 1707,
витая пара в экране на Тх и на Rx . Экран Rx подключен также к корпусу разъема.Каждый экран припаян на общий платы. На индикаторе 3мв.
|
| |
| |
|
|
