Самодельные катушки ІВ металодетекторов.
capicatorДата: Воскресенье, 14.12.2014, 15:52 | Сообщение # 361
Рядовой
Группа: Пользователи
Сообщений: 7
Репутация: 0
Статус: Offline
Цитата янукович ()
Потом, при подключении, только выбрать из "меню" тот, или иной профиль... дело 2-х секунд.
Спасибо за ответы!


За добро отблагодари сразу, за зло - отложи на пот.

yri3825Дата: Среда, 17.12.2014, 18:49 | Сообщение # 362
Майор
Группа: Пользователи
Сообщений: 93
Репутация: 4
Статус: Offline
Собираю новую катушку.Сделал экран из графитовой смеси по концам меряю прибором 130ом и 230ом,не перебор ли с сопротивлением?

януковичДата: Среда, 17.12.2014, 18:56 | Сообщение # 363
Генералиссимус
Группа: Модераторы
Сообщений: 2996
Репутация: 49
Статус: Offline
Немного перебор... Можно попробовать аккуратно, мелкой наждачкой счистить.

vandrДата: Среда, 17.12.2014, 19:36 | Сообщение # 364
Подполковник
Группа: Пользователи
Сообщений: 111
Репутация: 2
Статус: Offline
К Кроту присматриваюсь,перечитываю форум.Использую графит с трубзавода,мешаю с пва,с зазором покрываю катушки.Очень маленькое сопротивление(0-20 0м).Влияет ли на прием?Собирал Термов и Вайтс идх про.Или с лаком повысится?

януковичДата: Среда, 17.12.2014, 19:45 | Сообщение # 365
Генералиссимус
Группа: Модераторы
Сообщений: 2996
Репутация: 49
Статус: Offline
Это дело не в лаке, или ПВА... Здесь или графит непонятный (бывает с примесями меди), или концентрация слишком высока. Попробуйте смешивать графит с "разбавителем" в разных пропорциях, потом нанесите полосками смесь на лист бумаги... и после высыхания делайте замеры. И еще... Если датчик сбалансирован, попробуйте поднести к нему баночку с графитом... и наблюдайте как будет изменяться баланс. Если "уйдет" критически, то такой графит (скорее всего) с примесями металлов и для экранировки он не годится.

vandrДата: Среда, 17.12.2014, 20:44 | Сообщение # 366
Подполковник
Группа: Пользователи
Сообщений: 111
Репутация: 2
Статус: Offline
Пробую на Вайтсе,подношу как монету,около полтора кг-синусоида не меняется вообще.С замерами попробую позже,возможно слой толстоват(на пальцах,когда растираю,не как пыль,крупнее.

solovey_Дата: Суббота, 27.12.2014, 01:37 | Сообщение # 367
Полковник
Группа: Пользователи
Сообщений: 157
Репутация: 0
Статус: Offline
Цитата vandr ()
vandr
ДЕЛАЙ ЗАЗОР.ЭКРАН ЛИШНИМ НЕ БЫВАЕТ.У МЕНЯ 150-200 ОМ ,НОРМАЛЬНО РАБОТАЮТ ДАТЧИКИ.И ПО КОЛИЧЕСТВУ ВИТКОВ,В ПЕРЕДАЮЩЕЙ КАТУШКЕ,Я РЕКОМЕНДОВАЛ БЫ НЕ МЕНЕЕ 45 ВИТКОВ.И БУДЕТ ВАМ ГЛУБИНА ОБНАРУЖЭНИЯ.Я ТАК ЗНАЮ. biggrin

уц6ссДата: Пятница, 02.01.2015, 17:45 | Сообщение # 368
Подполковник
Группа: Пользователи
Сообщений: 126
Репутация: 1
Статус: Offline
пересчитал для Датчик F75 - Частота - 12,8kHz
- Rx - 7mH, 37ohm 117витков 0.22провод
- Tx - 0.7mH, 3ohm 37 витков 0.44 провод
попалась интересная статейка по поводу эпоксидной смолы
как и советавли мне раньше обмотка катушки  должна быть обмотана
Прикрепления: 8581256.jpg(280Kb)


Сообщение отредактировал уц6сс - Пятница, 02.01.2015, 18:17

gurdalДата: Суббота, 03.01.2015, 12:42 | Сообщение # 369
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 2
Статус: Offline
25-27 см DD катушка для цилиндра диаметром круга не мог сказать, мои проблемы примерно на 20 см.???
Прикрепления: 6739079.jpg(395Kb)

okДата: Суббота, 03.01.2015, 16:41 | Сообщение # 370
Сержант
Группа: Пользователи
Сообщений: 30
Репутация: 0
Статус: Offline
В статье уц6сс, упоминается пластификатор, обычно на форумах нет советов  о том чтобы добавлять его в епоксидку для изготовление датчика.  А он наверно таки нужен, кто как думает?

АРСЕНАЛДата: Суббота, 03.01.2015, 18:15 | Сообщение # 371
Генерал-майор
Группа: Модераторы
Сообщений: 469
Репутация: 6
Статус: Offline
Цитата ok ()
упоминается пластификатор
В клеях епоксидных он есть,нет только в чистых епоксидных смолах.Тоесть те упаковки картонные , что все покупают - это и есть епоксидный клей и он уже с пластификаторами.
Если очень хочется поэкспериментировать, то можно попробовать добавить в смолу натертую в пыль резину...и у меня есть подозрения,что некоторые фирменные катушки что то похожее имеют в заливке - при ремонте таких....под горячим паяльником чувствуется запах каучука...

уц6ссДата: Суббота, 03.01.2015, 18:29 | Сообщение # 372
Подполковник
Группа: Пользователи
Сообщений: 126
Репутация: 1
Статус: Offline
а если взять автомобильный герметик и обмазывать им  при намотке провод?
получится в  оболочке  не будет так на катушку давить при перепадах температуры
и про рх у нас получается перебор с витками тут конечно чуть от температуры  и поплыл баланс если меньше будет витков то будет стабильнее
уровень на выводах рх прямопорционален числу витков.  площади витков .частоте что можно заметить в последней прошивке
с увеличением частоты увеличивается чувствительность если это конечно не программно

можно увеличить сечение рх чтобы добавился уровень.добротность мы всё равно гасим низким сопротивлением усилителя
так что фаза не пострадает

надо взять за основу параметры фирменной катушки которая хорошо работает на кроте
Прикрепления: 3555162.gif(2Kb)


Сообщение отредактировал уц6сс - Суббота, 03.01.2015, 19:31

okДата: Суббота, 03.01.2015, 20:03 | Сообщение # 373
Сержант
Группа: Пользователи
Сообщений: 30
Репутация: 0
Статус: Offline
АРСЕНАЛ, Спасибо что объяснили.
Цитата уц6сс ()
и про рх у нас получается перебор с витками
Еще немного и у Вас получится вывести закон ДА
Суммарная площадь сечения по меди катушки ТХ не должна быть больше, чем суммарная площадь сечения по меди катушки RX.
Объяснение:
Чем больше сечение, тем больше количество силовых линий магнитного поля.
Соответственно, если от катушки ТХ количество силовых линий магнитного
поля будет больше, чем от катушки RX, то и поле катушки RX не будет в
состоянии компенсировать поле катушки ТХ - одна линия силового поля
одной катушки не может компенсировать две линии силового поля другой
катушки.

уц6ссДата: Суббота, 03.01.2015, 20:16 | Сообщение # 374
Подполковник
Группа: Пользователи
Сообщений: 126
Репутация: 1
Статус: Offline

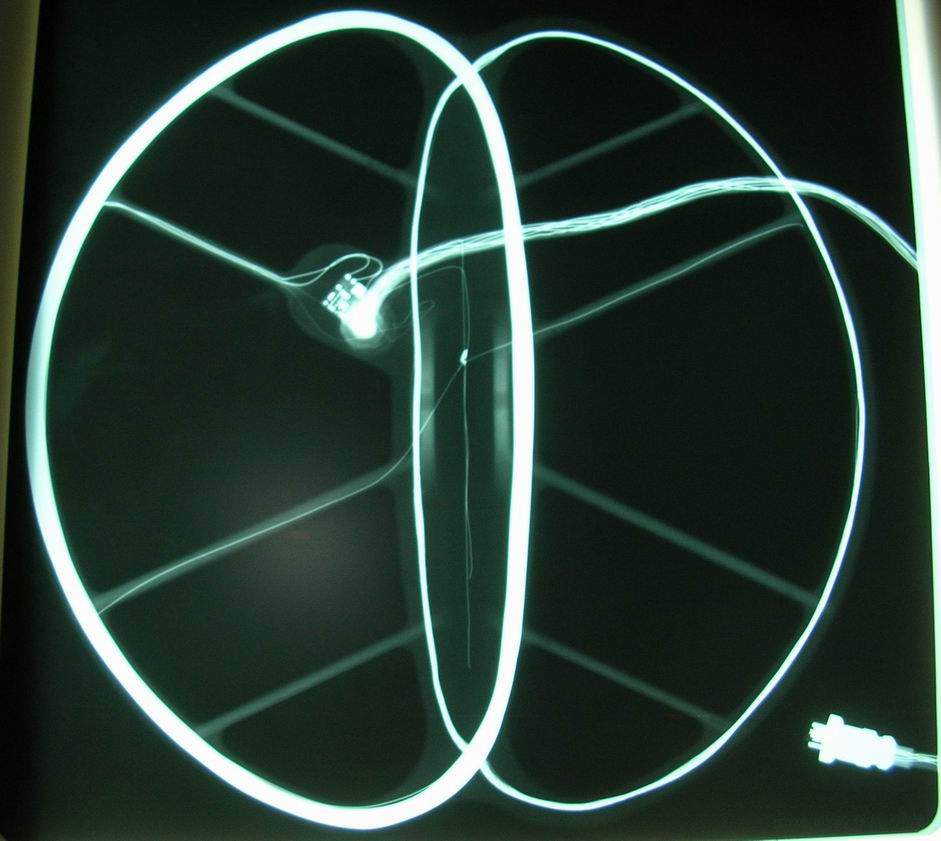

посмотрите фото фирменных катушек там как -то этот закон не изучили

надо их отправлять к ему на учёбу

у нас рх около 200 витков в каком фирмовом приборе столько .так какая может быть стабильность с таким количеством
Прикрепления: 2748528.jpg(82Kb)


Сообщение отредактировал уц6сс - Суббота, 03.01.2015, 20:32

ALEXSOLOVEY02Дата: Суббота, 03.01.2015, 23:37 | Сообщение # 375
Лейтенант
Группа: Заблокированные
Сообщений: 59
Репутация: 0
Статус: Offline
Цитата уц6сс ()
надо их отправлять к ему на учёбу
ДО ДА.ЦЕ ЙОГО ТЕОРІЇ. biggrin

Добавлено (03.01.2015, 22:37)
---------------------------------------------
Цитата уц6сс ()
у нас рх около 200 витков в каком фирмовом приборе столько .так какая может быть стабильность с таким количеством

При чому кількість до стабільності?У Вайтсів 270 витків !У мене всі датчики стабільні,розклинюю сухими деревяшками.Прогріваю в духовці при 120" кілька раз до кінцевої заливки.200-300 мВ пливуть ,при+-30 " С..Можу ДД-30 8Кгц продати.Стабільна аж страашно.Продаються затверджувачі з 0 температурним кофіціентом .Ном тел 0679608949 .Епоксідка мікросфери-відправка по УКРАЇНІ,всі види.


Сообщение отредактировал ALEXSOLOVEY02 - Суббота, 03.01.2015, 23:48
