Самодельные катушки ІВ металодетекторов.
okДата: Суббота, 22.11.2014, 18:54 | Сообщение # 331
Сержант
Группа: Пользователи
Сообщений: 30
Репутация: 0
Статус: Offline
фото
Прикрепления: 7370930.jpg(67Kb)

януковичДата: Суббота, 22.11.2014, 20:09 | Сообщение # 332
Генералиссимус
Группа: Модераторы
Сообщений: 3098
Репутация: 50
Статус: Offline
Моя думка такая... нужно перематывать обмотки... В этот корпус они уже не пойдут. sad Но не расстраивайтесь, они не пропадут. У меня есть в мыслях, этой зимой, сделать без-корпусный датчик.... Потом, если что, вместе будем делать.  smile

okДата: Суббота, 22.11.2014, 22:26 | Сообщение # 333
Сержант
Группа: Пользователи
Сообщений: 30
Репутация: 0
Статус: Offline
Янукович а как перематывать? Как узнать нужное расстояние между ровными частями DD обмоток, уменьшать эксперементально или есть какая-то формула? О безкорпусном датчике и сам думаю, идея хорошая.

януковичДата: Воскресенье, 23.11.2014, 05:59 | Сообщение # 334
Генералиссимус
Группа: Модераторы
Сообщений: 3098
Репутация: 50
Статус: Offline
Такой формулы нет.... Но у Вас уже есть опыт, теперь точно получится... Расстояние между половинками, в "рабочей" зоне датчика, должно быть около 2.5см (приблизительно).

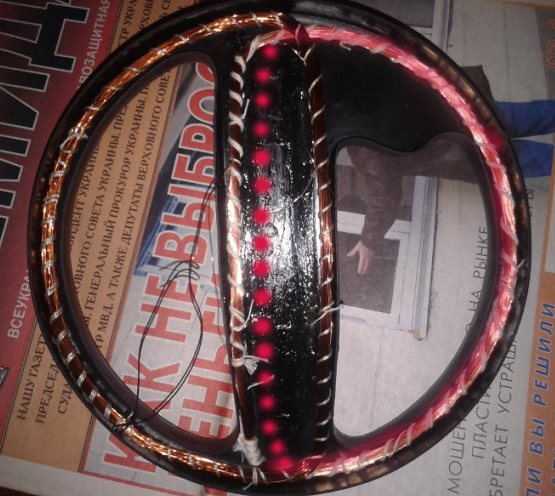

П.С. У Вас сама окружность, в обмотке, правильная... А "прямая" часть, немого за-большая... Чуть-чуть сместите гвоздики... приблизительно так:

Прикрепления: 8108199.jpg(208Kb)


Сообщение отредактировал янукович - Воскресенье, 23.11.2014, 08:24

януковичДата: Воскресенье, 23.11.2014, 08:30 | Сообщение # 335
Генералиссимус
Группа: Модераторы
Сообщений: 3098
Репутация: 50
Статус: Offline

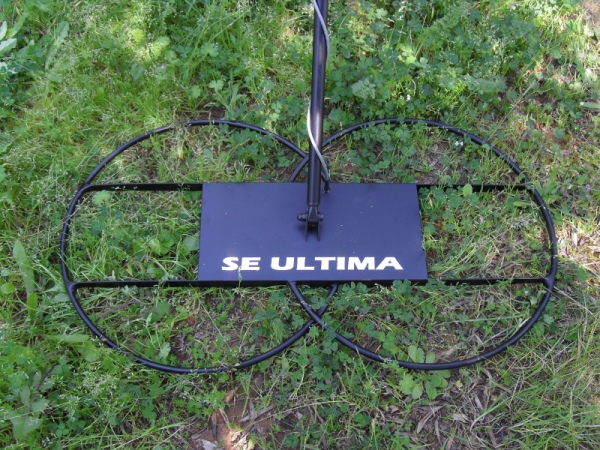

А вот на "безкаркасный вариант датчика, меня сподвигла такая фотка...



Можно будет попробовать сделать именно такой формы, "ОО", только в уменьшеном виде... 15-18 см. в окружности на катуху.  wink
Прикрепления: 3225752.jpg(192Kb)

okДата: Воскресенье, 23.11.2014, 12:55 | Сообщение # 336
Сержант
Группа: Пользователи
Сообщений: 30
Репутация: 0
Статус: Offline
Спасибо. Я находил информацию что датчик с такой формой как на Вашем фото самый глубокий, так что есть смысл попробовать.

solovey_Дата: Понедельник, 08.12.2014, 22:39 | Сообщение # 337
Полковник
Группа: Пользователи
Сообщений: 157
Репутация: 0
Статус: Offline

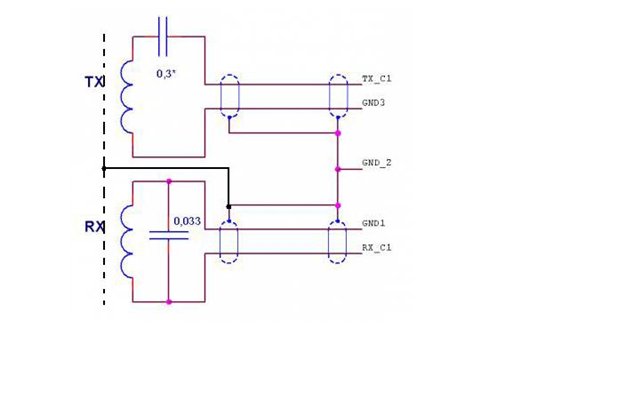

Прикрепления: 4977809.jpg(18Kb)

solovey_Дата: Понедельник, 08.12.2014, 22:50 | Сообщение # 338
Полковник
Группа: Пользователи
Сообщений: 157
Репутация: 0
Статус: Offline

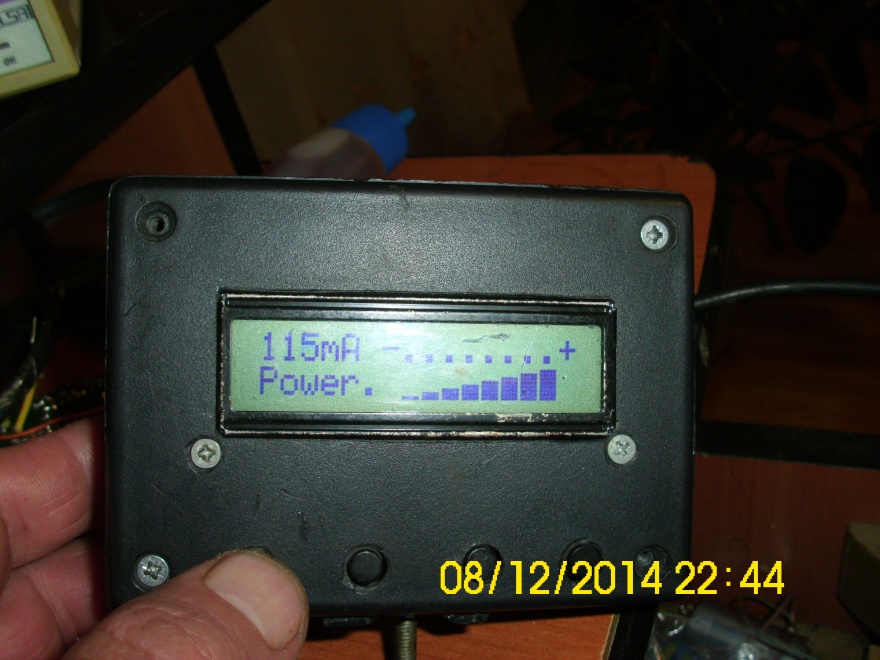

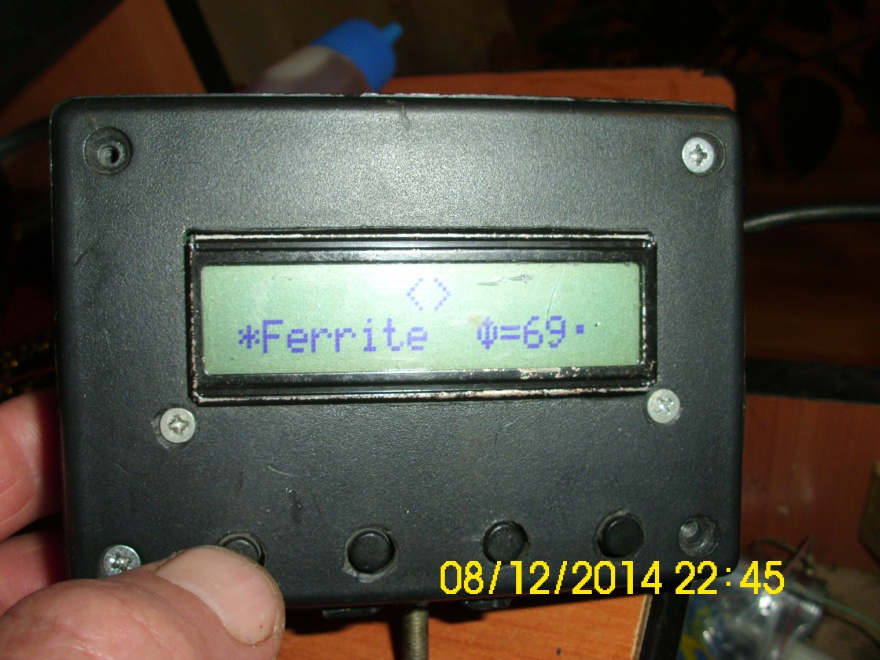

Прикрепления: 5418615.jpg(187Kb) · 4907076.jpg(208Kb) · 2087037.jpg(199Kb) · 0274700.jpg(200Kb)


Сообщение отредактировал solovey_ - Понедельник, 08.12.2014, 22:52

януковичДата: Понедельник, 08.12.2014, 23:13 | Сообщение # 339
Генералиссимус
Группа: Модераторы
Сообщений: 3098
Репутация: 50
Статус: Offline

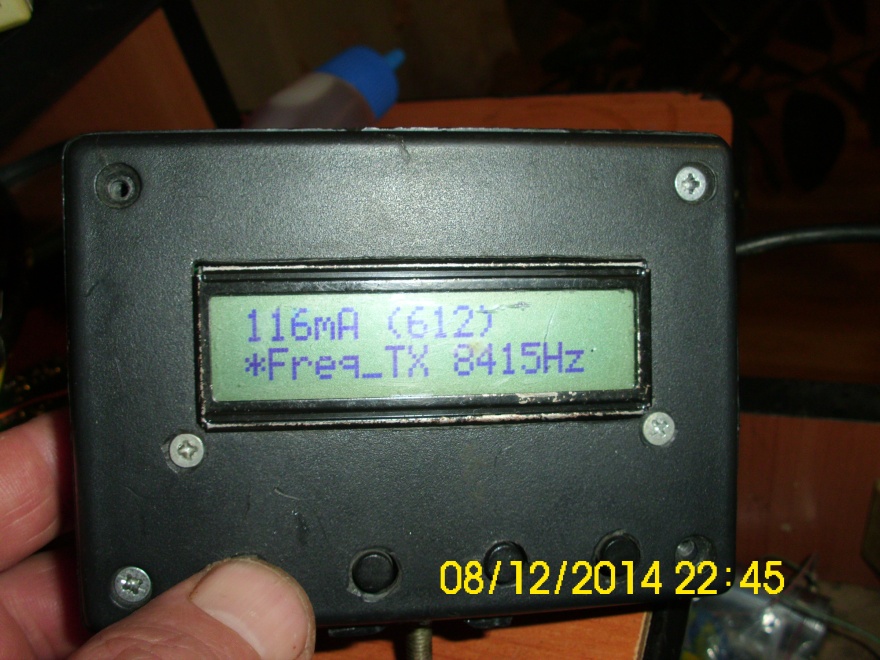

solovey_,  а то что в скобках написано, в режиме "настройки резонанса ТХ", это что (600 с лишним мв.)? Это вроде расбаланс датчика... wink

уц6ссДата: Пятница, 12.12.2014, 09:33 | Сообщение # 340
Подполковник
Группа: Пользователи
Сообщений: 126
Репутация: 1
Статус: Offline
думаю надо сюда перейти
взял провод диаметром 0.44 буду мотать витков 60 для катушки dd30на32 потом надо по витку отматывать и измерять резонанс и смотреть
напряжение на катушке и напряжённость поля при каждом резонансе
с емкостью наверное 0.22мкф или как?
измерил тх на нел торнадо получил
R=4.5 Om
L=2.51 мГн
Q=28.8 на 8.25кГц


Сообщение отредактировал уц6сс - Пятница, 12.12.2014, 09:55

solovey_Дата: Пятница, 12.12.2014, 10:24 | Сообщение # 341
Полковник
Группа: Пользователи
Сообщений: 157
Репутация: 0
Статус: Offline
Цитата уц6сс ()
Q=28.8 на 8.25кГц
На 10,5 кГЦ будем мотати.почнем з 0,1- 0,15 мкф.

уц6ссДата: Пятница, 12.12.2014, 11:17 | Сообщение # 342
Подполковник
Группа: Пользователи
Сообщений: 126
Репутация: 1
Статус: Offline
Цитата solovey_ ()
На 10,5 кГЦ будем мотати.почнем з 0,1- 0,15 мкф.
намотал 60 витков провод 0.44  R=5.1 Om L=2.3 мГн Q=32.2
на 11.385кГц резонанс с С-0.1мкф

убрал до 40 витков  и подтвердил закон напряженность поля
пропорциональна  току и числу витков
напряженность упала с -21дб до -26дб


Сообщение отредактировал уц6сс - Пятница, 12.12.2014, 13:46

solovey_Дата: Пятница, 12.12.2014, 23:14 | Сообщение # 343
Полковник
Группа: Пользователи
Сообщений: 157
Репутация: 0
Статус: Offline
Цитата уц6сс ()
убрал до 40 витков
Частота яка?

уц6ссДата: Суббота, 13.12.2014, 07:24 | Сообщение # 344
Подполковник
Группа: Пользователи
Сообщений: 126
Репутация: 1
Статус: Offline
Цитата solovey_ ()
Частота яка?
частота  после десяти отмотаных с емкостью 0.1 была за 14 кгц потом увеличил емкость до 0.15 частотав районе  10300 и т.д.  но напряженость уменьшалась чем больше отмотал
клей "Dragon" и Titan Wild  кто в курсе это одно и тоже у нас нет "Dragon"
а только Titan хочу попробывать развести графитовый порошок


Сообщение отредактировал уц6сс - Суббота, 13.12.2014, 09:08

solovey_Дата: Суббота, 13.12.2014, 19:49 | Сообщение # 345
Полковник
Группа: Пользователи
Сообщений: 157
Репутация: 0
Статус: Offline
піде.лаком розводьте.
