Катушки для "Крота"
SergeinedotopaДата: Среда, 21.08.2013, 18:40 | Сообщение # 196
Рядовой
Группа: Пользователи
Сообщений: 13
Награды: 0
Репутация: 0
Статус: Offline

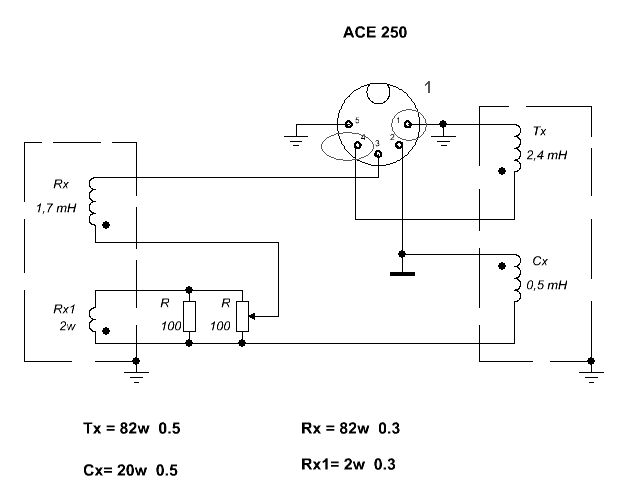

А что, если попробовать так:
Прикрепления: 0142450.jpg (26.7 Kb)

януковичДата: Среда, 21.08.2013, 19:11 | Сообщение # 197
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline

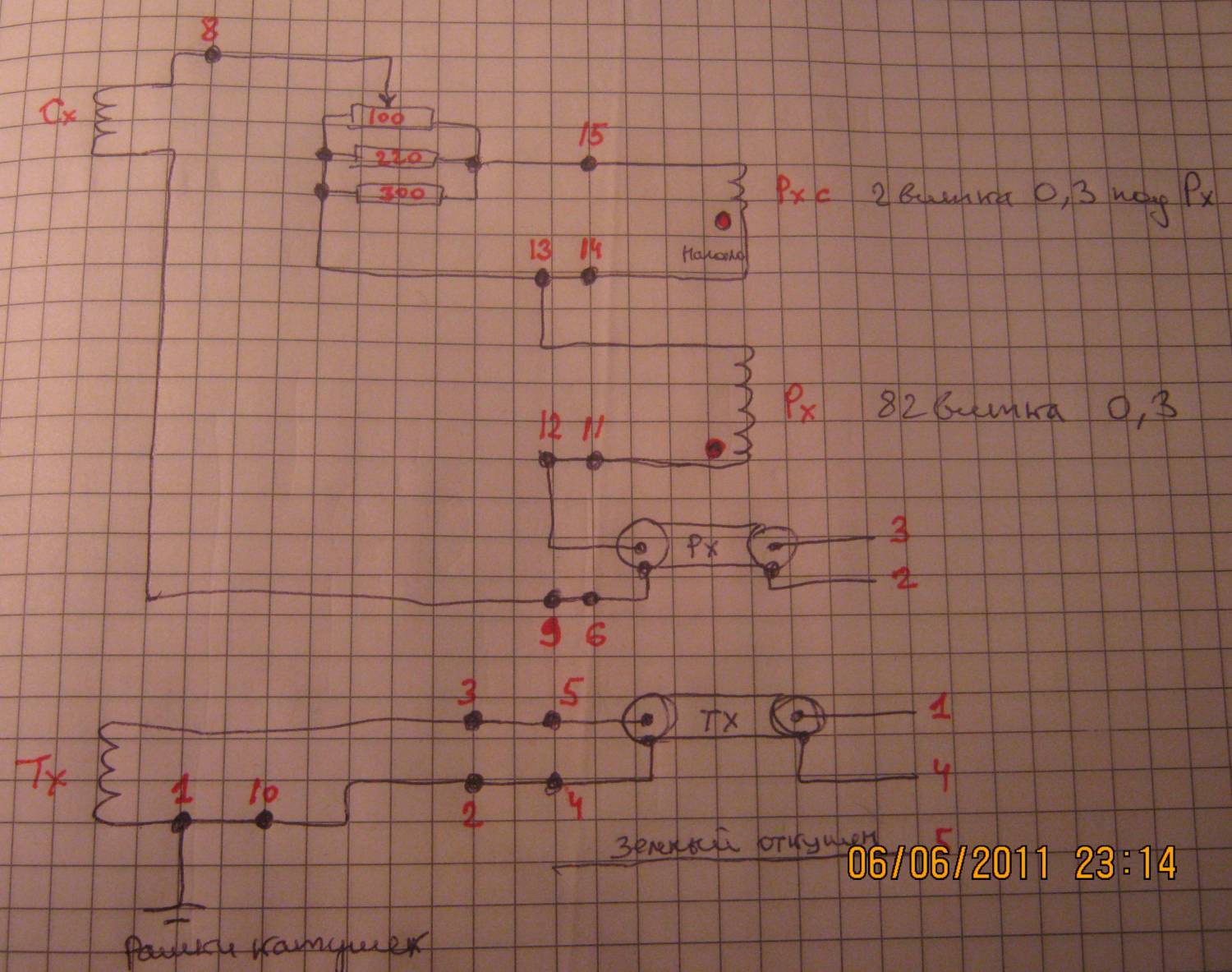

Аськины датчики неплохо работают с Кротами (если поднять усиление в приемнику). Я сейчас пробую сделать похожий датчик как на Вашем рисунке. О том что получится, напишу обязательно. Но есть небольшой вопрос (наверное его нужно адресовать АРСЕНАЛУ, так как он профи по Аськиным датчикам). На этом рисунке и на том что снизу (его так-же срисовали с датчика АСЕ250) по разному включен переменный резистор. Но как правильно?
Прикрепления: 6153703.jpg (172.8 Kb)

АРСЕНАЛДата: Пятница, 23.08.2013, 01:19 | Сообщение # 198
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Награды: 2
Репутация: 8
Статус: Offline
Разницы в том как включен резистор нет.Оно будет работать и так, и так.Но зачем городить этот огород с дополнительной обмоткой и резистором - выбросьте эту часть и сбалансируйте катушку подбором витков компенсирующей обмотки.На заводе Гаррет такой способ балансировки применяют только из-за технологических соображений, да и сама схема Аськи такое терпит...
Присмотритесь к схемам - несколько витков провода зашунтированы довольно таки небольшим сопротивлением....не напоминает короткозамкнутого витка?А если еще в передающую обмотку ток порядочный вкачать?
А еще все борятся за стабильность - где гарантия, что переменный резистор более термостабилен,чем просто обмотка?
Я сделал катушку к Кроту-2 с первого раза и она получилась довольно таки стабильной во всех отношениях - это может подтвердить автор прибора (он походил с ней день на копе) и это при размерах катушки 10х14 дюймов!
Попозже выложу полную технологию изготовления нормальной катушки.

януковичДата: Пятница, 23.08.2013, 05:29 | Сообщение # 199
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
Спасибо за ответ. Думал что этот переменник немножко "подмешивает", "добавляет-убавляет" чуть-чуть индуктивности в "рабочий" контур РХ... Таким образом, можно после полной усадки клея, температурных дрейфов, немножко подправить баланс...
 За "правильную" технологию по термостабильной катухе, спасибо. Будем ждать...

януковичДата: Вторник, 27.08.2013, 11:27 | Сообщение # 200
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
Сейчас делаю вот такой датчик. По принципу как у АСЕ250 (как на верхней картинке в верху страницы), только немножко намоточные данные другие. Первые впечатления положительные. Как закончу, и все будет нормально, напишу более докладно.... Чем такая форма мне приглянулась? Здесь зона "захвата цели почти как у ДД, а селективность как у "кольца"....
Прикрепления: 4760828.jpg (147.1 Kb)

joДата: Вторник, 24.09.2013, 20:51 | Сообщение # 201
Сержант
Группа: Пользователи
Сообщений: 21
Награды: 0
Репутация: 0
Статус: Offline
Поставил перемычку с С0 на землю и настроил виртуальный нуль.
Подключил катушку (в первый раз). Стал читать о настройке, но понимаю, что совершенно не могу понять принципа. В настройках вижу хаотично прыгающие значения. Куда заходить, как настраивать (без резонанса)? Помогайте!

януковичДата: Вторник, 24.09.2013, 20:56 | Сообщение # 202
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
Так все-ж на главной странице расписано... Вначале ТХ настройте в резонанс... Сведите датчик в "0"... А потом "ловите" фазу... Вот и вся настройка.

joДата: Четверг, 26.09.2013, 12:34 | Сообщение # 203
Сержант
Группа: Пользователи
Сообщений: 21
Награды: 0
Репутация: 0
Статус: Offline
То есть обязательный шаг и для резонансного датчика и для нерезонансного?
Цитата
Для этого подключаем передающую катушку TX , заходим в режим настроек (длительное нажатие кнопки "реж") подрежим X,Y и кнопками "+" и "-" находим резонансную частоту по максимальному напряжению на на катушке TX. Амплитудное значение напряжения должно получиться около 10-30 В (зависит от параметров контура TX).
Заходим в настройки, подбираем частоту, смотрим только на значение напряжения, на X и Y не обращаем внимание. Добиваемся максимального значения напряжения в 10-30 вольт.

януковичДата: Четверг, 26.09.2013, 13:15 | Сообщение # 204
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
Совершенно верно...

joДата: Пятница, 27.09.2013, 18:26 | Сообщение # 205
Сержант
Группа: Пользователи
Сообщений: 21
Награды: 0
Репутация: 0
Статус: Offline
Встроенный вольтметр ведь не может мерить напряжения передающего тракта? То есть нужно подключить осциллограф к передающей катушке и смотреть амплитуду сигнала?

януковичДата: Пятница, 27.09.2013, 18:31 | Сообщение # 206
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
Не нужно на нее смотреть (если намотали таким проводом и столько витков как рекомендует автор)... Меряйте ток...

joДата: Суббота, 28.09.2013, 08:20 | Сообщение # 207
Сержант
Группа: Пользователи
Сообщений: 21
Награды: 0
Репутация: 0
Статус: Offline
В смысле, амперметр в разрыв питания? Осциллограф ткнуть проще. Указанные 10-30 вольт должны быть на катушке?

януковичДата: Суббота, 28.09.2013, 08:38 | Сообщение # 208
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
Чтобы найти резонанс в передающей катушке... Вначале измерьте потребление прибора без датчика (и запишите на листочек). Далее подключите катушку с конденсатором (контур), и изменяя частоту передатчика (из меню Крота), следите как будет изменятся ток... То-есть общее потребление прибора с подключенным датчиком. В том месте где показания амперметра будут наибольшими, там и будет резонанс... Также запишите значение тока и частоты...
 Второй способ... Просто измеряете переменное напряжение контура (на конденсаторе С1)... Если амплитудное, то там так и будет 10-30в...
 После всех этих манипуляций, данные опубликуйте здесь...

joДата: Суббота, 28.09.2013, 17:49 | Сообщение # 209
Сержант
Группа: Пользователи
Сообщений: 21
Награды: 0
Репутация: 0
Статус: Offline
При помощи осциллографа нашёл резонанс на частоте в районе 6.75кГц. Правда конденсатор C1 на плате довольно ощутимо слышно "поёт" (SMD керамика).

януковичДата: Суббота, 28.09.2013, 17:55 | Сообщение # 210
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
Керамику в резонансный контур ставить нельзя! Ставьте пленку, или тому подобные... и уменьшите его (постарайтесь настроиться на частоту около 8000Гц).
