| solovey19ov | Дата: Суббота, 20.08.2022, 15:27 | Сообщение # 3466 |
 Генерал-майор
Группа: Пользователи
Сообщений: 341
Статус: Offline
| Andrew, Уже,ДД- 30 , 14,8 кГц безрезонансна ,90 мВ Р/Б.обідемось без кіна.Я вже його пять раз перешивав -950 мА акамулятор за 12-14 годин просів до 3,7 В .Більше небуду ,хай лежить собі на поличці. Да Вова ,mongol791 бачив моє творіння в живу.і навіть руках потримав .  Під невістку збирав. Вага 800-900 грамм.Якщо замуляє,піду в городи зніму кіно,з самокрутками і фірмою.Крота потрібно в ящик засунути,він у мене на балконі чує З/Б плиту.Занесу в квартиру,виженуть з хати в гараж ,там тісновато ,другий поверх думав добідовувати.Москалям войни захотілось,будівництво відклав.
Сообщение отредактировал solovey19ov - Суббота, 20.08.2022, 16:50 |
| |
|
|
| Andrew | Дата: Суббота, 20.08.2022, 21:18 | Сообщение # 3467 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Цитата solovey19ov (  ) хай лежить собі на поличці. |
| |
|
|
| solovey19ov | Дата: Воскресенье, 21.08.2022, 05:36 | Сообщение # 3468 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 341
Статус: Offline
| Цитата Andrew ( ) Що, опять! Не по зубах кротик виявився? )) |
| |
|
|
| solovey19ov | Дата: Воскресенье, 21.08.2022, 06:56 | Сообщение # 3469 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 341
Статус: Offline
|    Добавлено (21.08.2022, 06:58)
---------------------------------------------

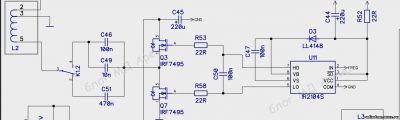

Це не все
|
| |
|
|
| Andrew | Дата: Среда, 24.08.2022, 09:38 | Сообщение # 3470 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Как известно при больших значениях регулировки тока , на выходе микросхемы 8002 можно заметить искажение синусоидального сигнала.
Один из участников сайта написал мне письмо и предложил свой вариант:
" Использовал LM4871 и всё прекрасно работает.Усиление можно подобрать изменив соотношение номиналов резисторов RB8 и RB3"
Может кто попробует и расскажет о результатах?
|
| |
|
|
| 4ff5fd2 | Дата: Четверг, 25.08.2022, 21:24 | Сообщение # 3471 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Andrew,
Я ранее применял в Крот2/3 на выходе ТХ LM4871 фирмы National Semiconductor, потом поменял на CSC8002. Причина - генерация вч на экстремумах синусоиды. Лечилось доп. резистором ~1ком между выводом 5 и общим. Автор схемы для этого же применил R80 C81 .
CSC8002 практически допускает подключение несимметричной нагрузки без вч генерации , хотя в документации это не отражено.
8002 - это клон LM4871 , ограничение при больших токах на выходе практически одинаковое, когда-то проверял.
|
| |
|
|
| mongol791 | Дата: Четверг, 25.08.2022, 22:31 | Сообщение # 3472 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата 4ff5fd2 ( ) потом поменял на CSC8002.
|
| |
|
|
| 4ff5fd2 | Дата: Пятница, 26.08.2022, 01:24 | Сообщение # 3473 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата mongol791 ( ) Получается покупать жменю LM4871 не стоит??
Желающие могут проверить для LM4871. Для 8002 размах синусоиды около 2,95в ; данные по выходу см тут http://www.radiodom.org/forum/7-40-32291-16-1575756266
Данные указаны для суммарной нагрузки 8ом , обычно она около 6ом и ток будет больше.
В Крот2 можно катушку TX с конденсатором подключить между 5 и 8 выводами, тока хватит всем
В Крот Про другая схема измерения тока ТХ , так не получится.
|
| |
|
|
| Andrew | Дата: Пятница, 26.08.2022, 09:53 | Сообщение # 3474 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Цитата 4ff5fd2 ( ) 8002 - это клон LM4871 , ограничение при больших токах на выходе практически одинаковое, когда-то проверял.
Цитата 4ff5fd2 ( ) можно катушку TX с конденсатором подключить между 5 и 8 выводами,
4ff5fd2,
Знаю , что вопрос уже обсуждался. Но все же, если ткнуть осциллографом даже на вход усилителя - 4 нога , то при превышении амплитуды входного напряжение определенного значения происходит искажение синусоиды. Хотя потом на контуре самой катушки синусоида становиться на место. И все же есть предположение (не мое) , что эти искажения приводят к лишним ложным срабатываниям ,что скажите?
|
| |
|
|
| 4ff5fd2 | Дата: Суббота, 27.08.2022, 00:15 | Сообщение # 3475 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата Andrew ( ) при превышении амплитуды входного напряжение определенного значения происходит искажение синусоиды.
В Кроте с использованием 8002 или LM4871 диапазон выходных токов без ограничения синусоиды вполне достаточен .
А если кто накрутит ток до упора и получит на выходе прямоугольник вместо синусоиды - это его проблемы
К ложным срабатываниям может приводить и избыток тока ТХ , который зависит от типа грунта .
О влиянии при поиске лучше спросить у владельцев Квазаров - там на датчик подают прямоугольный сигнал и дополнительных фильтров в схеме не наблюдается.
|
| |
|
|
| solovey19ov | Дата: Суббота, 27.08.2022, 04:31 | Сообщение # 3476 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 341
Статус: Offline
| Цитата Andrew ( ) Знаю , что вопрос уже обсуждался. Но все же, если ткнуть осциллографом даже на вход усилителя - 4 нога , то при превышении амплитуды входного напряжение определенного значения происходит искажение синусоиды. Хотя потом на контуре самой катушки синусоида становиться на место. И все же есть предположение (не мое) , что эти искажения приводят к лишним ложным срабатываниям ,что скажите?  .В крота після фільтра заходить майше синус.По Кроту,живлення в аналоговій частині краще підняти до 5 В,в К 2 так зробив. НА двох літіях по 1300 мА = 8,4 В ,дві доби пікав.Добавлено (04.09.2022, 05:09)
---------------------------------------------
Цитата Andrew ( ) Що, опять! Не по зубах кротик виявився? )) Добавлено (04.09.2022, 05:10)
---------------------------------------------
https://www.youtube.com/watch?v=x68ax2cTKCE&t=60s .
|
| |
|
|
| Andrew | Дата: Понедельник, 05.09.2022, 09:12 | Сообщение # 3477 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Цитата solovey19ov ( ) Кіно до нинішнього вечора виклав. |
| |
|
|
| solovey19ov | Дата: Понедельник, 05.09.2022, 10:58 | Сообщение # 3478 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 341
Статус: Offline
| Цитата Andrew ( ) Видео недоступноВидео удалено пользователем, который его добавил.
Сообщение отредактировал solovey19ov - Понедельник, 05.09.2022, 11:01 |
| |
|
|
| Andrew | Дата: Понедельник, 05.09.2022, 11:50 | Сообщение # 3479 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Цитата solovey19ov ( ) Датчик ДД-30 ,14,7 кГц безрезонансна приймальна катушка,струм 80-120 мА,розбалонс 80 -160 мВ. Чує 1 коп срср,денарій лімесний,нак скіфи ,спинка фібули -біля 30 см. 5 коп срср -45 см |
| |
|
|
| solovey19ov | Дата: Понедельник, 05.09.2022, 18:01 | Сообщение # 3480 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 341
Статус: Offline
| Цитата Andrew ( ) Шось я не верю...) Попробуй вторую частоту повыше сделать 18-20 кгц |
| |
|
|
|
|
