voffka585Дата: Вторник, 16.03.2021, 20:54 | Сообщение # 421
Подполковник
Группа: Пользователи
Сообщений: 124
Награды: 2
Репутация: 2
Статус: Offline
Цитата --Zenit-- ()
4.35/1.1=3.9545. У вас 3.9 значит 3.9/3.9545=0.98 .Вот ваше arefVoltМожно 1.0 поставить.Особая точность не нужна.
Все получилось-arefVolt 1.01 точно,спасибо

voffka585Дата: Воскресенье, 21.03.2021, 16:12 | Сообщение # 422
Подполковник
Группа: Пользователи
Сообщений: 124
Награды: 2
Репутация: 2
Статус: Offline
Победил я читалку проводную,наконец,правда заставка появляется сразу после включения смарта( мерцает при подключении по БТ) и не выключалась читалка после выключения смарта,но все решилось просто,отключением минуса через полевик с 5 ноги  !Проблема была в диоде,с ног МК на питание БТ,стоял SS14,поставил 520 и все работает отлично!Включается всё и выключается с читалки!
Прикрепления: 9061283.jpg(52.0 Kb)


Сообщение отредактировал voffka585 - Воскресенье, 21.03.2021, 16:13

--Zenit--Дата: Понедельник, 22.03.2021, 16:38 | Сообщение # 423
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата voffka585 ()
Победил я читалку проводную,наконец,правда заставка появляется сразу после включения смарта( мерцает при подключении по БТ) и не выключалась читалка после выключения смарта,но все решилось просто,отключением минуса через полевик с 5 ноги  !Проблема была в диоде,с ног МК на питание БТ,стоял SS14,поставил 520 и все работает отлично!Включается всё и выключается с читалки!
Отличная работа!

AndrewДата: Понедельник, 22.03.2021, 17:05 | Сообщение # 424
Генералиссимус
Группа: Администраторы
Сообщений: 7443
Награды: 17
Репутация: 86
Статус: Offline
Цитата voffka585 ()
Победил я читалку проводную,наконец,
Ждем видио подтверждения.. smile

--Zenit--Дата: Воскресенье, 04.04.2021, 16:47 | Сообщение # 425
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Выкладываю схему беспроводного блока. Косяки устранил.Плату не правил.Может кто самостоятельно разведет.
Экран как на ПРО с большим дисплеем. https://u.to/yUg4Gw
Зуммер для озвучки кнопок.Можно побольше пассивный .Этот не особо громкий.
https://u.to/y0g4Gw
ESP32
https://u.to/ykg4Gw
Приемник ФМ
https://u.to/yEg4Gw
Остальные детали всё по схеме.
CP2102 и гнездо USB можно не распаивать.Прошивается через вот такой адаптер
https://aliexpress.ru/item....169811
На адаптере дорожку идущую от пина CTS разорвать , пин CTS подключить к пину RTS. Тогда никаких кнопок при прошивке на плате нажимать не нужно.
Подключать к разъёму H1 на плате.

Прошивка ниже.Для проверки можно купить ЕСП32 на плате расширения,подключить кнопки и экран.
Прикрепления: 5243935.png(603.8 Kb) · Control_block_K.bin(903.8 Kb)


Сообщение отредактировал --Zenit-- - Воскресенье, 04.04.2021, 17:15

voffka585Дата: Воскресенье, 04.04.2021, 17:22 | Сообщение # 426
Подполковник
Группа: Пользователи
Сообщений: 124
Награды: 2
Репутация: 2
Статус: Offline
Цитата --Zenit-- ()
Выкладываю схему беспроводного блока. Косяки устранил.Плату не правил.Может кто самостоятельно разведет.Экран как на ПРО с большим дисплеем. https://u.to/yUg4Gw
Зуммер для озвучки кнопок.Можно побольше пассивный .Этот не особо громкий.
https://u.to/y0g4Gw
ESP32
https://u.to/ykg4Gw
Приемник ФМ
https://u.to/yEg4Gw
Остальные детали всё по схеме.Прошивка ниже.Для проверки можно купить ЕСП32 на плате расширения,подключить кнопки и экран.

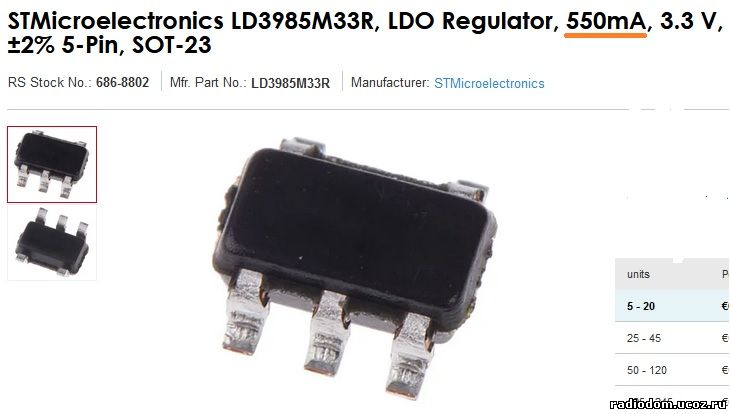

Ого,а я только радио развел на читалки,травить буду сейчас!У меня все есть в наличии,кроме SP0503! LP5907 и LD3985 взаимозаменяемые?LD3985 последний раз брал,550мА выдают!


Прикрепления: 2556015.jpg(36.2 Kb) · 2390943.jpg(78.2 Kb)


Сообщение отредактировал voffka585 - Воскресенье, 04.04.2021, 18:11

--Zenit--Дата: Воскресенье, 04.04.2021, 17:31 | Сообщение # 427
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата voffka585 ()
Ого,а я только радио развел на читалки,травить буду сейчас!У меня все есть в наличии,кроме SP0503! LP5907 и LD3985 взаимозаменяемые?
SP0503 для защиты от статики CP2102 .CP2102 распаял,но она у меня не заработала(может статикой убил потому как плата без SP0503)  и паять её гемор.
В общем комп её так и не увидел.
LP5907 это стаб на 250 мА. Можно попробовать как на Крота с током 200 мА,но ЕСП32 по дайташиту может кушать до 500 мА.
LD3985M33R тоже стаб с током 150 мА. Ставлю такие на кроты.Они дешевые.Можете поставить тот что ставите на Крота.

voffka585Дата: Воскресенье, 04.04.2021, 17:50 | Сообщение # 428
Подполковник
Группа: Пользователи
Сообщений: 124
Награды: 2
Репутация: 2
Статус: Offline
Цитата --Zenit-- ()
SP0503 для защиты от статики CP2102 .CP2102 распаял,но она у меня не заработала(может статикой убил потому как плата без SP0503) и паять её гемор.
А на расширительной плате СР2102 с ЕСП 32 работала ?
И сильно ли сложно на поменьше экран (как на ПРО) изменить прошивку,есть и такой и как на про!?


Сообщение отредактировал voffka585 - Воскресенье, 04.04.2021, 17:58

--Zenit--Дата: Воскресенье, 04.04.2021, 18:13 | Сообщение # 429
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата voffka585 ()
И сильно ли сложно на поменьше экран (как на ПРО) изменить прошивку,есть и такой и как на про!?
Это просто.Одну строчку поменять.

voffka585Дата: Воскресенье, 04.04.2021, 18:25 | Сообщение # 430
Подполковник
Группа: Пользователи
Сообщений: 124
Награды: 2
Репутация: 2
Статус: Offline
Цитата --Zenit-- ()
CP2102 и гнездо USB можно не распаивать.Прошивается через вот такой адаптерhttps://aliexpress.ru/item....169811
Ссылка битая,не открывается!

--Zenit--Дата: Воскресенье, 04.04.2021, 19:22 | Сообщение # 431
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата voffka585 ()
Ссылка битая,не открывается!
https://aliexpress.ru/item/32519490747.html?&sku_id=57445169811

voffka585Дата: Воскресенье, 04.04.2021, 19:37 | Сообщение # 432
Подполковник
Группа: Пользователи
Сообщений: 124
Награды: 2
Репутация: 2
Статус: Offline
Цитата --Zenit-- ()
https://aliexpress.ru/item/32519490747.html?&sku_id=57445169811
Есть такой,БТ 05 в мастер переводил им.
Надеюсь все верно прошил?!
Прикрепления: 8377636.jpg(73.2 Kb)


Сообщение отредактировал voffka585 - Воскресенье, 04.04.2021, 21:15

--Zenit--Дата: Понедельник, 05.04.2021, 16:47 | Сообщение # 433
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата voffka585 ()
Надеюсь все верно прошил?!
Надеюсь что да)
Изменил прошивку.Теперь при выключении блока выключается и Крот Смарт.
Прикрепления: CB_KS_v_1_1.bin(903.9 Kb)


Сообщение отредактировал --Zenit-- - Понедельник, 05.04.2021, 16:51

voffka585Дата: Понедельник, 05.04.2021, 19:26 | Сообщение # 434
Подполковник
Группа: Пользователи
Сообщений: 124
Награды: 2
Репутация: 2
Статус: Offline
Цитата --Zenit-- ()
Изменил прошивку.Теперь при выключении блока выключается и Крот Смарт.Прикрепления: CB_KS_v_1_1.bin(903.9 Kb)

Ну отлично!!!А под поменьше экранчик можно строчку поменять?)

--Zenit--Дата: Понедельник, 05.04.2021, 19:37 | Сообщение # 435
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата voffka585 ()
Ну отлично!!!А под поменьше экранчик можно строчку поменять?)
Пины на экране будете в разводке перекидывать? В общем подключайте  SDA экрана  к SI на ЕСП32 ,SCK к SCK,подсветку через резюк к LEDA.
Прошивка ниже.
Прикрепления: 8700324.jpg(100.0 Kb) · CB_KS_JLX1_v1.1.bin(903.9 Kb)


Сообщение отредактировал --Zenit-- - Понедельник, 05.04.2021, 19:57
