Самодельные катушки ІВ металодетекторов.
fedya_valkiДата: Суббота, 16.05.2015, 15:30 | Сообщение # 571
Генерал-полковник
Группа: Пользователи
Сообщений: 1062
Репутация: 6
Статус: Offline
Цитата Andrew ()
Абсолютно не критично!

Ну значит придётся юзать такой кабель, если торговля пока ничего лучшего предоставить не может нам, да ещё и по адекватным ценам. Раньше сам делал кабель, но в термоусадке уж больно дубовый получается, а улучшений никаких по сравнению с S-VHS не было, хотя делал 4 жилы, каждая в своём экране и своей изоляции, сигналы только по жилам, а экраны - вместе в одной точке на плате

fedya_valkiДата: Пятница, 22.05.2015, 18:07 | Сообщение # 572
Генерал-полковник
Группа: Пользователи
Сообщений: 1062
Репутация: 6
Статус: Offline
Расскажу немножко про кабели для датчиков. Или кабелЯ, кому как нравится.
IB-приборы начал делать с незабвенной Тесорки-Эльдорадки, и в отличие от Whites Classic, где схема почти один-в-один, даже номиналы в 80% схемы совпадают, толчком послужила довольно обширная ветка на МД4Ю, где Фома всё разжевал и разложил по полочкам. Т.е. бери рекомендованный Фомой провод, мотай витков, сколько Фома сказал, и - получишь результат в 99% совпадающий с результатом Фомы! Про Whites такой ветки не было, поэтому мой выбор пал на Эльдорадо.
Поскольку с платами проблем не возникло, с намоточными данными датчика - тоже, всё упёрлось в кабель.

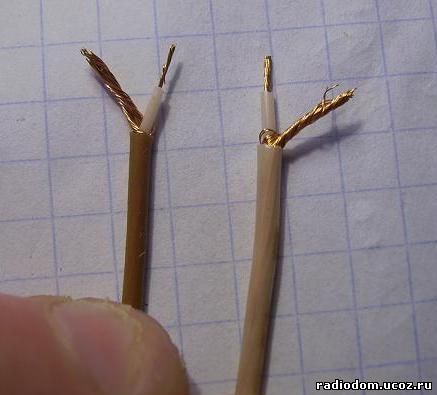

Сначала на радиобазаре я обратил внимание на экранированный провод в изоляции, кстати они есть и пучком с разным количеством таких проводов, но вот изоляция внешняя какая-то "квадратная", а в самодельной изоляции из термоусадки - дубовая. Долго вспоминал, где я его видел, потом - вспомнил, в кассетных магнитофонах "Протон" головки к усилителю универсальному были таким припаяны. Фотка так и называется - Протоновский кабель, причём мне он попадался в двух вариантах, на фото - и цветом отличаются, и сечением.

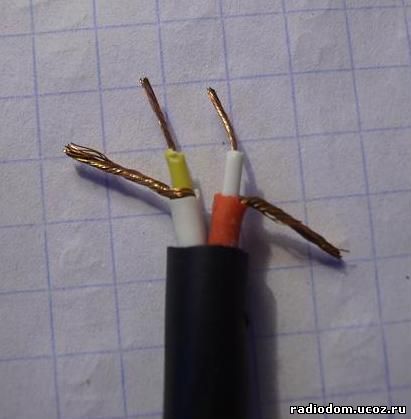

Второй вариант - кабель S-VHS, который на фотке с одноимённым названием. Центральные жилки хилые, 18 проводков 0,1, что меньше в сечении, чем провод 0,45, которым мотаем датчики, но есть одно преимущество - очень мягкий и эластичный. В Тесорке-Эльдорадке работает на УРА!!!

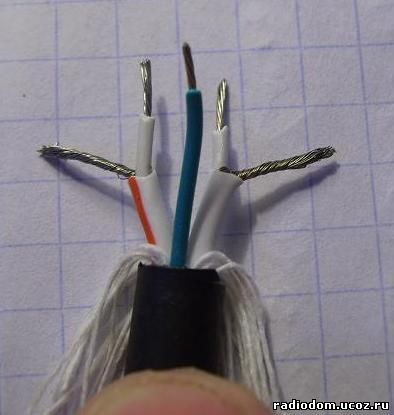

Попался датчик сломанный от Аськи-350, DD который, вот зачистил и сфоткал. От S-VHS отличается наличием х/б ниток и дополнительным неэкранированным проводом. Но как видно по фотке - и центральные жилы, и оплётки имеют ЗНАЧИТЕЛЬНО большее сечение, чем S-VHS с базара. Этот кабель не пробовал ещё, но планирую)))).
В кабеле Нел-Торнадо от Фишера Ф-5 кабель аналогичный Аськиному по сечению, отсутствуют только нитки и дополнительный провод, а сечение на взгляд одинаковое.

Добавлено (22.05.2015, 18:05)
---------------------------------------------
Фотки вставились не по порядку, но я думаю что народ разберётся

Добавлено (22.05.2015, 18:07)
---------------------------------------------
Слева - Аськин, посередине S-VHS, справа два варианта Протоновских, я их так называю, когда вспомнил где они стояли

Прикрепления: 7036923.jpg(19Kb) · 8717639.jpg(19Kb) · 5644256.jpg(20Kb)

AndrewДата: Пятница, 22.05.2015, 19:07 | Сообщение # 573
Генералиссимус
Группа: Администраторы
Сообщений: 4025
Репутация: 57
Статус: Offline
Между фотками нужно делать 2 пробела тогда они будут в столбик!

masterДата: Воскресенье, 24.05.2015, 12:39 | Сообщение # 574
Рядовой
Группа: Пользователи
Сообщений: 9
Репутация: 0
Статус: Offline
Доброго дня.Підкажіть яка різниця якщо катушка намотана проводом одикакового діаметра і різного   (0.4 і .04  або 0.4 і 0.2) ?,які плюси і мінуси ?

Arbalet91Дата: Воскресенье, 24.05.2015, 13:45 | Сообщение # 575
Полковник
Группа: Пользователи
Сообщений: 151
Репутация: 4
Статус: Offline
Перепрошую але якщо тільки уявити 200витків проводом 0.4 - то це буде катушка ОГО ГО.
працювати "коректно" вона не буде, так як там шалена добротність. Короче не заморочуйтесь, мотайте проводом РХ 0.18 - 0.22 +- 0.01мм.
А краще почитати хоча б 30 сторіннок цеї теми знайдете Дуже багато корисного. smile


Продажа графита!
http://radiodom.org/forum/9-73-1

АРСЕНАЛДата: Воскресенье, 24.05.2015, 17:28 | Сообщение # 576
Генерал-майор
Группа: Модераторы
Сообщений: 424
Репутация: 6
Статус: Online
А еще тяжелая будет..... sad

masterДата: Воскресенье, 24.05.2015, 19:08 | Сообщение # 577
Рядовой
Группа: Пользователи
Сообщений: 9
Репутация: 0
Статус: Offline
Цитата Arbalet91 ()
Перепрошую але якщо тільки уявити 200витків проводом 0.4 - то це буде катушка ОГО ГО. працювати "коректно" вона не буде, так як там шалена добротність. Короче не заморочуйтесь, мотайте проводом РХ 0.18 - 0.22 +- 0.01мм.
А краще почитати хоча б 30 сторіннок цеї теми знайдете Дуже багато корисного
та ні,ТХ і ЯХ   дві ідентичні  намотані проводом 0.45 мм і 40 витків наприклад,бачив фото розібраних заводських катушок ,там були ТХ і ЯХ ідентичні !!!

АРСЕНАЛДата: Понедельник, 25.05.2015, 00:15 | Сообщение # 578
Генерал-майор
Группа: Модераторы
Сообщений: 424
Репутация: 6
Статус: Online
master, а я бачив як один бичок на другого залазить...тільки з цього нового телятка не получається...
так і тут - можна і шиною від сварочного намотати, тільки як воно буде працювати...

masterДата: Понедельник, 25.05.2015, 13:44 | Сообщение # 579
Рядовой
Группа: Пользователи
Сообщений: 9
Репутация: 0
Статус: Offline
Намотав ради експерименту DD 25 ТХ і ЯХ 0.45  40 вит. дві катушки ,звязав ниткою і пропитав епоксидною смолоюі дві катушки на коркасі сохли 24 години при температурі 60-70 градусів ,резонанс на 6.675 кГц ,звів в ноль .Пробував мідь,фольгу,ферит алюміній, чуйка на ферит Я2  десь 20 см приблизно.

Сообщение отредактировал master - Понедельник, 25.05.2015, 13:46

януковичДата: Понедельник, 25.05.2015, 16:07 | Сообщение # 580
Генералиссимус
Группа: Модераторы
Сообщений: 2898
Репутация: 48
Статус: Offline
Цитата master ()
Пробував мідь,фольгу,ферит алюміній, чуйка на ферит Я2  десь 20 см приблизно.

И что показал этот эксперимент? facepalm

masterДата: Понедельник, 25.05.2015, 20:23 | Сообщение # 581
Рядовой
Группа: Пользователи
Сообщений: 9
Репутация: 0
Статус: Offline
Експкримент ще до кінця не доведений,зараз покриваю графітом ,потім буде балансування з фіксацією катушок ,тоді буде остаточний діагноз extrat .

сержикДата: Понедельник, 01.06.2015, 13:56 | Сообщение # 582
Рядовой
Группа: Пользователи
Сообщений: 5
Репутация: 0
Статус: Offline
Добрый вам день. Помогите делаю первую катушку.
Вопрос первый. Можно ли подобрать номинал кондера под нужную частоту конденсаторами тип которых не рекомендуется применять, а потом просто купить пленочный уже известного номинала.
Вопрос второй. Какая должна быть амплитуда при настройке резонансной частоты тх кротом-2. Катушка проводом как у автора. У меня получается при токе в тх  95 ма (по кроту) на катушке 2,5в переменки. Это нормально ?
Вопрос третий. Должно ли сводиться в 0 без экранирования катушек.


Сообщение отредактировал сержик - Понедельник, 01.06.2015, 20:05

ujosvecДата: Понедельник, 01.06.2015, 20:18 | Сообщение # 583
Генерал-майор
Группа: Пользователи
Сообщений: 292
Репутация: 3
Статус: Offline

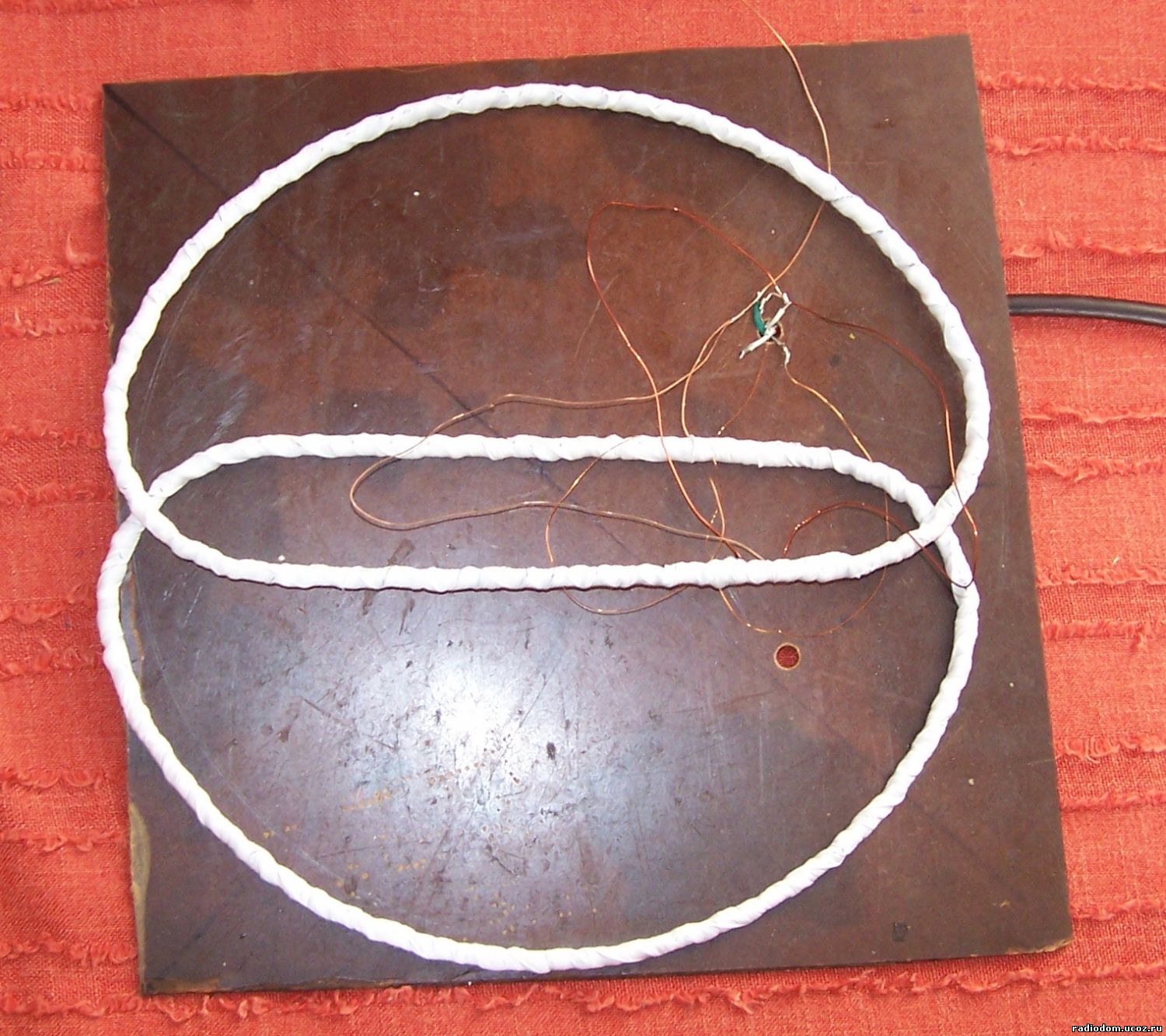

Наконец сделал катушки DD240 - 200x0.22 и 45x0.45.
Катушка пропитка для электродвигателей.
Экранирование углеродного волокна.
Испытано в саду. еще cделать форму.
Все работает ОК !!!
Прикрепления: 1309841.jpg(238Kb)

АРСЕНАЛДата: Понедельник, 01.06.2015, 20:44 | Сообщение # 584
Генерал-майор
Группа: Модераторы
Сообщений: 424
Репутация: 6
Статус: Online
Цитата сержик ()
Добрый вам день. Помогите делаю первую катушку. Вопрос первый. Можно ли подобрать номинал кондера под нужную частоту конденсаторами тип которых не рекомендуется применять, а потом просто купить пленочный уже известного номинала. Вопрос второй. Какая должна быть амплитуда при настройке резонансной частоты тх кротом-2. Катушка проводом как у автора. У меня получается при токе в тх  95 ма (по кроту) на катушке 2,5в переменки. Это нормально ?    Вопрос третий. Должно ли сводиться в 0 без экранирования катушек.
1.Можно, но не желательно.Конденсаторы,кроме емкости еще имеют и другие параметры...Если для приемного контура это не критично, то для передающего - не корректно.Для ТХ подбирайте с маркировкой Х2  и если их будет несколько в паралель,то потом поменяете на один тоже с Х2.Да и номинал от написанного может отличаться...
2.Амплитуду в последовательном контуре мерять - не благодарное дело, не заморачивайтесь,но ток может отличаться при разних типах конденсаторов с одинаковым номиналом!
3.Сводится должно, но количество внешних наводок будет выше.

ujosvecДата: Среда, 03.06.2015, 21:14 | Сообщение # 585
Генерал-майор
Группа: Пользователи
Сообщений: 292
Репутация: 3
Статус: Offline
У меня есть только старый фотоаппарат с видеокамерой.
Я не так много свободного времени.
Катушки DD-240 мм.
кольцо 23mm-25 см
Кудряшка-25 см
геллер 1909-15cm
ещe много работы wink


Сообщение отредактировал ujosvec - Среда, 03.06.2015, 21:21
