mongol791Дата: Воскресенье, 14.02.2021, 22:58 | Сообщение # 2431
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Цитата Andrew ()
мой тест показал что с моей катушкой прибор работал прекрасно, а с катушкой от "мастера" не как..  Но самое интересное что по виткам и проводам все совпадало...
Просто тот человек не знает "заговора"специального, который надо при изготовлении заговаривать!))) вот и не получилось сделать хороший датчик biggrin

4ff5fd2Дата: Понедельник, 15.02.2021, 00:41 | Сообщение # 2432
Генерал-лейтенант
Группа: Пользователи
Сообщений: 591
Награды: 18
Репутация: 28
Статус: Offline
Цитата 24D590L ()
Но объясни мне пожалуйста куда прячется сия емкость

если сводить датчик без резонанса , то емкостная составляющая разбаланса небольшая.
При резонансе напряжение на катушке ТХ в 20 -30 раз   больше, чем подается на контур ТХ. Вот и емкостная составляющая во столько же раз увеличивается. И соответственно будет видна разница сведения на разных частотах .
Вот сведите сначала без резонанса , а потом на этой же частоте при резонансе вы и увидите добавку емкостной составляющей разбаланса.


Сообщение отредактировал 4ff5fd2 - Понедельник, 15.02.2021, 00:48

fedya_valkiДата: Понедельник, 15.02.2021, 04:09 | Сообщение # 2433
Генералиссимус
Группа: Пользователи
Сообщений: 2283
Награды: 7
Репутация: 18
Статус: Offline
Цитата Andrew ()
Федя не пишите так много.
Андрей, могу вообще ничего не писать, чем и пользуюсь в последнее время. Но уж когда пошло сравнение Квазара с Кротом - решил написать. Больше не буду, честно...... sad

Добавлено (15.02.2021, 04:29)
---------------------------------------------
Цитата Andrew ()
тест показал что с моей катушкой прибор работал прекрасно, а с катушкой от "мастера" не как..  Но самое интересное что по виткам и проводам все совпадало...
Ну и в чём же причина по-Вашему мнению? Провод не такой, китайская медь с примесями железа? Или что-то другое?
Если идёт речь за катушки, точнее датчики, то сам автор должен объяснять что, где и как! В чём собака порылась! Андрей, Крот - это Ваше детище, так уж будьте любезны тут всё всем рассказывать подробно. А не окутывать неким флером таинственности.


Сообщение отредактировал fedya_valki - Понедельник, 15.02.2021, 04:35

24D590LДата: Понедельник, 15.02.2021, 09:21 | Сообщение # 2434
Генерал-майор
Группа: Пользователи
Сообщений: 278
Награды: 1
Репутация: 2
Статус: Offline

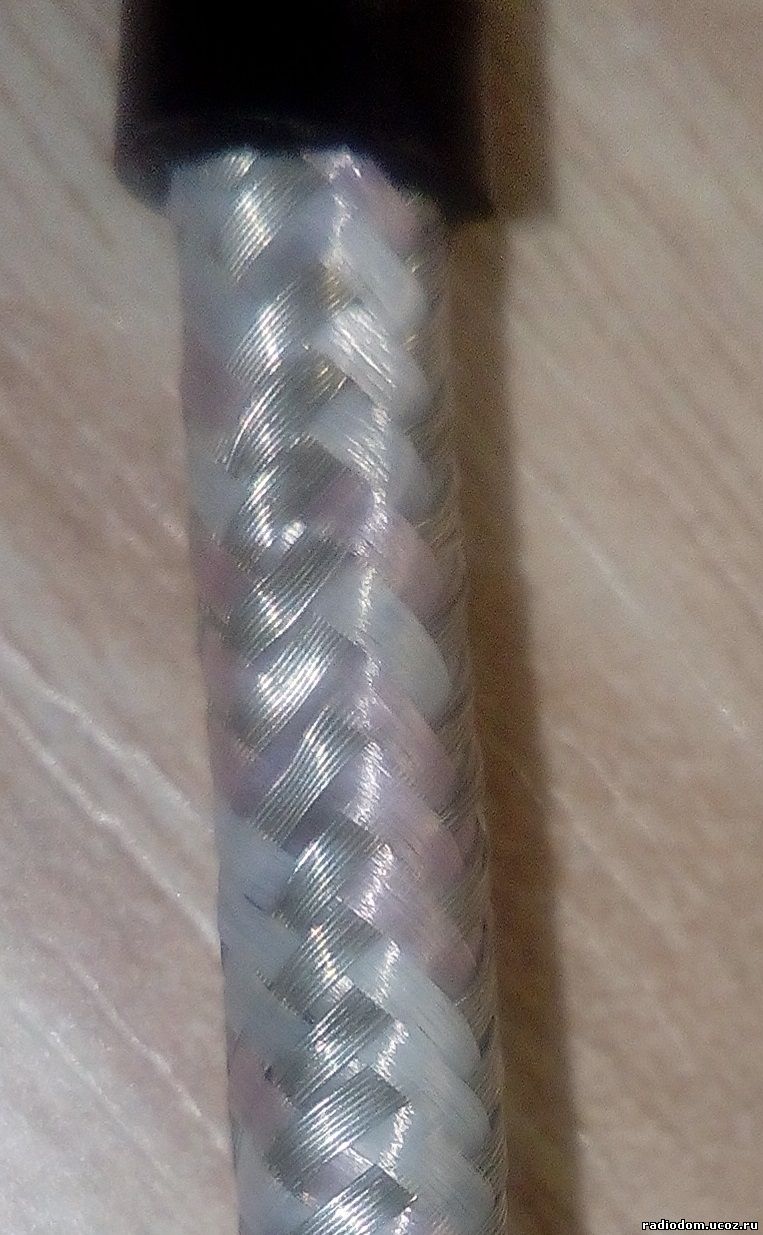

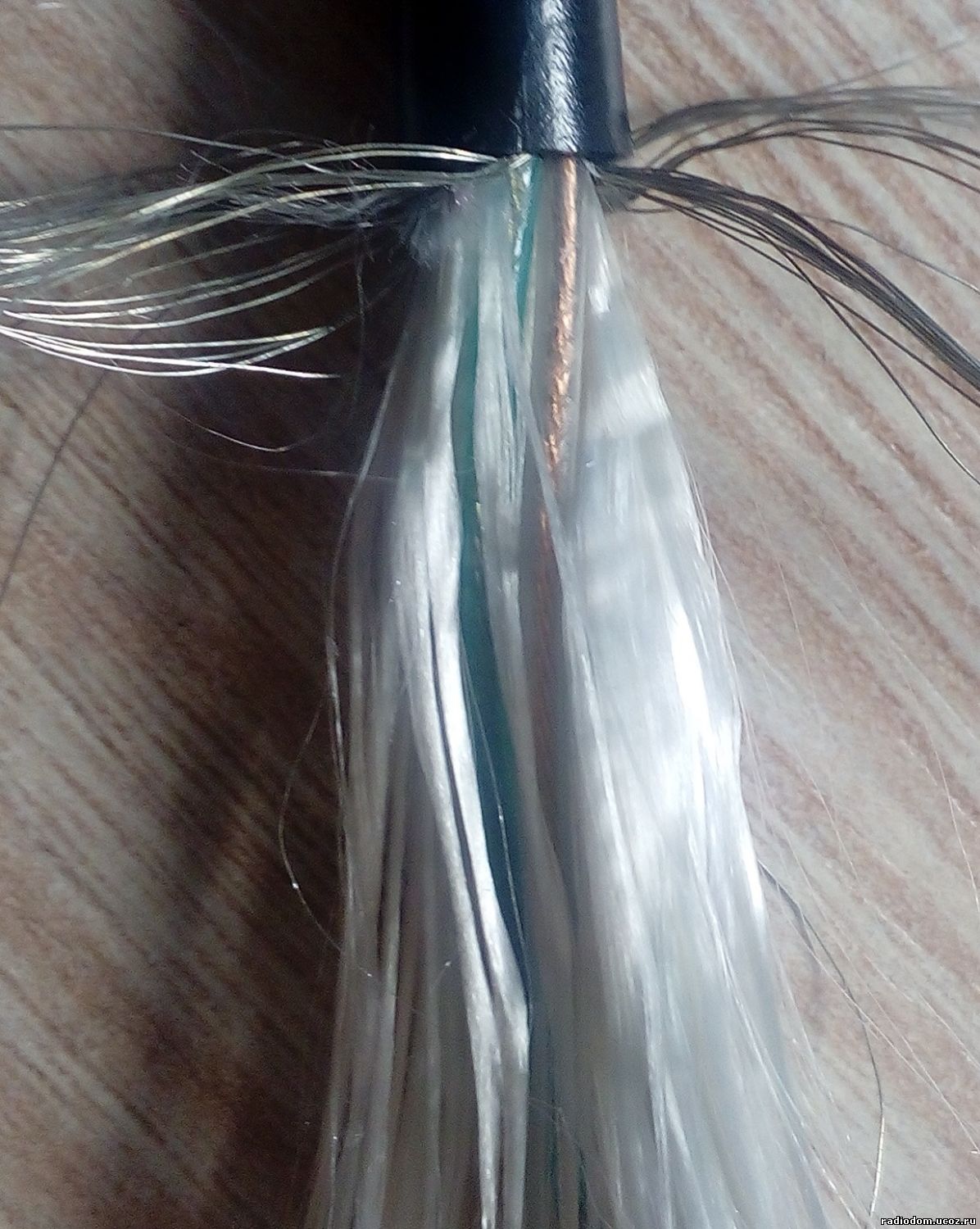

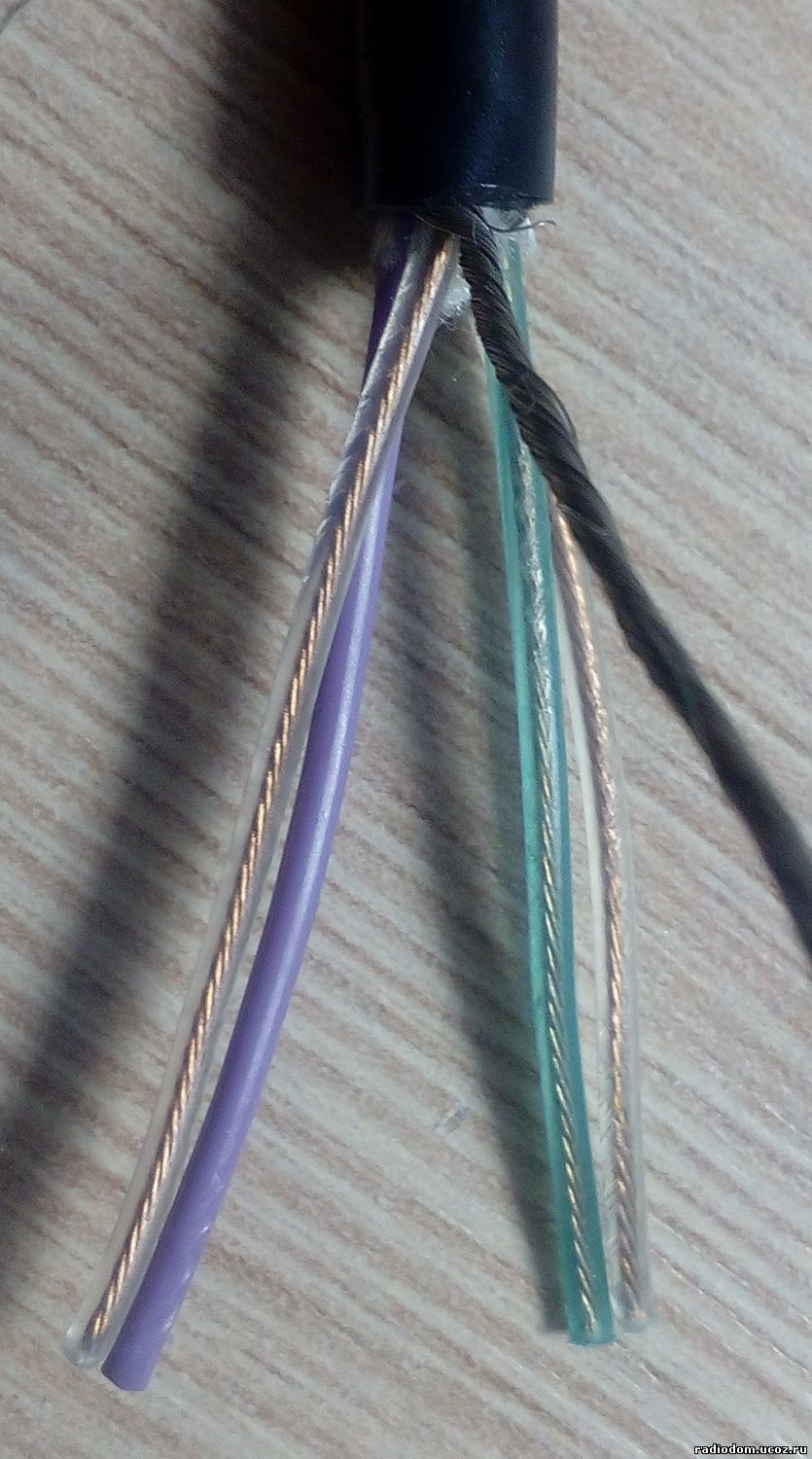

А что можете сказать по поводу возможности использовать такой кабель. Внутри две витые пары не экранированные. Кабель очень мягкий и пары находятся на небольшом расстоянии друг от друга.
Прикрепления: 8892172.jpg(149.3 Kb) · 2898573.jpg(252.9 Kb) · 4355695.jpg(183.3 Kb)

AndrewДата: Понедельник, 15.02.2021, 10:13 | Сообщение # 2435
Генералиссимус
Группа: Администраторы
Сообщений: 7472
Награды: 17
Репутация: 86
Статус: Offline
Цитата fedya_valki ()
Андрей, могу вообще ничего не писать, чем и пользуюсь в последнее время. Но уж когда пошло сравнение Квазара с Кротом - решил написать. Больше не буду, честно...
Пишите, пишите. У меня вчера текст  двоился и я не сумел прочить ваш длинный пост до конца..)

Цитата fedya_valki ()
Ну и в чём же причина по-Вашему мнению?
Возможно в экане..

24D590L
Не годиться такой кабель

sparkingsparkingДата: Понедельник, 15.02.2021, 10:45 | Сообщение # 2436
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Награды: 5
Репутация: 9
Статус: Offline

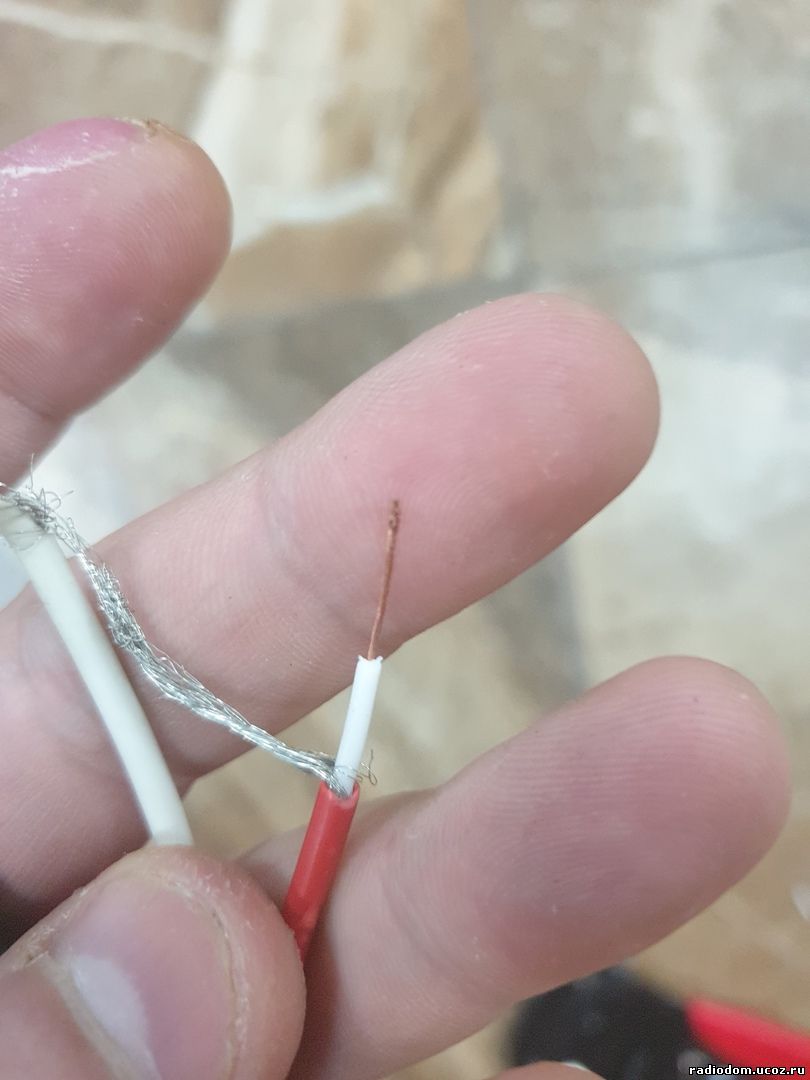

И такой тоже не годится с дополнительным экраном вокруг кабеля.

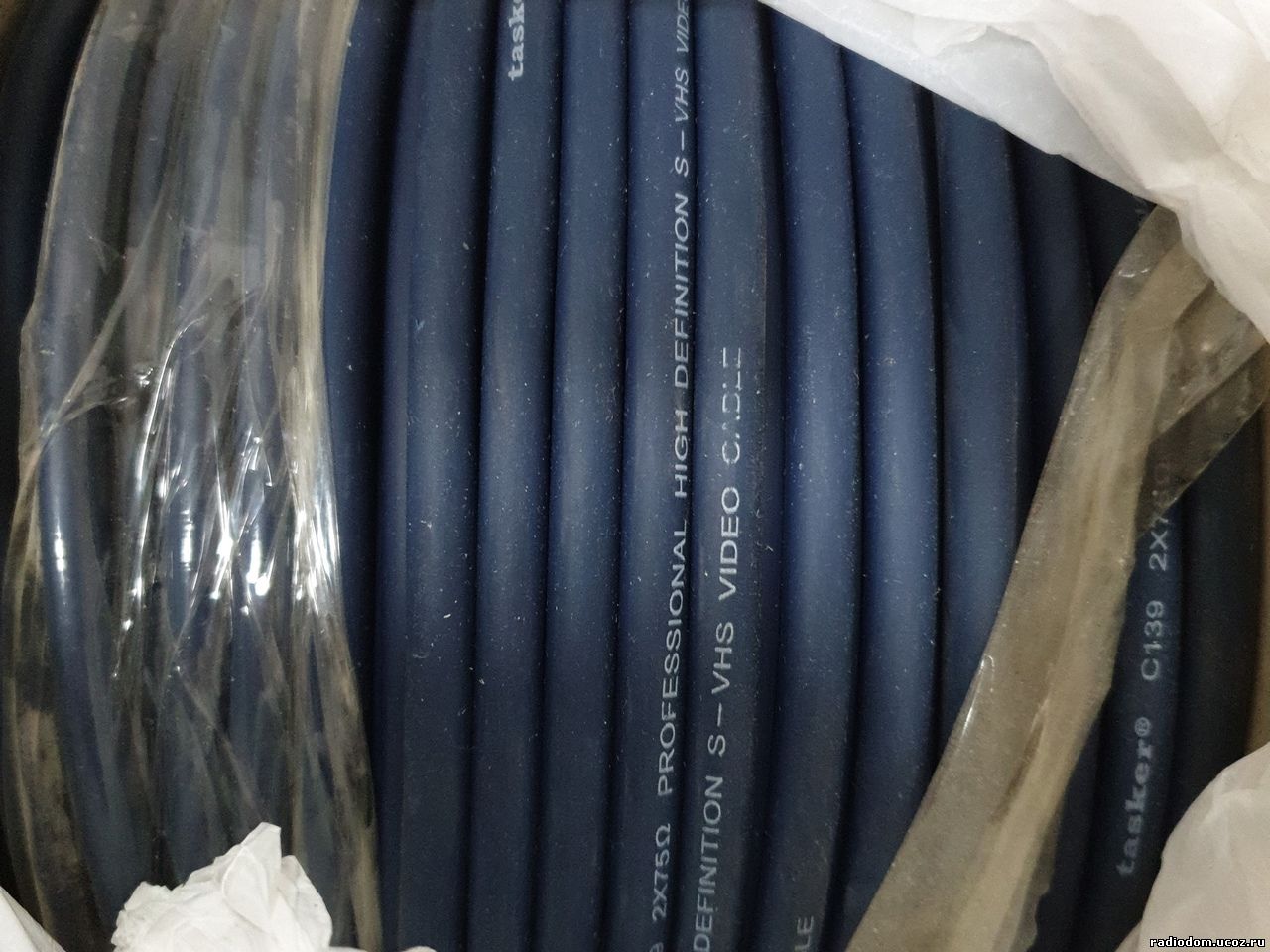

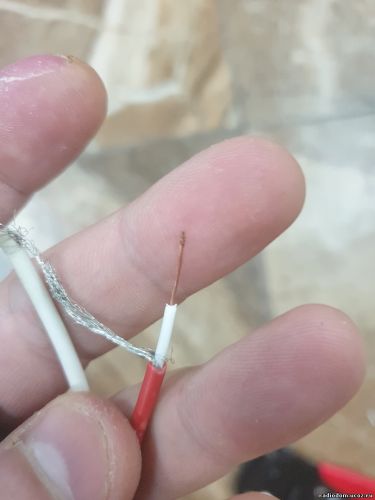

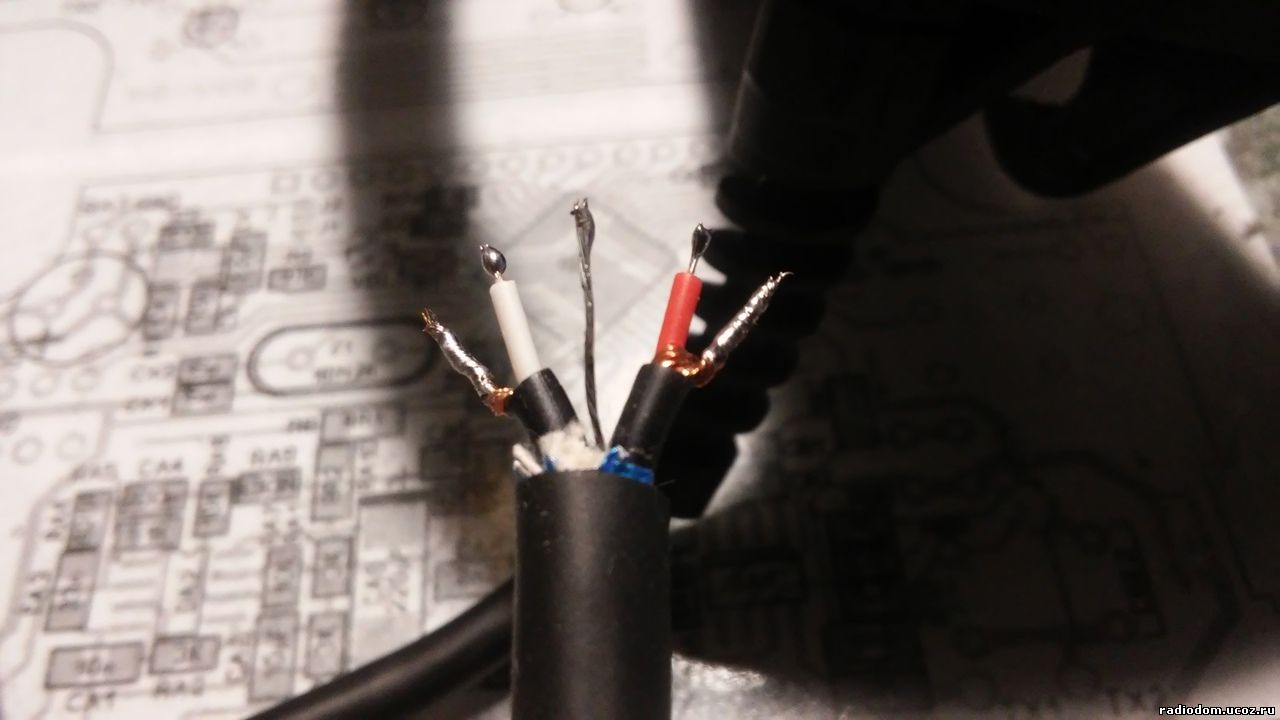

А вот такой годится, только вопрос- а нафига мы GX-16-5 ставим, если GX16-4 за глаза ?



Прикрепления: 9872834.jpg(65.3 Kb) · 9266485.jpg(167.0 Kb) · 3271118.jpg(63.5 Kb)

mongol791Дата: Понедельник, 15.02.2021, 12:07 | Сообщение # 2437
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Цитата sparkingsparking ()
только вопрос- а нафига мы GX-16-5 ставим, если GX16-4 за глаза ?

Я например иногда делаю кабелем где идет 2 пары и каждая в своем экране, и потом в гнезде соединяются эти экраны на один общий пин. То так удобно с 5 пинами. По цене разницы нету между штекерами то один пин лишним не будет)) Но 4 и тоже хватает))

24D590LДата: Понедельник, 15.02.2021, 21:26 | Сообщение # 2438
Генерал-майор
Группа: Пользователи
Сообщений: 278
Награды: 1
Репутация: 2
Статус: Offline

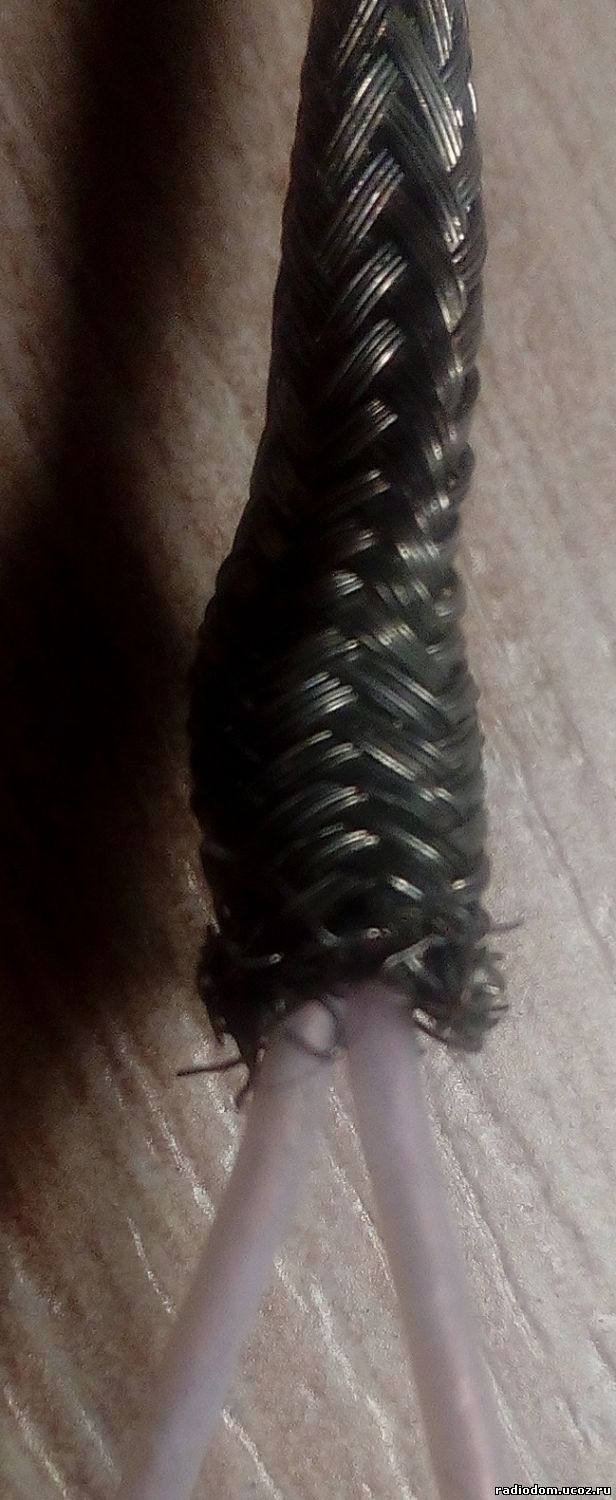

Фторопласт витая пара в экране. Если взять два кабеля и в термоусадку. Нормально будет? Какими параметрами должен обладать кабель?
Прикрепления: 4363378.jpg(123.7 Kb)

mongol791Дата: Понедельник, 15.02.2021, 22:32 | Сообщение # 2439
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
24D590L, Я когда делаю кабель сам то использую микрофонный кабель, 2 жылы в экране и таких 2 штуки в термоусадку. Получается супер!! Экран тот что в Тх в катушке не запитываете а только в штекере на общий подпаеваете, и получается что все заэкранировано....

4ff5fd2Дата: Понедельник, 15.02.2021, 23:55 | Сообщение # 2440
Генерал-лейтенант
Группа: Пользователи
Сообщений: 591
Награды: 18
Репутация: 28
Статус: Offline
24D590L
цитирую себя же , где-то тут на ветке форума есть:

Я делаю витые пары каждая в своем экране с изоляцией прозрачной термоусадкой (она мягче ) .
  Беру подходящий провод из того что есть в наличии. Для Тх из мгтфэ 0,35 извлекаю провод, делаю витую пару и помещаю ее в оплетку обратно , потом помещаю в прозрачную  термоусадку . Для Rx - аналогично из МСЭ 16-33 0,12 .
Получим два изолированых кабеля , соединяем их  прозрачной термоусадкой. Получается в итоге достаточно гибкий кабель; сверху еще одеваю термоусадку черную , но не грею , а то кабель станет жестким. Не очень презентабельно , но делаю для себя  smile    и мне подходит.
Использую разъем 6 контактов .

24D590LДата: Суббота, 20.02.2021, 20:03 | Сообщение # 2441
Генерал-майор
Группа: Пользователи
Сообщений: 278
Награды: 1
Репутация: 2
Статус: Offline
Кто ни будь использовал для армирования катушек кевларовыеволокна используемые в оптических патчкордах? Если да то какой результат.

fedya_valkiДата: Воскресенье, 21.02.2021, 02:09 | Сообщение # 2442
Генералиссимус
Группа: Пользователи
Сообщений: 2283
Награды: 7
Репутация: 18
Статус: Offline
Цитата 24D590L ()
кевларовыеволокна используемые в оптических патчкордах?
Эх, ещё бы знать что это такое... Патчкорды.... Воно хоть у нас в Украине продается?


Сообщение отредактировал fedya_valki - Воскресенье, 21.02.2021, 02:13

24D590LДата: Воскресенье, 21.02.2021, 08:43 | Сообщение # 2443
Генерал-майор
Группа: Пользователи
Сообщений: 278
Награды: 1
Репутация: 2
Статус: Offline
Цитата fedya_valki ()
Эх, ещё бы знать что это такое...

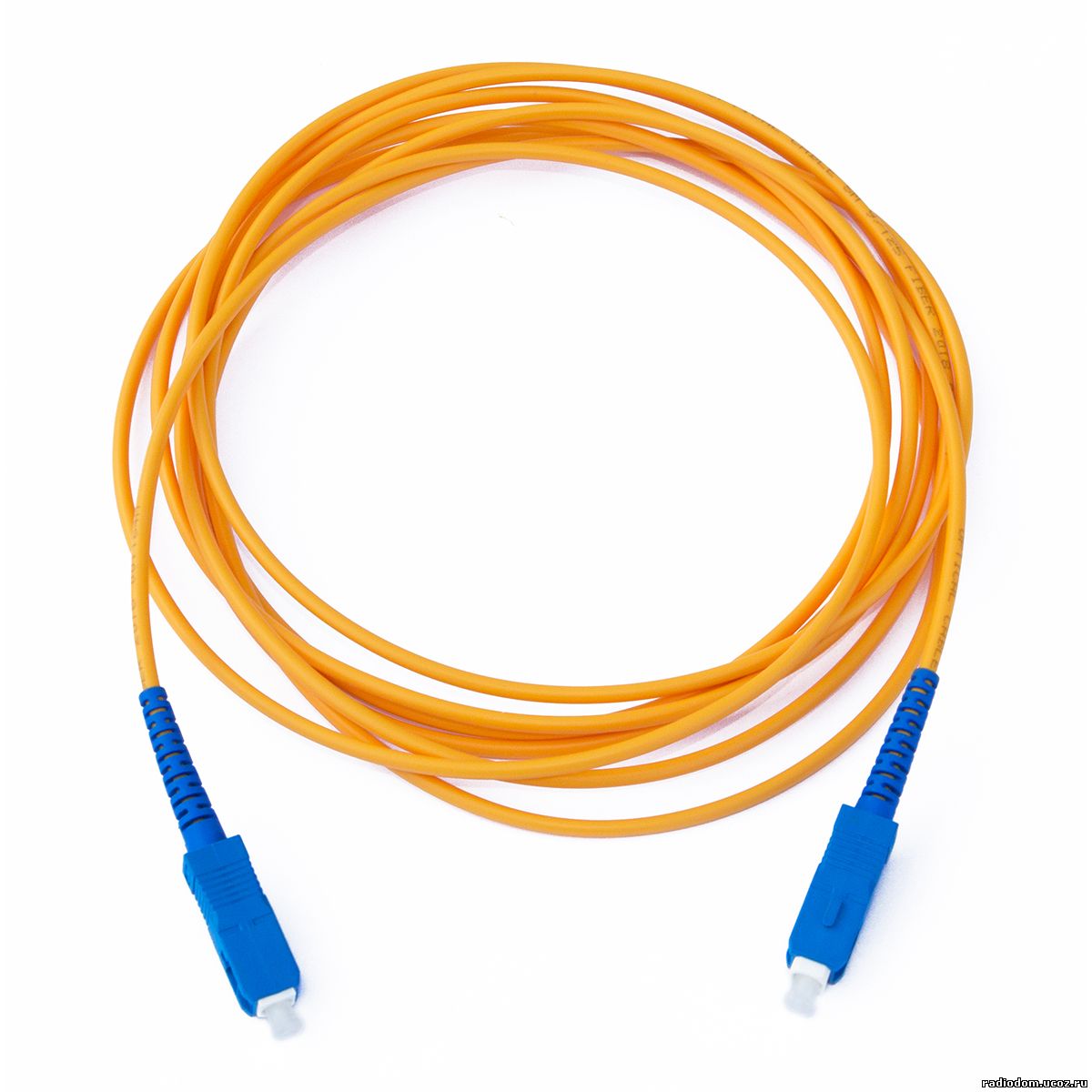

В желтой трубке световод и кевларовые волокна для армирования.
Прикрепления: 7478389.jpg(99.1 Kb)

--Zenit--Дата: Воскресенье, 21.02.2021, 11:03 | Сообщение # 2444
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата 24D590L ()
Кто ни будь использовал для армирования катушек кевларовыеволокна используемые в оптических патчкордах? Если да то какой результат.
С просторов https://u.to/fZ0RGw
Имхо,стеклоткань выглядит предпочтительней.


Сообщение отредактировал --Zenit-- - Воскресенье, 21.02.2021, 11:04

24D590LДата: Воскресенье, 21.02.2021, 13:45 | Сообщение # 2445
Генерал-майор
Группа: Пользователи
Сообщений: 278
Награды: 1
Репутация: 2
Статус: Offline
Цитата --Zenit-- ()
Имхо,стеклоткань выглядит предпочтительней.
Тогда может кто подскажет каким образом можно обработать стеклоткань чтобы можно было резать узкие полоски и при этом стеклоткань не расплеталась.
