Крот-2 и "фирменные" датчики
MythДата: Суббота, 13.04.2013, 17:21 | Сообщение # 16
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline
Я не собирался никого обижать, даже президента. Наверное мультики не смотрите. Но все же принесу свои извинения.

То Andrew: то что вы мне показали, это резонансная катушка от F2. Я все таки имел ввиду вот это : http://kopaj.ru/wp-content/uploads/F70_sch.gif  . Думаю что с кротом работать будет. В своей конструкции пользую её.
Есть  пару наводящих вопросов. Можно я задам их здесь.
1.Будет ли возможность дружбы этого аппарата с высокой частотой ( хотя бы до 15 кгц)
2. Возможность прикрутить к кроту-2 дисплей 128х64 (интересует годограф)
Ответить можно в личку , дабы не плодить флуд в этой теме.


Сообщение отредактировал Myth - Суббота, 13.04.2013, 17:23

AndrewДата: Суббота, 13.04.2013, 17:49 | Сообщение # 17
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Цитата (Andrew)
Думаю что с кротом работать будет.
Проверите по возможности и отпишите.
Ответы на вопросы 1,2 возможно в будущем..

HddniacДата: Понедельник, 15.04.2013, 08:30 | Сообщение # 18
Рядовой
Группа: Пользователи
Сообщений: 10
Награды: 0
Репутация: 0
Статус: Offline
Доброго времени суток!

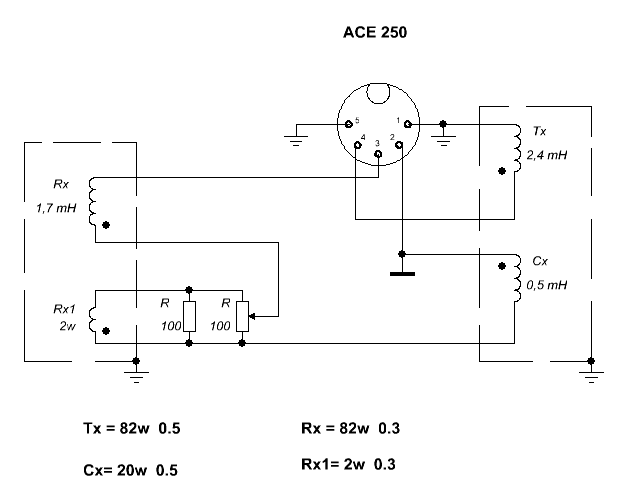

Хотелось бы подключить катушку от Garrett Ace 250.
Хотелось бы узнать как его подключить к Кроту 2. Какие номиналы R3 и С1, и устанавливать ли С0.
Может быть кто-нибудь подскажет данные датчика для Крота-2 кольцо как у автора?
Прикрепления: 5756423.gif (6.8 Kb)

AndrewДата: Понедельник, 15.04.2013, 10:44 | Сообщение # 19
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Нужно пробовать никто еще не подключал вот вы бы подключили и рассказали!
А начать нужно с того, что узнать  родную частоту, затем  зная индуктивность TX подобрать С1, R3 как по схеме. Подключить к "Кроту" настроить, если чувства не хватает подобрать С0 чтоб резонанс где-то ниже на 1-1.5 кгц был.  Где-то ток...

AndrewДата: Суббота, 27.04.2013, 22:59 | Сообщение # 20
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Пробовал датчик от "Фишера-2"  Пришлось платку соорудить для параллельной раскачки.
~25 см по воздуху, что приятно пробка от пива всегда в минусе, Думаю для пляжа будет самое то

Высоцкий про Фишера:)
http://www.youtube.com/watch?v=TbJX8A1DZGk
http://www.youtube.com/watch?v=8rpUvgN9N-A

HddniacДата: Воскресенье, 28.04.2013, 19:18 | Сообщение # 21
Рядовой
Группа: Пользователи
Сообщений: 10
Награды: 0
Репутация: 0
Статус: Offline
Подключил датчик от Аси 250. Частота ТХ 7960. С1=22мкФ. С0 не ставил. На металлы реагирует, но на все металлы один и тот же VDI. Калибровку по ферриту делал автоматически, Zero_ADC настраивал при закороченном RX без катушки. Напряжение на 44 ноге 1,59, на 40 ноге 3В ровно. Прошивки пробовал 01А и 03А, фьюзы выставлены. Подскажите пожалуйста в какую сторону копать.

AndrewДата: Воскресенье, 28.04.2013, 19:59 | Сообщение # 22
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Цитата (Hddniac)
С1=22мкФ.
Многовато будет..Ток  TX какой?

HddniacДата: Воскресенье, 28.04.2013, 20:54 | Сообщение # 23
Рядовой
Группа: Пользователи
Сообщений: 10
Награды: 0
Репутация: 0
Статус: Offline
Цитата (Andrew)
Многовато будет..Ток  TX какой?
120 мА

AndrewДата: Понедельник, 29.04.2013, 19:20 | Сообщение # 24
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Я опять забыл стоит в катушки От Аси кондер или нет? Нужно разбираться, давайте схему катушки, раз ток есть то тогда сообщите какое напряжение на RX, как оно меняется при поднесении металлического предмета. Лучьше там осциллографом пощупать. На каком расстоянии реагирует на мишени и на какие...

януковичДата: Понедельник, 29.04.2013, 19:57 | Сообщение # 25
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
Нету резонансного конденсатора в Аськином датчике ни в ТХ, ни в РХ. Последовательно ставить кондер на 220нан в ТХ, резонанс бадет в районе 6800Гц., и ток нормальный там.  Приблизительно на такой частоте работают аси. А с РХ, та твориться безобразие. Добавка, убавка конденсаторов (от 33нан до 100нан) в РХ, практически не двигают фазу..... только чуть-чуть.....

AndrewДата: Понедельник, 29.04.2013, 22:21 | Сообщение # 26
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Цитата (янукович)
Добавка, убавка конденсаторов (от 33нан до 100нан) в РХ, практически не двигают фазу..... только чуть-чуть.....
Так єто же хорошо. Стабильній датчик!

-=master=-Дата: Понедельник, 20.05.2013, 20:53 | Сообщение # 27
Рядовой
Группа: Пользователи
Сообщений: 11
Награды: 0
Репутация: 0
Статус: Offline
Доброго времени суток.

Сравнил по воздуху крота2 и квазара.

Датчик Garrett PROformance 9*12.
Индуктивность TX ~2.5 милигенри, сопротивление ~4,3ом.
Индуктивность RX ~1.28 милигенри, сопротивление ~28ом.

Последовательно TX вешал кондер 0,22мкф, резонанс 6,78кГц.
Паралельно RX вешал кондер 0,33мкф, резонанс 7,74кГц(при настройке RX ниже TX показалось что хуже).

Усиление по входу одинаковые(510ом+100нан_100ком+100пик_MCP633).
Мощность накачки в казаре 150мА в кроте 100%(170мА).
Pазбаланс датчика 233мВ.

Монета 2 коп. 1757г.

Квазар предельная дальность 32см(без четкого определения), крот ~ 27-28см.

Квазар дальность 26см, крот 22см,(С четким определением ВДИ.)

Показалось что маловато входное усиление(для этого датчика).

В статике чуйка одинаковая( ~35см).


Сообщение отредактировал -=master=- - Понедельник, 20.05.2013, 21:03

януковичДата: Понедельник, 20.05.2013, 21:01 | Сообщение # 28
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
Цитата (-=master=-)
Показалось что маловато входное усиление(для этого датчика).
Это действительно так. Увеличьте его, и получите нормальный результат.

-=master=-Дата: Понедельник, 20.05.2013, 21:10 | Сообщение # 29
Рядовой
Группа: Пользователи
Сообщений: 11
Награды: 0
Репутация: 0
Статус: Offline
Цитата (янукович)
Это действительно так. Увеличьте его, и получите нормальный результат.
Вопрос до какой величины.
И как я понимаю что этим я увеличу разбаланс датчика, а по рекомендациям Автора нежелательно чтобы разбаланс был более 500мВ.

януковичДата: Понедельник, 20.05.2013, 21:56 | Сообщение # 30
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
Где-то так и получится разбаланс. Но его можно поправить (или резистором под наклейкой в датчике), либо подклеить под датчик небольшую шайбочку. Небаланс будет небольшой по-любому, это ведь неКротовый датчик.
