Форум » Приборы для поиска » КРОТ СМАРТ » Делаем катушки (Именно здесь о катушках особенно если 1 раз)
Делаем катушки
AndrewДата: Воскресенье, 05.05.2019, 11:52 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 7397
Награды: 17
Репутация: 86
Статус: Offline
Катушка для "Смарта" такая же как и для всех предыдущих Кротов!
Примерные параметры для катушек:
Количество витков передающей  40-50 витков , провода 0.4-0.5 мм (если диаметр меньше 15 см , например для "смарт мини" ~60 витков 0.3 мм)
Количество витков приемной    140-180   провода 0.15-0.20 мм     Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства  фирменных и самодельных приборов! Не забываем что в Смарте холодный конец ТХ идет на RB6!

Для разбаланса примерно так:
0-200        -       Отлично
200-400    -       Хорошо
400-600    -       Удовлетворительно
600-1500  -       Плохо
>1500        -       Очень плохо

На разбаланс влияют: Датчик,температура, Ток, КУ усилителя и конечно любой металлический (и не только) предмет находящейся в видимости катушки..

dinamoslivenДата: Пятница, 21.01.2022, 16:15 | Сообщение # 901
Подполковник
Группа: Пользователи
Сообщений: 122
Награды: 0
Репутация: 0
Статус: Offline
Цитата --Zenit-- ()
Сопротивление графитового слоя какое  между   дальними точками  и вводом экрана кабеля?
Около 1к.
Цитата sashaarsenalua ()
Дайте фото всей катушки, я покажу
Завтра сфоткаю, но по первой фотке понятно как нанесен экран.

AndrewДата: Пятница, 21.01.2022, 16:52 | Сообщение # 902
Генералиссимус
Группа: Администраторы
Сообщений: 7397
Награды: 17
Репутация: 86
Статус: Offline
dinamosliven, Графит где брали?

mongol791Дата: Пятница, 21.01.2022, 18:01 | Сообщение # 903
Генерал-полковник
Группа: Пользователи
Сообщений: 1108
Награды: 15
Репутация: 17
Статус: Offline
Цитата dinamosliven ()
Опять проблемы с кармой. Новый датчик после сведения определял пятак на 35 см, после заграфичивания стал определять на 25 см
попробуйте прозвонить обмотки в датчике относительно экрана, или не коротит ... минус 10см там может прятаться )) biggrin

dinamoslivenДата: Пятница, 21.01.2022, 18:19 | Сообщение # 904
Подполковник
Группа: Пользователи
Сообщений: 122
Награды: 0
Репутация: 0
Статус: Offline
Цитата Andrew ()
dinamosliven, Графит где брали?
Пластина-заготовка для щеток с завода авиааппаратуры, чистый графит, помолол фрезой в мелкодисперсную пыль.
Цитата mongol791 ()
попробуйте прозвонить обмотки в датчике относительно экрана, или не коротит ... минус 10см там может прятаться
Знаю, обжигался на этом, поэтому заранее принял меры. В данном случае тестер на 50 мегаом показывает ноли во всех комбинациях.

mongol791Дата: Пятница, 21.01.2022, 18:27 | Сообщение # 905
Генерал-полковник
Группа: Пользователи
Сообщений: 1108
Награды: 15
Репутация: 17
Статус: Offline
попробуйте процарапать экран в этих местах, как на фото, или в других, но покругу и на обеех овалах
Прикрепления: 9272828.png(239.8 Kb)

4ff5fd2Дата: Пятница, 21.01.2022, 22:41 | Сообщение # 906
Генерал-лейтенант
Группа: Пользователи
Сообщений: 553
Награды: 18
Репутация: 28
Статус: Offline
Цитата mongol791 ()
попробуйте процарапать экран в этих местах
я бы использовал растворитель и ватные палочки

dinamoslivenДата: Суббота, 22.01.2022, 15:03 | Сообщение # 907
Подполковник
Группа: Пользователи
Сообщений: 122
Награды: 0
Репутация: 0
Статус: Offline
Цитата mongol791 ()
попробуйте процарапать экран в этих местах, как на фото, или в других, но покругу и на обеех овалах
А ведь однако полегчало. Мороси не добавилось, зато чуйка стала офигенская вообще, на капусту пищит на 37 см, пинпоинтер начинает пищать на капусту с 42 см. Но такая чуйка на средней частоте 13500 с балансом 180 и автобалансом 15, на 17400 с балансом 30 без автобаланса чуйка на 2-3 см меньше, на 10200 еще пара см меньше, баланс 220.

mongol791Дата: Суббота, 22.01.2022, 17:19 | Сообщение # 908
Генерал-полковник
Группа: Пользователи
Сообщений: 1108
Награды: 15
Репутация: 17
Статус: Offline
Цитата dinamosliven ()
Но такая чуйка на средней частоте 13500
Так и должно быть, если плата собрана по стандартной схеме то максимальная чуйка будет на средней частоте, около 12кГц. на нижней и верхней немого меньше. Можно сместить АЧХ  в верх для верхней частоты или в низ для нижней. но лучше как есть если для трех частот ))

AndrewДата: Суббота, 22.01.2022, 17:28 | Сообщение # 909
Генералиссимус
Группа: Администраторы
Сообщений: 7397
Награды: 17
Репутация: 86
Статус: Offline
Цитата dinamosliven ()
на капусту пищит.
uhm

de-si-gnДата: Суббота, 22.01.2022, 17:32 | Сообщение # 910
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline
Andrew, капуста - 2 копейки 1810-1830 - царица полей)

dinamoslivenДата: Воскресенье, 23.01.2022, 07:36 | Сообщение # 911
Подполковник
Группа: Пользователи
Сообщений: 122
Награды: 0
Репутация: 0
Статус: Offline
Меня не покидает идея пересунуть входной оу в катушку. Да, в кабеле добавится три провода, но уровень помех и ложняков должен существенно убавиться. Жаль что не умею разводить и травить платы под компактную смд-компоновку, так бы заморочился в порядке эксперимента.

24D590LДата: Воскресенье, 23.01.2022, 18:34 | Сообщение # 912
Генерал-майор
Группа: Пользователи
Сообщений: 274
Награды: 1
Репутация: 2
Статус: Offline
Цитата dinamosliven ()
Меня не покидает идея пересунуть входной оу в катушку.
Можете заморочиться менее кардинально. Превратите с помощью транзистора потенциальный выход катушки в токовый. Я такой подход применял на динамических микрофонах. Очень  эффективно. Проводов увеличивать не  нужно. Проблема низкое питание 1,5в. Возможно понадобится германиевый транзистор.

dinamoslivenДата: Воскресенье, 23.01.2022, 18:38 | Сообщение # 913
Подполковник
Группа: Пользователи
Сообщений: 122
Награды: 0
Репутация: 0
Статус: Offline
24D590L, а подробнее можно? Схемку, детали, как согласовать с типовой схемой смарта?

24D590LДата: Воскресенье, 23.01.2022, 21:49 | Сообщение # 914
Генерал-майор
Группа: Пользователи
Сообщений: 274
Награды: 1
Репутация: 2
Статус: Offline
dinamosliven посмотрите принцип включения компьютерного микрофона. В интернете можете найти десятки схем подобных включений начиная с четырех деталей и более. Подберите на свой вкус.

--Zenit--Дата: Понедельник, 24.01.2022, 10:47 | Сообщение # 915
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата dinamosliven ()
Меня не покидает идея пересунуть входной оу в катушку. Да, в кабеле добавится три провода, но уровень помех и ложняков должен существенно убавиться. Жаль что не умею разводить и травить платы под компактную смд-компоновку, так бы заморочился в порядке эксперимента.

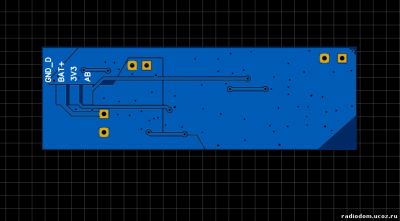

У меня есть вот такие платы усилителя Рх для одного из вариантов беспроводной катушки. На ней разведена зарядка аккума и стаб для питания усилителя.Всё это можно не собирать.Размер платы 60 мм х 20 мм

.

Прикрепления: 6759850.png(79.9 Kb) · 4978707.png(24.7 Kb)


Сообщение отредактировал --Zenit-- - Понедельник, 24.01.2022, 10:47
