Форум » Приборы для поиска » МД "КРОТ3-ХМ" » О схеме и работе К-3 (Вопрос-ответ)
О схеме и работе К-3
alxvДата: Понедельник, 28.04.2014, 00:32 | Сообщение # 136
Лейтенант
Группа: Пользователи
Сообщений: 76
Награды: 0
Репутация: 10
Статус: Offline
продолжаю выкладывать модифицированные ответы на заданные ранее вопросы.

Итак, был вопрос о возбуждении МС D4 (рокот и гул при подключении динамика 8Ом).
Ранее была ТСВ озвучена рекомендация ставить последовательно с динамиком резистор ~10 Ом.
Сам попался на этом возбуждении микросхемы, резистор не помог. Точнее помог, но ом в 30, - что очень неэффективно по отношению к питанию и громкости.
В итоге, как оказалось, добавление конденсаторов на выводы 2 и 3 МС D4 (как у МС D1), решили сразу проблемы возбуждения, плюс переключил питание напрямую от аккумуляторов, нечего звуковухе питаться стабилизированным напряжением. Почему компенсирующие конденсаторы для МС34119 не были тут предусмотрены изначально - не знаю...

AndrewДата: Понедельник, 28.04.2014, 09:21 | Сообщение # 137
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Возбуждение УНЧ так-же удачно "лечиться" увеличением С29 !

alxvДата: Понедельник, 28.04.2014, 11:24 | Сообщение # 138
Лейтенант
Группа: Пользователи
Сообщений: 76
Награды: 0
Репутация: 10
Статус: Offline
Цитата Andrew ()
Возбуждение УНЧ так-же удачно "лечиться" увеличением С29 !
Ты говорил, попробовал это сразу. Ты же знаешь, с моим экземпляром не так как у всех, хоть плату и ты паял smile , всё началось с установки большого индикатора smile
Помогло увеличение С29, но не на 100%, все равно какойто фон оставался... Решил проблему радикально, правильным подключением микросхемы и переключением её питания на нестабилизированное, на моем варианте платы питание УНЧ было разведено от 3.3в...

AndrewДата: Понедельник, 28.04.2014, 11:36 | Сообщение # 139
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Индикатор на звук врядли влияет, возможно нужно было больше "увеличивать" С29..
Теперь динамик будет громко орать!)
А вот как с подсветкой? если ты питаешь от 8в нужно увеличивать R21.

alxvДата: Понедельник, 28.04.2014, 12:51 | Сообщение # 140
Лейтенант
Группа: Пользователи
Сообщений: 76
Награды: 0
Репутация: 10
Статус: Offline
R21 сразу поменял, все ок smile

solovey_Дата: Вторник, 29.04.2014, 18:47 | Сообщение # 141
Полковник
Группа: Заблокированные
Сообщений: 166
Награды: 0
Репутация: 0
Статус: Offline

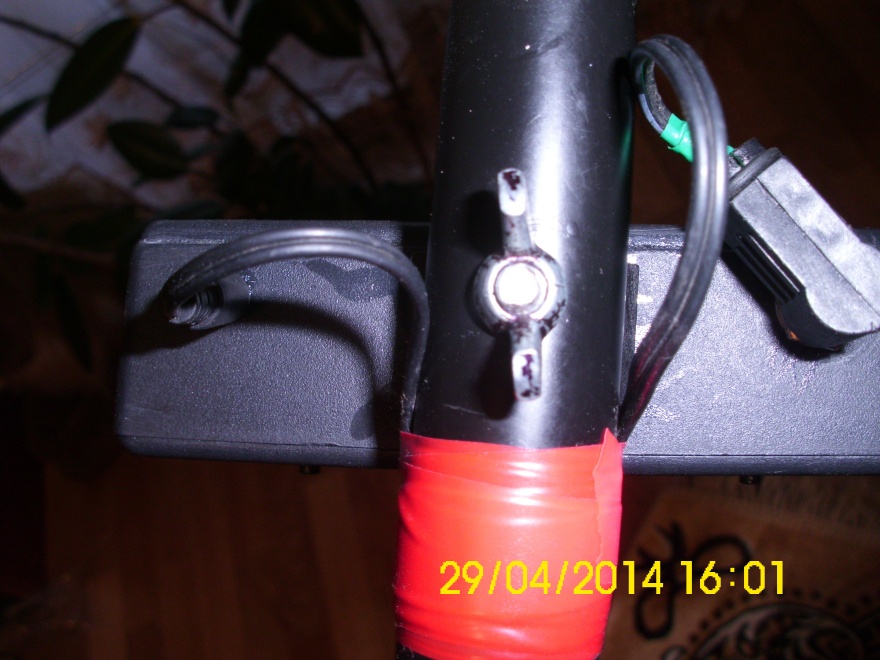

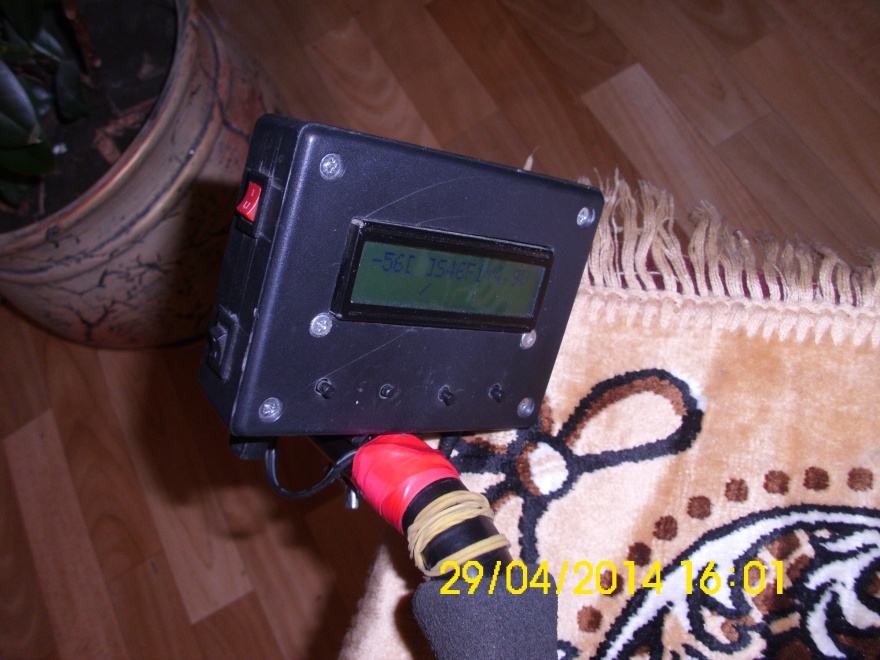

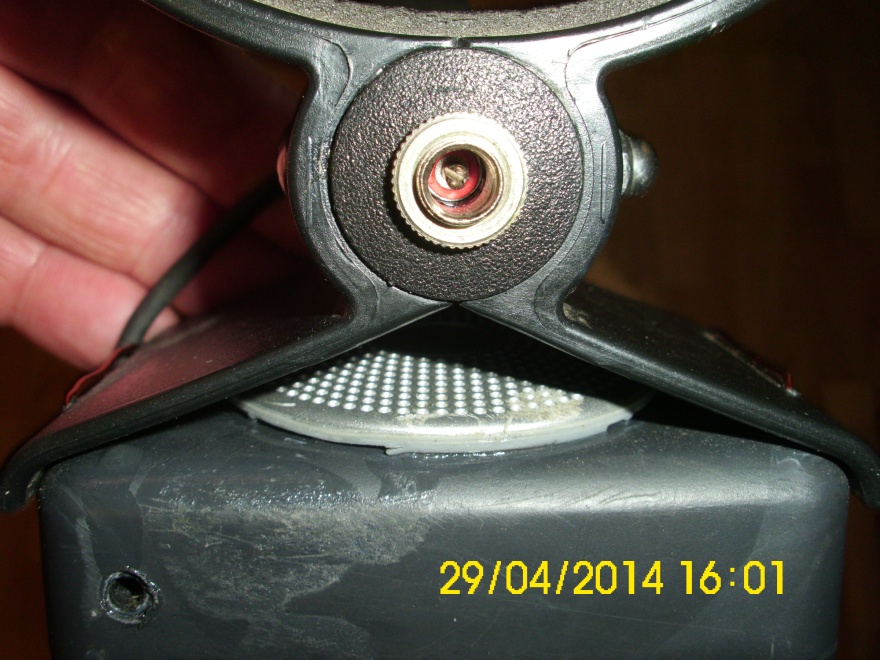

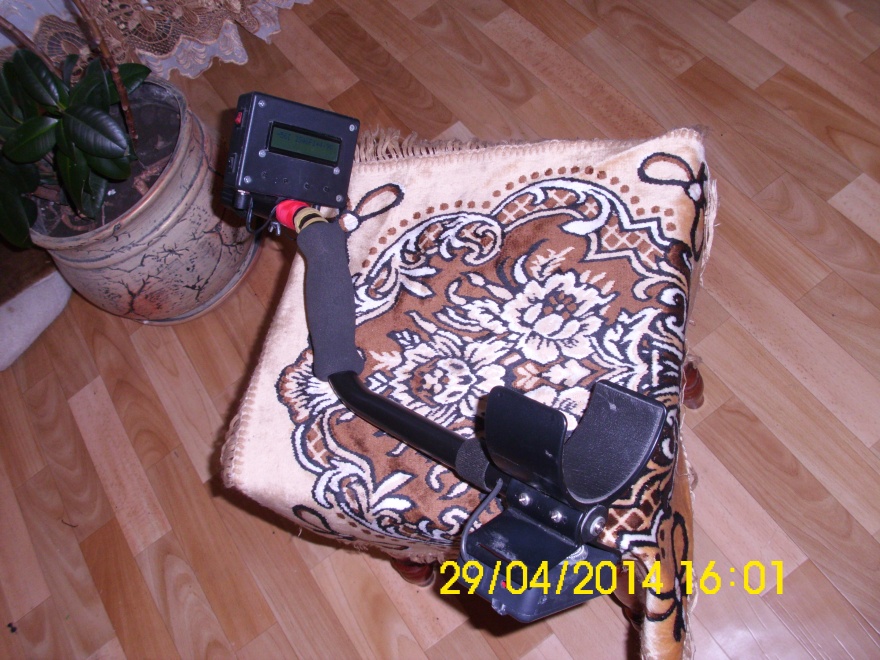

І такий вигляд має 3-ій КРОТ.
Прикрепления: 0229468.jpg (190.1 Kb) · 1984063.jpg (250.0 Kb) · 0046665.jpg (209.7 Kb) · 9970344.jpg (173.7 Kb)

solovey_Дата: Вторник, 29.04.2014, 18:48 | Сообщение # 142
Полковник
Группа: Заблокированные
Сообщений: 166
Награды: 0
Репутация: 0
Статус: Offline

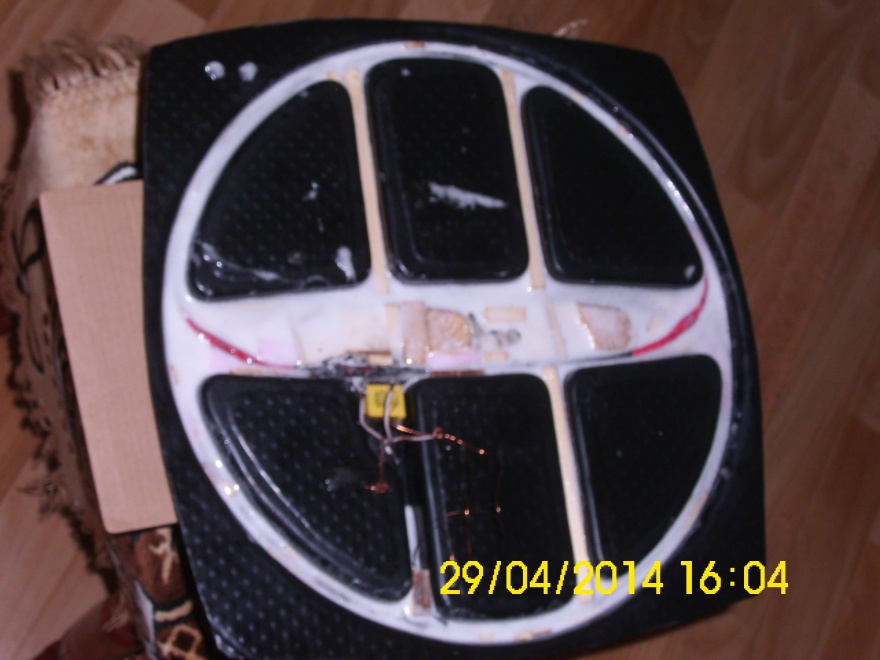

і новий датчик
Прикрепления: 3920550.jpg (140.4 Kb) · 3275308.jpg (196.0 Kb)

януковичДата: Вторник, 29.04.2014, 19:05 | Сообщение # 143
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline

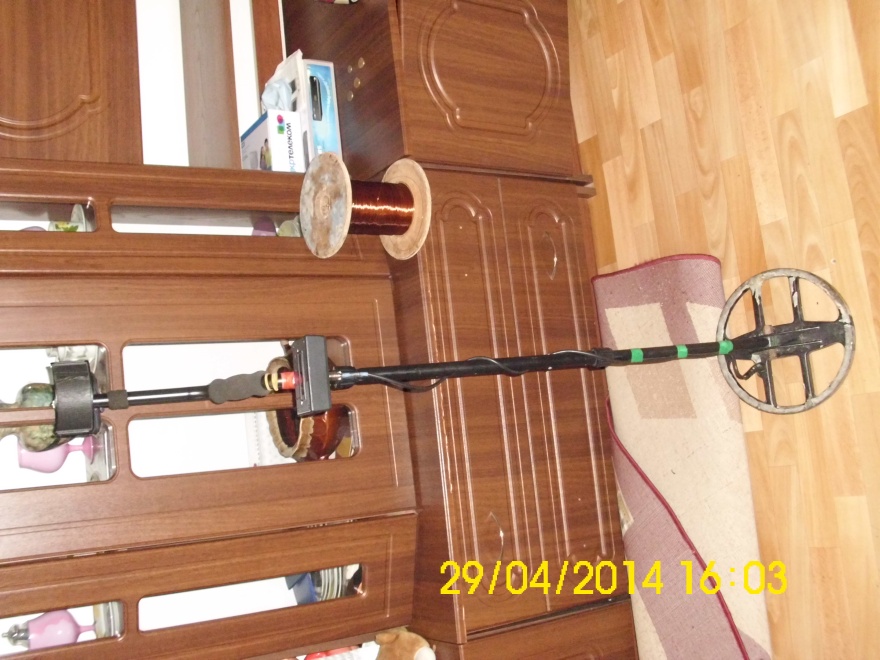

Хорошая бухточка провода, на последнем фото... Мечта поэта! smile

alxvДата: Среда, 30.04.2014, 08:34 | Сообщение # 144
Лейтенант
Группа: Пользователи
Сообщений: 76
Награды: 0
Репутация: 10
Статус: Offline
Цитата solovey_ ()
І такий вигляд має 3-ій КРОТ.
Класний вигляд!
А штангу хто робив?
Теж хочу таку.

solovey_Дата: Воскресенье, 04.05.2014, 19:04 | Сообщение # 145
Полковник
Группа: Заблокированные
Сообщений: 166
Награды: 0
Репутация: 0
Статус: Offline
КУПИВ ГОТОВУ,ЗА 400 ГРН.

ChernovaKIДата: Суббота, 24.05.2014, 20:09 | Сообщение # 146
Рядовой
Группа: Пользователи
Сообщений: 16
Награды: 0
Репутация: 0
Статус: Offline
Возможно ли подключение индикатора 20х2 ?

AndrewДата: Суббота, 24.05.2014, 22:23 | Сообщение # 147
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Если нет возможности преобрести 1602 то возможно.4 знакоместа заклеить изолентой...)

ChernovaKIДата: Суббота, 24.05.2014, 23:32 | Сообщение # 148
Рядовой
Группа: Пользователи
Сообщений: 16
Награды: 0
Репутация: 0
Статус: Offline
Спасибо smile  Вопрос не в том, куда девать лишние знакоместа. Видеопамять таких индикаторов организована так, что можно загружать несколько скринов сразу, а выводится один из них. Соответственно начальный адрес каждого скрина зависит от длины строки. Если у Вас в программе таких заморочек нет, буду использовать тот что имеется в наличии.

Добавлено (24.05.2014, 23:32)
---------------------------------------------
Уваж. Andrew, не сочтите вопрос слишком глупым (опыта в построении МД у меня нет). Какие требования к конденсатору C0 (6800 пФ) во входной цепи приемного тракта кроме термостабильности ? Он должен быть пленочным или можно поставить КМ ?


solovey_Дата: Воскресенье, 25.05.2014, 20:08 | Сообщение # 149
Полковник
Группа: Заблокированные
Сообщений: 166
Награды: 0
Репутация: 0
Статус: Offline
Термостабільнісь-0 і буде вам счастя.

AndrewДата: Понедельник, 26.05.2014, 16:35 | Сообщение # 150
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
С0 и С1 пленка!
