Зарядка и правильное питание
TCBДата: Суббота, 24.08.2013, 22:22 | Сообщение # 46
Генерал-лейтенант
Группа: Модераторы
Сообщений: 769
Репутация: 35
Статус: Offline
Цитата (Luk69)
если я не ошибаюсь, то нижний порог у литюх 2,5В
Но ниже 3В разряжать не рекомендуют.

Еще вопрос: что такое J1 на схеме. И желательно подписать элементы на плате, а то у меня с наскока не получилось связать схему с платой.
И еще надо сразу предупредить, что при Uвх=1,2В и Uвых=5В преобразователь (по Даташит) выдает всего около 30мА, а при Uвх=3В - 200мА


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/


Сообщение отредактировал TCB - Суббота, 24.08.2013, 23:02

Luk69Дата: Суббота, 24.08.2013, 22:30 | Сообщение # 47
Полковник
Группа: Пользователи
Сообщений: 182
Репутация: 1
Статус: Offline
http://www.radiokot.ru/lab/controller/31/

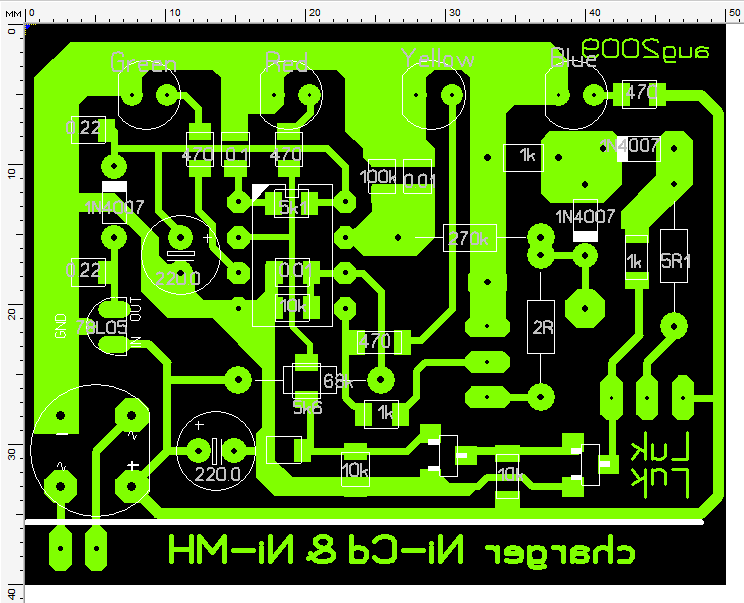

Это зарядное, о котором шла речь выше...
Прикрепления: 6597558.png(40Kb) · zu.rar(18Kb)

Luk69Дата: Суббота, 31.08.2013, 09:16 | Сообщение # 48
Полковник
Группа: Пользователи
Сообщений: 182
Репутация: 1
Статус: Offline

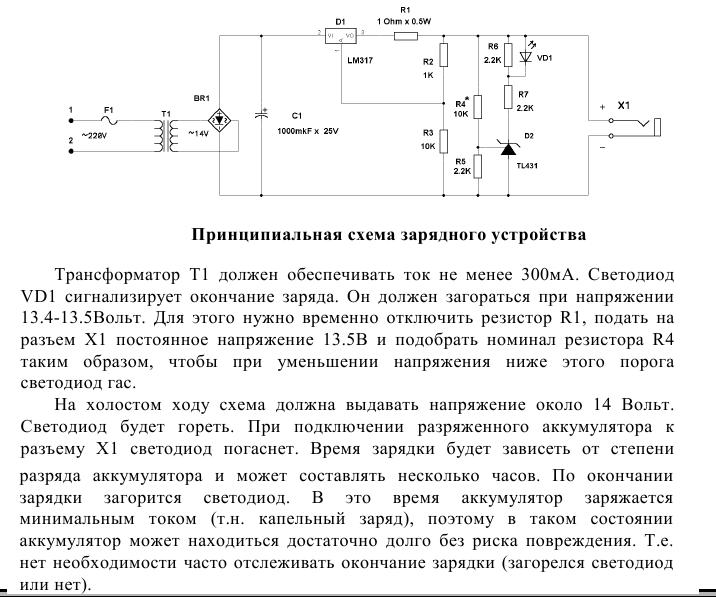

Проверенное "кощеевское" ЗУ для герметичных свинцовых аккумуляторов (гелек) на 12В.
Прикрепления: 4472007.jpg(82Kb)

Luk69Дата: Суббота, 31.08.2013, 15:04 | Сообщение # 49
Полковник
Группа: Пользователи
Сообщений: 182
Репутация: 1
Статус: Offline
Цитата (TCB)

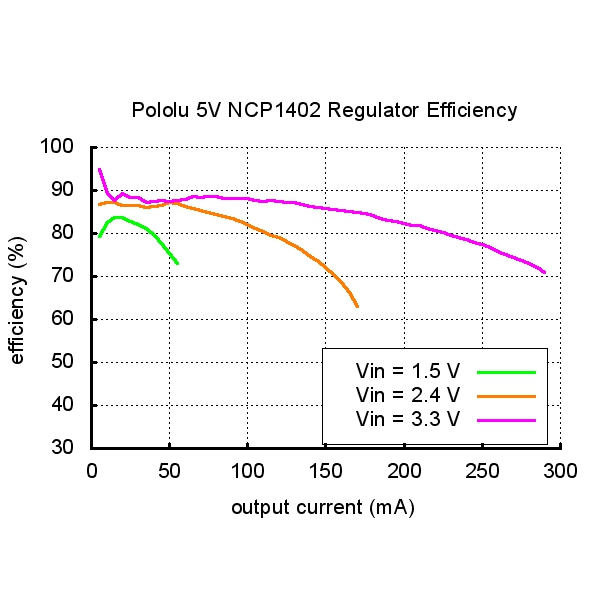

Еще вопрос: что такое J1 на схеме. И желательно подписать элементы на плате, а то у меня с наскока не получилось связать схему с платой. И еще надо сразу предупредить, что при Uвх=1,2В и Uвых=5В преобразователь (по Даташит) выдает всего около 30мА, а при Uвх=3В - 200мА

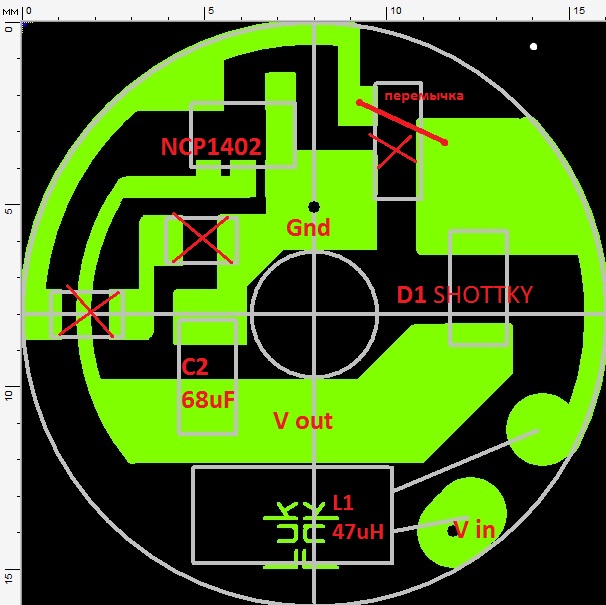

Извините, ТСВ, как то прозевал Ваше сообщение. Естественно, что энергию черпать из неоткуда можно только с помощью вечного двигателя))) Просто моё прежнее увлечение не требовало токов более 20мА, посему и "полюбились" мне энти преобразователи. J1 это просто коннектор. Я вообще собирал его по даташиту(схема).                Что касается схемки и платки - дико извиняюсь... Это плата действительно рабочего устройства, только разрабатывалась как схема зарядки для моба. Схему увы не нашёл (давно бУло). Проще пожалуй новую платку переразвести.
Прикрепления: 8802678.jpeg(89Kb) · 7454553.jpg(98Kb)

AndrewДата: Суббота, 05.10.2013, 18:14 | Сообщение # 50
Генералиссимус
Группа: Администраторы
Сообщений: 4471
Репутация: 62
Статус: Offline

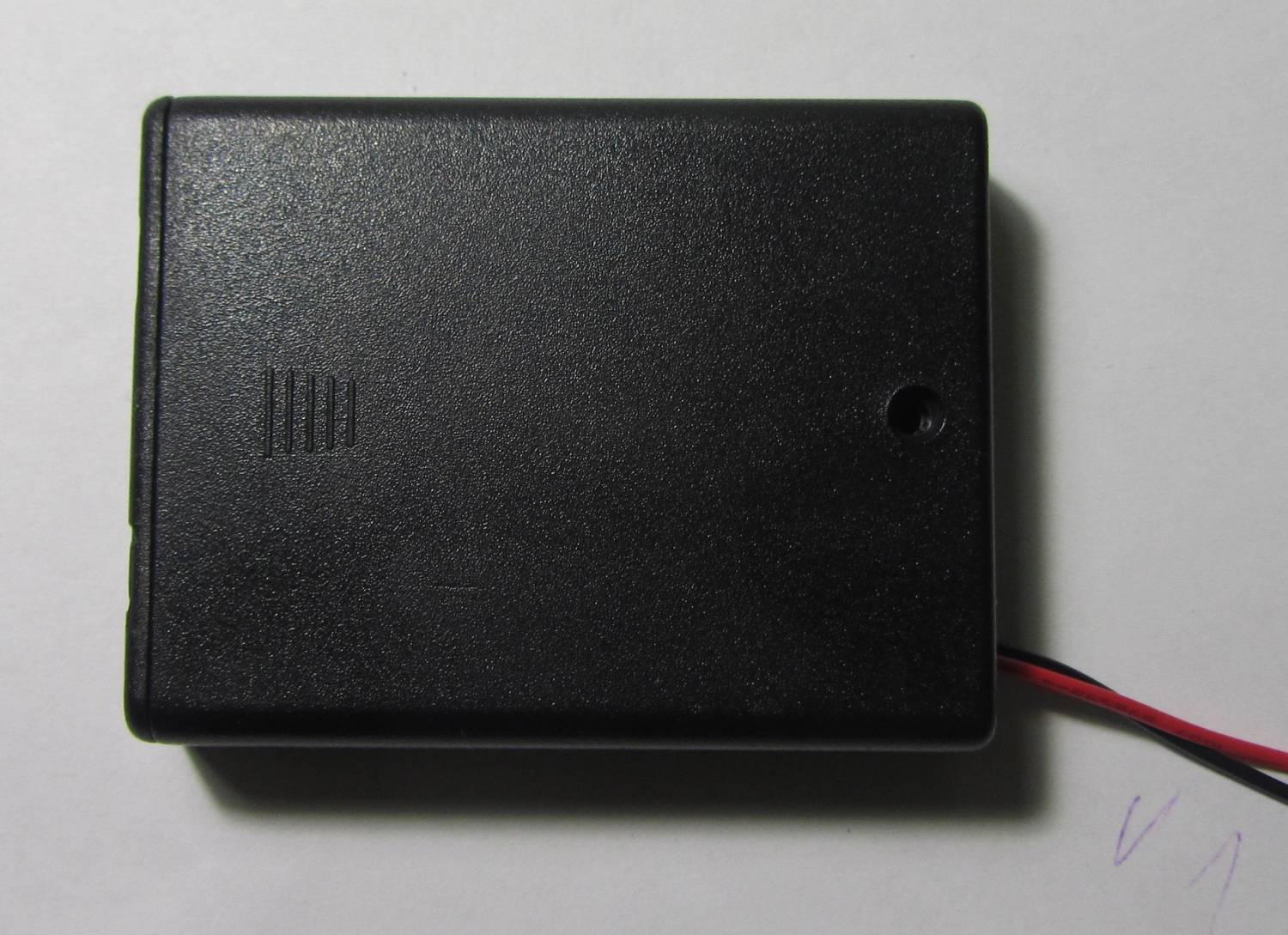

Вот вариант питания для Крота от 4-х мини-пальчиков.

$IMAGE1$

Прикрепления: 6305654.jpg(175Kb) · 9434677.jpg(154Kb)

януковичДата: Понедельник, 07.10.2013, 08:48 | Сообщение # 51
Генералиссимус
Группа: Модераторы
Сообщений: 3203
Репутация: 50
Статус: Offline
На какое время хватает таких аккумов?

TCBДата: Понедельник, 07.10.2013, 20:48 | Сообщение # 52
Генерал-лейтенант
Группа: Модераторы
Сообщений: 769
Репутация: 35
Статус: Offline
Цитата (Andrew)
Вот вариант питания для Крота от 4-х мини-пальчиков
Ну наконец! А то я и так и сяк пытаюсь обратить внимание на такое изумительное решение с ак. отсеком, и ни какой реакции. А ведь качество этих отсеков очень даже приличное и решается проблема с оперативной заменой ак. К тому же такие отсеки есть на разное количество и разные ак.
Можно, к примеру, взять меньший корпус (Z-79) и приклеить два отсека под 2 ак. размера АА - у них емкость больше.

Цитата (янукович)
На какое время хватает таких аккумов?
Реальная емкость мини пальчиков не более 1000mAh. У меня сейчас Крот запитан от 3-х таких ак., но эксперимента не проводил. Исходя из того, что лития на 750mAh мне хватило более чем на 3 часа, то с этими будет не меньше.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

AndrewДата: Понедельник, 07.10.2013, 21:13 | Сообщение # 53
Генералиссимус
Группа: Администраторы
Сообщений: 4471
Репутация: 62
Статус: Offline
У меня хватает около 6-8 часов

Kisovi4Дата: Пятница, 21.02.2014, 23:49 | Сообщение # 54
Рядовой
Группа: Пользователи
Сообщений: 15
Репутация: 0
Статус: Offline
Смотрю тут люди всякие преобразователи мутят, чтоб от одной банки лития питать, или две банки используют. Зачем? Ведь достаточно просто одной банки с хорошим стабилизатором! Сразу подправил плату под этот iqrf.org/weben/downloads.php?id=129
 Проверял, он при токе нагрузки более 60мА и усаженым акумом до 3,45В держит на выходе 3,30В. При 3,44В уже 3,29В. И это было ещё 4 года назад, когда я осциллограф "хамелион "с радиокота делал.
 Запаял пока только контроллер с обвязкой и с дисплеем. Показывает и держит напругу чётко.

януковичДата: Суббота, 22.02.2014, 00:22 | Сообщение # 55
Генералиссимус
Группа: Модераторы
Сообщений: 3203
Репутация: 50
Статус: Offline
Цитата Kisovi4 ()
Запаял пока только контроллер с обвязкой и с дисплеем. Показывает и держит напругу чётко.

А Вы еще "навесьте" передающий контур и качните туда 100мА... И звук еще... Может и провалиться напруга...

Kisovi4Дата: Суббота, 22.02.2014, 11:09 | Сообщение # 56
Рядовой
Группа: Пользователи
Сообщений: 15
Репутация: 0
Статус: Offline
Уважаемый если я не ошибаюсь, то это вы где-то писАли, что перерезали дорожки и выяснили , что контроллер жрёт конкретно больше всего остального... Ток в контуре и ток потребления, это очень разные вещи.
 Ну что ж , доделаю отпишусь конечно. Хотя на фоне переживаний за судьбу страны вобще не могу заставить себя, что-то делать...

януковичДата: Суббота, 22.02.2014, 11:23 | Сообщение # 57
Генералиссимус
Группа: Модераторы
Сообщений: 3203
Репутация: 50
Статус: Offline
Цитата Kisovi4 ()
Хотя на фоне переживаний за судьбу страны вобще не могу заставить себя, что-то делать...

Полностью поддерживаю... К "творчеству" сейчас душа не лежит. Завтра у нас похорон ребят которые погибли от пуль снайпера... Весь город идет прощаться...

Цитата Kisovi4 ()
что контроллер жрёт конкретно больше всего остального...


Совершенно верно. Контроллер будет "кушать" приблизительно половину от "рабочего" потребления прибора.

Kisovi4Дата: Четверг, 27.02.2014, 20:33 | Сообщение # 58
Рядовой
Группа: Пользователи
Сообщений: 15
Репутация: 0
Статус: Offline
Всё никак не могу усадить аккумулятор, но на осциллографе, что описывал выше заметил, потускнела подсветка, там она до стабилизатора.
Вобщем подключаю этот севший акум. Мощность на всю, динамик 8-ми омный орёт в статике.  На входе 3,48 на выходе 3,30. Думаю, что и при 3,46 он держал  3,30 , но после 3,48 он резко сел... Достаточно долго и уверенно держал при 3,50  3,30 Вольта.

de-si-gnДата: Пятница, 30.01.2015, 16:10 | Сообщение # 59
Генерал-майор
Группа: Пользователи
Сообщений: 299
Репутация: 4
Статус: Offline

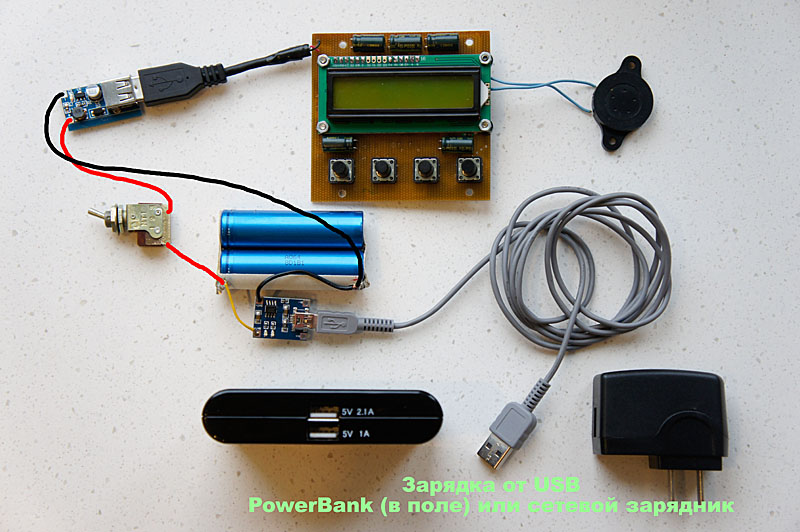

Питание для Крота буду делать так (литий от старого ноутбука + плата зарядника из Китая):



Если не хватит напряжения, поставлю преобразователь на 5 Вольт:

Прикрепления: 5403534.jpg(121Kb) · 4125093.jpg(126Kb)

AndrewДата: Пятница, 30.01.2015, 22:14 | Сообщение # 60
Генералиссимус
Группа: Администраторы
Сообщений: 4471
Репутация: 62
Статус: Offline
Тоже закал в китае два лития и отсек на 2 лития..)
