Крот с мостовой раскачкой-Крот4
TCBДата: Среда, 15.03.2017, 00:03 | Сообщение # 946
Генерал-лейтенант
Группа: Модераторы
Сообщений: 766
Репутация: 35
Статус: Offline
Цитата Andrew ()
А вы Piton можите поделится с ТСВ..)
Мне уже давно успел прислать микросхемы Шукач и даже платку...
Только вот вдохновения проводить эксперименты у меня пока не возникло sad


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

fedya_valkiДата: Среда, 15.03.2017, 08:06 | Сообщение # 947
Генералиссимус
Группа: Пользователи
Сообщений: 1349
Репутация: 6
Статус: Offline
Цитата fitterpolesov ()
Мне 1918 год напоминает, когда пролетарии к власти рвались.

При чём тут 1918 год? Вот Вы возьмите, и просчитайте на бумаге, и нем здесь выложите результаты расчётов, от котороых уже можно отталкиваться. У Хоровица с Хиллом нету расчётов мостового каскада для работы с индуктивной нагрузкой и рекуперацией.
Piton, я одну штуку для экспериментов приобрёл бы, напишите в личку почём

Добавлено (15.03.2017, 08:06)
---------------------------------------------

Цитата TCB ()
Только вот вдохновения проводить эксперименты у меня пока не возникло

Та отож... Пока просто положительных результатов нету, а датчик новый варганить нужно под это дело. Качать дикий ток в катушку Тх - будет выигрыш по воздуху, но в грунте всё задавит сам грунт, ИМХО

fitterpolesovДата: Среда, 15.03.2017, 11:07 | Сообщение # 948
Подполковник
Группа: Пользователи
Сообщений: 124
Репутация: 0
Статус: Offline
Цитата fedya_valki ()
Вот Вы возьмите, и просчитайте на бумаге, и нем здесь выложите результаты расчётов, от котороых уже можно отталкиваться. У Хоровица с Хиллом нету расчётов мостового каскада для работы с индуктивной нагрузкой и рекуперацией.

Я уже выкладывал эти "расчеты". Там пару арифметических дейстивй. Для рекуперации основное правило Rl>>>Ra. В активное сопротивление входит не только провод обмотки, но провод кабеля, сопротивление ключей, сопротивление конденсаторов и пр.. все, что стоит вне индуктивности. Каждый собирает на своем проводе, со своей схемой ключей, кабелем, фиг поймешь, какими конденсаторами... Дал суть настройки, как увидеть, нет ровного треугольника - шукайте потери в схеме. Каждому его личный случай рассматривать не буду.

fedya_valkiДата: Среда, 15.03.2017, 11:53 | Сообщение # 949
Генералиссимус
Группа: Пользователи
Сообщений: 1349
Репутация: 6
Статус: Offline
Цитата fitterpolesov ()
Для рекуперации основное правило Rl>>>Ra.

Тогда получается что для рекуперации нужно мотать больше витков, чтобы Rl было побольше, а для снижения Ra брать провод потолще, что в принципе и делается. Но вот витков почему-то мало мотают

TCBДата: Среда, 15.03.2017, 13:28 | Сообщение # 950
Генерал-лейтенант
Группа: Модераторы
Сообщений: 766
Репутация: 35
Статус: Offline
Цитата ;20564 ()
Та отож... Пока просто положительных результатов нету, а датчик новый варганить нужно под это дело.
Дело в том что я не вижу зачем оно мне надо...
Ну сделаю..., ну может быть добьюсь какого то результата.... и положу в дальний угол...
Так у меня сейчас есть на что потратить время и средства с большей пользой. А этим, может быть займусь, когда совсем скучно станет.
А положительных результатов и не будет пока заинтересованные лица активно не займутся этой проблемой.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/


Сообщение отредактировал TCB - Среда, 15.03.2017, 13:32

fitterpolesovДата: Среда, 15.03.2017, 13:28 | Сообщение # 951
Подполковник
Группа: Пользователи
Сообщений: 124
Репутация: 0
Статус: Offline
Ток в катушке зависит от индуктивного сопротивления. Магнитное поле пропорционально индуктивности и КВАДРАТУ тока. Малое напряжение питания моста - мало витков - большой ток - офигенное магнитное поле. Гладко на бумаге, да забыли про наши дороги. Большие токи чреваты толстыми проводами, особыми требованиями к элементной базе, появлением магнитных наводок и прочими прелестями. Правильно вообще мост прямо в датчик совать, поближе к катушке. Зато прибор будет жрать меньше. Но лично мне такого счастья и даром не надо, постараюсь выйти на высокое питание и малые токи, буду раз в сутки менять акумы, но сэкономлю кучу времени на датчиках и схемотехнике.

TCBДата: Среда, 15.03.2017, 18:46 | Сообщение # 952
Генерал-лейтенант
Группа: Модераторы
Сообщений: 766
Репутация: 35
Статус: Offline
Цитата fitterpolesov ()
постараюсь выйти на высокое питание
А на какое питание планируете выйти?


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

fitterpolesovДата: Среда, 15.03.2017, 21:10 | Сообщение # 953
Подполковник
Группа: Пользователи
Сообщений: 124
Репутация: 0
Статус: Offline
Преобразователем разогнать до 13В, сколько мост позволяет. Вопрос в шумности платы и прибора в целом. Если не получитиься так, буду пытаться запитать датчик через трансформатор, такая схема прекрасно работала в Квазаре. При 5 вольтах и 15-20 витками несколько ампер в катушку закачивается. Нафиг мне такое счастье?

AndrewДата: Воскресенье, 19.03.2017, 21:37 | Сообщение # 954
Генералиссимус
Группа: Администраторы
Сообщений: 4452
Репутация: 62
Статус: Offline
Небольшой фото-отчет ...

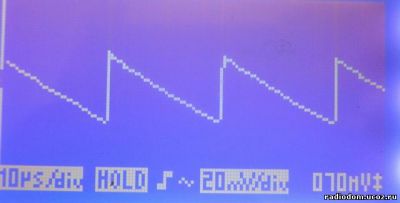

ТХ на 1 Ом


Питание на мосту или мосте, потребление 40 мА



После усилителя РХ

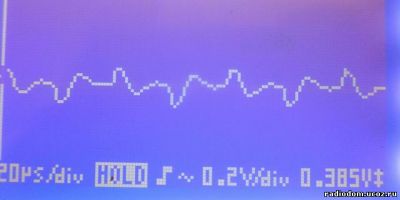

Помехи , сигнал Тх отключен.


Следующую картинку возможно сделаю на полигоне!  Похоже прибор под 50+ см лупасит...)
Прикрепления: 4116681.jpg(22Kb) · 1300104.jpg(20Kb) · 0483766.jpg(20Kb) · 6277079.jpg(26Kb)

de-si-gnДата: Воскресенье, 19.03.2017, 23:31 | Сообщение # 955
Генерал-майор
Группа: Пользователи
Сообщений: 298
Репутация: 4
Статус: Offline
В теме про Вератор4 Циклон как-то упомянул  что лучшая катушка у него была с 30 витками.
Поэтому сегодня купил провод 0,63мм - намотаю побольше витков  и подниму напряжение до 12 В, сравню с 20в и 5В.
У меня ТХ питается от своего регулируемого преобразователя на  MT3608.


Сообщение отредактировал de-si-gn - Воскресенье, 19.03.2017, 23:32

AndrewДата: Воскресенье, 19.03.2017, 23:50 | Сообщение # 956
Генералиссимус
Группа: Администраторы
Сообщений: 4452
Репутация: 62
Статус: Offline
de-si-gn, Вообще результаты есть с любыми катушками? Я понимаю они могут быть и отрицательные..

Yurik2304Дата: Понедельник, 20.03.2017, 09:40 | Сообщение # 957
Генерал-майор
Группа: Пользователи
Сообщений: 393
Репутация: 2
Статус: Offline
Andrew, от скольки вольт питаете?
Какой кабель используете?

AndrewДата: Понедельник, 20.03.2017, 18:04 | Сообщение # 958
Генералиссимус
Группа: Администраторы
Сообщений: 4452
Репутация: 62
Статус: Offline
Питание 5v.  Кабель не по фен-шую ,  S-VHS.

fedya_valkiДата: Понедельник, 20.03.2017, 22:15 | Сообщение # 959
Генералиссимус
Группа: Пользователи
Сообщений: 1349
Репутация: 6
Статус: Offline
Цитата Andrew ()
Кабель не по фен-шую , S-VHS.

Может поэтому и у Вас "акулий зуб" трошки заметен на осциллограмме? Сечение жил кабеля, ИМХО, должно быть не менее сечения провода Тх. Или я не прав, ведь кабеля от силы 1,2м, а Тх - несколько десятков?
Ну так тогда и ноги у SI8896 должны быть по 1мм^2 как минимум, и провода внутри неё, которые от кристалла к ногам - тоже....


Сообщение отредактировал fedya_valki - Понедельник, 20.03.2017, 22:17

AndrewДата: Понедельник, 20.03.2017, 23:42 | Сообщение # 960
Генералиссимус
Группа: Администраторы
Сообщений: 4452
Репутация: 62
Статус: Offline
Цитата fedya_valki ()
у Вас "акулий зуб"
Акул бояться на море не копать с мостовой раскачкой..)
Нет у меня других кабелей..да s-vhs заканчивается...(
