Варианты конструкций КРОТа-2 - Страница 23 - Форум
[ Новые сообщения · Участники · Правила форума · Поиск · RSS ]

Форум » Приборы для поиска » MD "КPОТ2-ХМ" » Варианты конструкций КРОТа-2 (Варианты плат и другие конструкторские решения)
Варианты конструкций КРОТа-2
SCIENTISTДата: Воскресенье, 06.08.2017, 22:35 | Сообщение # 331
Рядовой
Группа: Пользователи
Сообщений: 12
Награды: 0
Репутация: 0
Статус: Offline
Всем доброго времени суток!
Решил представить на всеобщий суд свой вариант наушника для любимого металлоискателя. Авось кому пригодится.

Был на хозяйстве ларингофон с дохлым микрофоном.
Выброшены штатные потроха, оставлен только динамик. Добавлен витой телефонный провод от советского телефона. К самому динамику (динамик расположен в "ошейнике", который в свою очередь плотно сидит на шее) идут два провода МГТФ, свитых между собой. От динамика к уху- прозрачный воздуховод.

Что получилось в результате:
- нет большого "лабуха на голове", под которым потеет кожа;
- занято только одно ухо, и при этом оно замечательно слышит, что происходит вокруг;
- крепится плотно, никуда не съезжает, прибор можно спокойно положить на землю и стать в полный рост

"Ошейник" не приносит дискомфорта, и не мешает дышать.


Прикрепления: 3340319.jpg (157.7 Kb)


Сообщение отредактировал SCIENTIST - Воскресенье, 06.08.2017, 22:37

AndrewДата: Воскресенье, 06.08.2017, 23:01 | Сообщение # 332
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Отличная конструкция , но я бы еще прищепку прикрепил сверху.. для компенсации тяжести шнура..

delamortoДата: Четверг, 07.09.2017, 15:15 | Сообщение # 333
Майор
Группа: Пользователи
Сообщений: 97
Награды: 0
Репутация: 4
Статус: Offline
Вот купил знакомый у кого то , не признается где. Толи обрубок ее назвать, толи обрезок.Работает минут 20 наверно.
Прикрепления: 6475695.jpg (152.0 Kb)

януковичДата: Четверг, 07.09.2017, 15:23 | Сообщение # 334
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
delamorto, а че, аккуратно все сделано, пайка не грязная. Только непонятно какой там стабилизатор стоит, на 3.3, или на 5 в. Модуль отрицательного напряжения не распаян, как дисплей работает?

delamortoДата: Четверг, 07.09.2017, 15:48 | Сообщение # 335
Майор
Группа: Пользователи
Сообщений: 97
Награды: 0
Репутация: 4
Статус: Offline
стабилизатор на 3.3 стоит, сколько он проработает от 1 акума? Что первым сядет экран, потом отрубится блок. Насколько я знаю надо стабилизатору больше напруги на 0.6-0.7, а в идеале на 1 вольт больше.
Что даст отсутствие деталей отрицательного напряжения?

Добавлено (07.09.2017, 16:48)
---------------------------------------------
"Деловера" до Крота добралась?  biggrin


януковичДата: Четверг, 07.09.2017, 15:53 | Сообщение # 336
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
delamorto, обычно экраны 16х2 работают от 5 вольт. Для таких дисплеев, на схеме Крота есть модуль отрицательного напряжения. Это дает возможность установить контраст, работать пятивольтовому ЖК, от 3.3 в. Хотя, бывают дисплеи, с уже впаянным преобразователем (с микросхемой 7660), и они имеют рабочее напряжение +3.3 в.
 Питая Крота от одного лития, обычно ставят повышающий (степ-ап) преобразователь. Без него, действительно проработает недолго. Да и вообще, лучше ставить питание с запасом, что-бы на день копа хватало.  wink

delamortoДата: Четверг, 07.09.2017, 16:17 | Сообщение # 337
Майор
Группа: Пользователи
Сообщений: 97
Награды: 0
Репутация: 4
Статус: Offline
Так и я о томже....

TCBДата: Четверг, 07.09.2017, 17:02 | Сообщение # 338
Генералиссимус
Группа: Модераторы
Сообщений: 1893
Награды: 7
Репутация: 54
Статус: Offline
Цитата delamorto ()
Вот купил знакомый у кого то , не признается где.
Так пока не признается ничего ему не исправлять - пусть ходит с тем что купил...


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

delamortoДата: Четверг, 07.09.2017, 18:24 | Сообщение # 339
Майор
Группа: Пользователи
Сообщений: 97
Награды: 0
Репутация: 4
Статус: Offline
У него прошивка еще Рейтинг, то что по любому ему активироваться скоро.
Но прошивку хвалил, я чето очкую пока ставить. smile

de-si-gnДата: Четверг, 07.09.2017, 19:42 | Сообщение # 340
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline
Цитата delamorto ()
стабилизатор на 3.3 стоит, сколько он проработает от 1 акума?

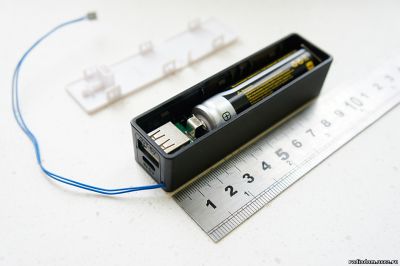

А если подключить повербанк с 1 акум. и выходом 5B (и встроенной зарядкой)? Будет то что нужно!

Например:


или так http://www.radiodom.org/forum/7-35-14620-16-1455892798
Прикрепления: 3067157.jpg (56.5 Kb)


Сообщение отредактировал de-si-gn - Четверг, 07.09.2017, 19:53

fedya_valkiДата: Пятница, 08.09.2017, 14:18 | Сообщение # 341
Генералиссимус
Группа: Пользователи
Сообщений: 2286
Награды: 7
Репутация: 18
Статус: Offline
Цитата de-si-gn ()
Будет то что нужно!

Да, питать Крота от 1 лития без преобразуя - гиблое дело. Или преобразуй на 5В или два лития последовательно и стаб на 5В.

Добавлено (08.09.2017, 15:18)
---------------------------------------------
Сегодня ездил в Харьков по делам, ну и не преминул заехать на радиорынок, купить разной мелочёвки, в том числе и МСР601 в маленьком пятиногом корпусе. А вчера на ихнем сайте мониторил наличие деталей и цены. Космодром мне преподнёс сюрпрайз: МСР601 в крпусе SOT23-5 вчера в полодиннадцатого вечера стоила 8грн, а сегодня в чеке, который они мне вручили для оплаты - уже 17,25грн.... Вот у меня вопрос ко всем, у кого есть эти микросхемки: что на них написано, а то я подозреваю что мне втулили что-то другое, жена слышала как продавец перешёптывался с комплектовщиком и тот говорил "нету". На моих прочитал SATY


TCBДата: Пятница, 08.09.2017, 17:34 | Сообщение # 342
Генералиссимус
Группа: Модераторы
Сообщений: 1893
Награды: 7
Репутация: 54
Статус: Offline
Цитата fedya_valki ()
Сегодня ездил в Харьков по делам, ну и не преминул заехать на радиорынок, купить разной мелочёвки, в том числе и МСР601 в маленьком пятиногом корпусе.
Показываешь людям где надо брать  http://tomexpress.org/ru....t.html  - не хотят... Единственное если забираешь сам то надо заранее сделать заказ, но цены приятные...


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

fedya_valkiДата: Пятница, 08.09.2017, 18:33 | Сообщение # 343
Генералиссимус
Группа: Пользователи
Сообщений: 2286
Награды: 7
Репутация: 18
Статус: Offline
TCB,  спасибо за ссылку, но по 8грн - ИМХО нормальная по нынешним временам цена, но это было вчера... А сегодня - по 17. Как у Карцева, вчера по 3, но маленькие, а сегодня по 5, но большие. А заранее сделать заказ я не мог, я только вчера вечером узнал что надо ехать сегодня утром и в 7:00 быть на месте. Потом ещё час торчал и ждал открытия Козлодрома. Ну а шо делать, купил, попробую ещё одного Крота сваять чисто по авторской схеме без повторителя U/2, на печатке Ваших крайних разработок, вобравшей в себя все достижения трассировки во всём мире).

Добавлено (08.09.2017, 19:33)
---------------------------------------------
Цитата TCB ()
но цены приятные...

Та да.... Наверное Козлодром у них сам берёт, а потом перепродаёт с трёхкратной накруткой. Козлы... Но у них можно взять без предзаказа, а у меня именно сегодня такой случай и выпал.... И доллар вроде на месте, но поднять цену с 8 до 17грн за ночь - это надо быть подлецом... Причём в других корпусах даже дешевле чем SOT23-5, куда пластмассы и металла идёт в разы меньше, и всегда микросхемы в маленьких корпусах стоили дешевле, чем в больших. Вот и неудивительно всё время растущее количество дорогих автомобилей по городу и "хатынок" по периметру Харькова.....


Сообщение отредактировал fedya_valki - Пятница, 08.09.2017, 18:34

380963571207Дата: Суббота, 09.09.2017, 13:21 | Сообщение # 344
Рядовой
Группа: Пользователи
Сообщений: 1
Награды: 0
Репутация: 0
Статус: Offline
Скидываю фотки внутренностей своего Крота-2, если что не так - комментируйте, замечания принимаются.
Прикрепления: 8935252.jpg (276.7 Kb) · 8779454.jpg (280.7 Kb) · 9075430.jpg (170.6 Kb)


Сообщение отредактировал 380963571207 - Суббота, 09.09.2017, 19:21

AndrewДата: Суббота, 09.09.2017, 18:39 | Сообщение # 345
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
380963571207, Научитесь вставлять фото! Иначе кому интересен будит ваш крот..)
fedya_valkihttps://www.youtube.com/watch?v=c6tUq0IHVoI )
