Самодельные катушки ІВ металодетекторов.
X3Дата: Среда, 25.09.2013, 22:19 | Сообщение # 61
Сержант
Группа: Пользователи
Сообщений: 23
Награды: 0
Репутация: 2
Статус: Offline
янукович, судя по фото http://radiodom.ucoz.ru/md_krot2.jpg такой же корпус катушки. за совет на проверку щёток графитовых большое спасибо, думал по этому поводу, но в голову такая мысль не приходила)
АРСЕНАЛ, как вы  действуете для достижения резонанса на нужной частоте? снимаете катушку с гвоздей и отдельно с ней возитесь или же на гвоздях домотку\отмотку производите?

кто что посоветует насчёт использования лака пф-157 для экранировки корпуса графитом и для простой пропитки катушек?

ещё цены меня в нашей стране удивляют, разъём для катушки ,который использует большинство, стоит у нас 50000бел.руб (50 грн , 180рус.руб.) , при том , что янукович выкладывал ссылки где целый датчик от аси стоит 100грн ,а тут разъём = пол датчика.. это просто грабёж..ещё корпус в 120000 обошёлся..) так вот я к чему.. можно ли использовать такой разъём от магнитофонов? фото: http://lib.chipdip.ru/192/DOC000192285.jpg   то что он не будет закручиватся сильно ли повлияет на эксплуатационные характеристики?

AndrewДата: Четверг, 26.09.2013, 01:10 | Сообщение # 62
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Цитата (X3)
можно ли использовать такой разъём от магнитофонов

Такой -  нет. Как вариант поищите военные "шаэр-ы" .

АРСЕНАЛДата: Четверг, 26.09.2013, 02:26 | Сообщение # 63
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Награды: 2
Репутация: 8
Статус: Offline
Цитата (X3)
АРСЕНАЛ, как вы  действуете для достижения резонанса на нужной частоте? снимаете катушку с гвоздей и отдельно с ней возитесь или же на гвоздях домотку\отмотку производите?
Резонанс я нахожу когда обмотка полностью сделана.Гвозди не очень сильно влияют, предварительно можна проверять и на них, но окончательная настройка все равно нужна.

АРСЕНАЛДата: Суббота, 28.09.2013, 22:59 | Сообщение # 64
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Награды: 2
Репутация: 8
Статус: Offline
Некоторые процесы изготовления катушки в фотографиях.




АРСЕНАЛДата: Суббота, 28.09.2013, 23:02 | Сообщение # 65
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Награды: 2
Репутация: 8
Статус: Offline
.




АРСЕНАЛДата: Суббота, 28.09.2013, 23:06 | Сообщение # 66
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Награды: 2
Репутация: 8
Статус: Offline
.




АРСЕНАЛДата: Суббота, 28.09.2013, 23:08 | Сообщение # 67
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Награды: 2
Репутация: 8
Статус: Offline
Видео.

http://www.youtube.com/watch?v=o3zBk0oMNfw

http://www.youtube.com/watch?v=HD6P9C9aIyk

AndrewДата: Суббота, 28.09.2013, 23:28 | Сообщение # 68
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
8.56-6.3=2.26 кгЦ   Не много? Рекомендуется около 1.5 кгц

АРСЕНАЛДата: Суббота, 28.09.2013, 23:36 | Сообщение # 69
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Награды: 2
Репутация: 8
Статус: Offline
Цитата (Andrew)
8.56-6.3=2.26 кгЦ   Не много? Рекомендуется около 1.5 кгц
Передающая на этой частоте уже и останется, а приемную можно будет и подкорректировать, хотя на эти рекомендации нужно смотреть с собственными соображениями.Что необходимо?Чтоб ЭТО место находилось на более пологом участке АЧХ.А разница 1,5 или 2,2 - небольшая.Вот менее 1,5 - это хуже.

verhovДата: Четверг, 31.10.2013, 15:36 | Сообщение # 70
Лейтенант
Группа: Пользователи
Сообщений: 44
Награды: 0
Репутация: 0
Статус: Offline

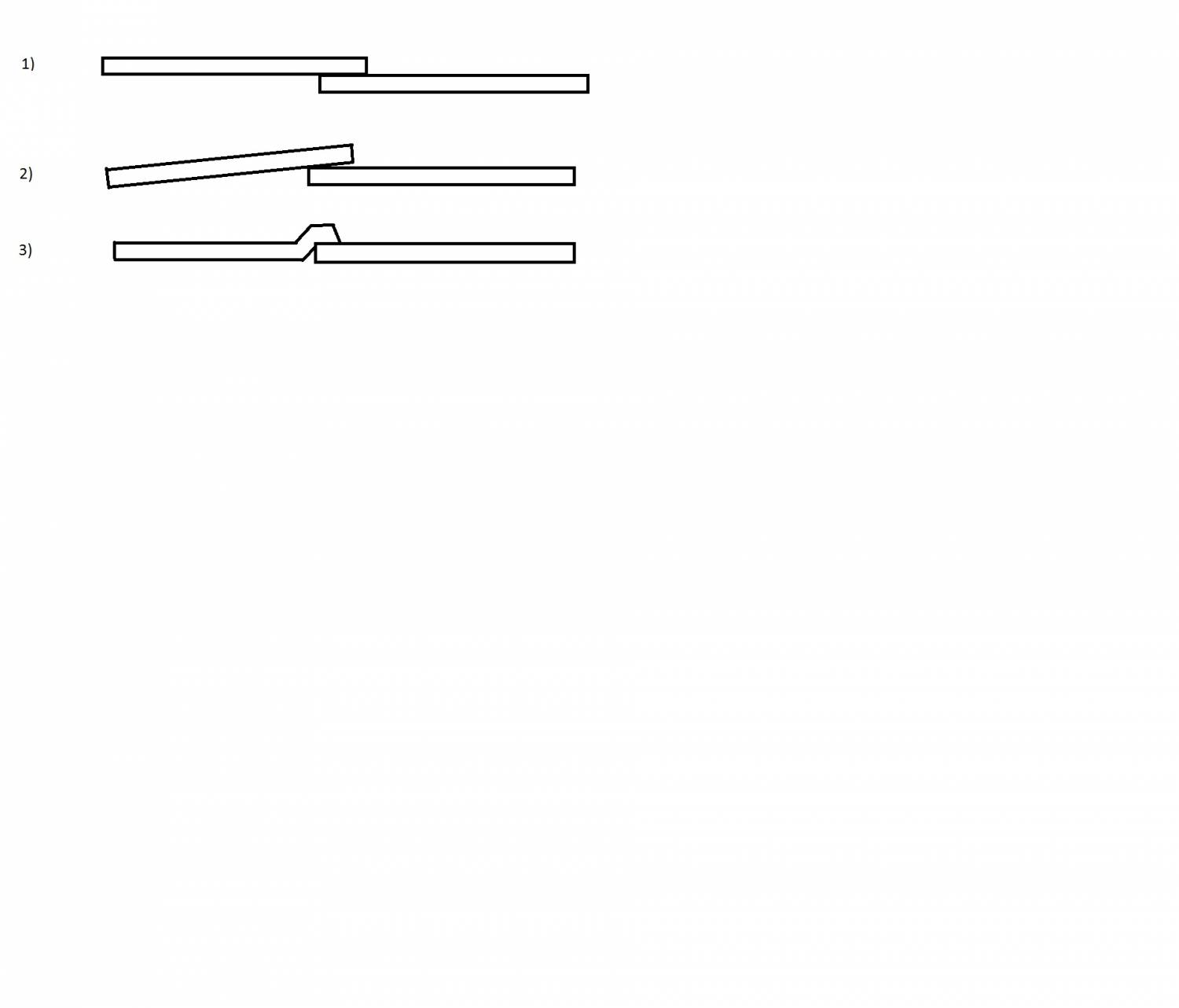

Добрый день. как укладывать  DD катушки?  и какой  из них  должен быть rx?
Прикрепления: 3248494.jpg (43.2 Kb)

кОп@чДата: Четверг, 31.10.2013, 16:23 | Сообщение # 71
Лейтенант
Группа: Пользователи
Сообщений: 60
Награды: 0
Репутация: 0
Статус: Offline
Я делаю по третьему варианту. Приёмная (RX) обычно находится под передающей (ТХ), при условии, что это рабочее положение. Первы и второй вариант проходят тоже, конечно, если позволяет глубина корпуса. Это не самый критичный момент в изготовлении.

Добавлено (31.10.2013, 16:23)
---------------------------------------------

Цитата АРСЕНАЛ ()
Чтоб ЭТО место находилось на более пологом участке АЧХ.А разница 1,5 или 2,2 - небольшая.Вот менее 1,5 - это хуже.
Арсенал, а не могли бы Вы рассказать по подробнее о разносе частот. Почему больше 1,5кГц лучше, чем меньше?

АРСЕНАЛДата: Вторник, 05.11.2013, 00:42 | Сообщение # 72
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Награды: 2
Репутация: 8
Статус: Offline
К вопросу о разносе частот.
Как умел, так и нарисовал.
Думаю будет понятно.


АРСЕНАЛДата: Вторник, 05.11.2013, 00:48 | Сообщение # 73
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Награды: 2
Репутация: 8
Статус: Offline
Еще несколько фоток по катушке.






AndrewДата: Вторник, 05.11.2013, 08:27 | Сообщение # 74
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Я так понял красный провод это часть компенсирующей? И на сколько свелась катушка?

Цитата АРСЕНАЛ
К вопросу о разносе частот.
Мне думается если разносить на 2.2 кГц или делать RX без резонанса получиться ~ одинаковый результат.
Можно проверить на практике по дальности по воздуху..

АРСЕНАЛДата: Вторник, 05.11.2013, 12:57 | Сообщение # 75
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Награды: 2
Репутация: 8
Статус: Offline
Да, красный - часть витка компенсирующей....
Разнос частот -  1,8 кГц.
Сведение 180-220 мВ, но если включать внутреннюю корректировку...
Ведет себя довольно таки стабильно, дискрим в норме,настройки без проблем...
Требует проверки в поле.

Если кто будет делать катушку-кольцо рекомендую пробовать включать компенсирующую в послед с передающей.
Из-за большой междувитковой емкость обмоток очень трудно найти идеальный баланс.
