Самодельные катушки ІВ металодетекторов.
януковичДата: Среда, 22.02.2017, 21:01 | Сообщение # 1786
Генералиссимус
Группа: Модераторы
Сообщений: 3199
Репутация: 50
Статус: Offline
Цитата nemyliv00 ()
Или может есть например ширина рабочей зоны?

Фото того что получилось не помешало-бы посмотреть... Попробуйте сбалансировать обмотки на столе, так сможете увидите "ширину рабочей зоны".

nemyliv00Дата: Среда, 22.02.2017, 21:05 | Сообщение # 1787
Сержант
Группа: Пользователи
Сообщений: 24
Репутация: 0
Статус: Offline
Фото прикрепил.Пока на пробу намотал tx rx не ризкнул мотать

януковичДата: Среда, 22.02.2017, 22:22 | Сообщение # 1788
Генералиссимус
Группа: Модераторы
Сообщений: 3199
Репутация: 50
Статус: Offline
nemyliv00, правильно что не мотали вторую часть... С таким размером катушки, не сбалансируете. Спросите у ТСВ, вроде у него есть чертеж шаблона на такой корпус.

nemyliv00Дата: Среда, 22.02.2017, 23:15 | Сообщение # 1789
Сержант
Группа: Пользователи
Сообщений: 24
Репутация: 0
Статус: Offline
Уже качал,там чуть меньше корпус.Буду увеличивать шаблон

Добавлено (22.02.2017, 23:15)
---------------------------------------------
Уже качал,там чуть меньше корпус.Буду увеличивать шаблон


Yurik2304Дата: Четверг, 23.02.2017, 16:07 | Сообщение # 1790
Генерал-майор
Группа: Пользователи
Сообщений: 393
Репутация: 2
Статус: Offline
Цитата nemyliv00 ()
там чуть меньше корпус
Да,тот шаблон нужно немного увеличить.Я его немного розширил.Получилось нормально и свелось хорошо.

Добавлено (23.02.2017, 16:07)
---------------------------------------------
янукович, какая у вас толщина каркаса для РХ ?
СХ мотаете вручную на отдельной оправке или сразу поверх РХ ?

Прикрепления: 6401246.jpg(262Kb)

януковичДата: Четверг, 23.02.2017, 16:26 | Сообщение # 1791
Генералиссимус
Группа: Модераторы
Сообщений: 3199
Репутация: 50
Статус: Offline
Цитата Yurik2304 ()
какая у вас толщина каркаса для РХ

Приблизительно 3-4 мм. Мотал, сразу пропитывая витки эпоксидкой.

Цитата Yurik2304 ()
СХ мотаете вручную на отдельной оправке или сразу поверх РХ ?

...После намотки РХ, сделал 2 оборота, вокруг еще мокрой от клея катушки, стекловолокном (можно нитками пропитанными эпоксидкой). Так получилась тонкая прослойка между РХ и будущей СХ. Потом, аккуратно, вручную, стараясь виток-к-витку, мотал СХ. После нескольких оборотов, промызывал Драконом разбавленным спиртом. Так витки держатся один возле другого, легко снимаются при отматывании, и потом, эпоксидкой все дело легко прильется.


Сообщение отредактировал янукович - Четверг, 23.02.2017, 16:27

Yurik2304Дата: Четверг, 23.02.2017, 21:18 | Сообщение # 1792
Генерал-майор
Группа: Пользователи
Сообщений: 393
Репутация: 2
Статус: Offline
янукович, а корпус весь экранировали?Тут вот пишут,что достаточно только РХ. http://master-kit.com/art/art_met/138973/

януковичДата: Четверг, 23.02.2017, 21:21 | Сообщение # 1793
Генералиссимус
Группа: Модераторы
Сообщений: 3199
Репутация: 50
Статус: Offline
Yurik2304, весь экранировал.

DSAYMДата: Четверг, 23.02.2017, 22:38 | Сообщение # 1794
Лейтенант
Группа: Пользователи
Сообщений: 64
Репутация: 2
Статус: Offline
Доброго здоровья. Хочу поделиться своим способом изготовления корпуса для датчика.

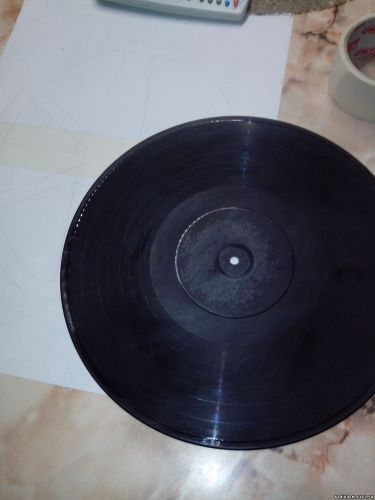

Обычная пластинка, я брал самую большую, размер датчика 28 на 25



шлифуем наждачкой


затем чертим шаблон



наклеиваем на пластинку клеем пва, можно любым



и обрисовываем белым маркером


затем  берем П-эшку (пристенная планка для монтажа сайдинга),можно что нибудь другое, у меня oставалась,поэтому использовал ее
Прикрепления: 0057732.jpg(119Kb) · 8256380.jpg(110Kb) · 9797555.jpg(94Kb) · 1634426.jpg(144Kb) · 9583005.jpg(165Kb)

DSAYMДата: Четверг, 23.02.2017, 22:43 | Сообщение # 1795
Лейтенант
Группа: Пользователи
Сообщений: 64
Репутация: 2
Статус: Offline
затем  берем П-эшку (пристенная планка для монтажа сайдинга),можно что нибудь другое, у меня oставалась,поэтому использовал ее

обрезать 1,5 см полоски и клеить по контуру


вроде все ,
а, уши само собой))

ну как бы вот
Прикрепления: 7074667.jpg(142Kb) · 5574430.jpg(175Kb) · 0514846.jpg(165Kb) · 7284081.jpg(196Kb) · 8583089.jpg(157Kb)

AndrewДата: Пятница, 24.02.2017, 00:03 | Сообщение # 1796
Генералиссимус
Группа: Администраторы
Сообщений: 4462
Репутация: 62
Статус: Offline
DSAYM, Прикольно! Интересно какие термостабильние.. наверное с классической музыкой.. wink

януковичДата: Пятница, 24.02.2017, 06:16 | Сообщение # 1797
Генералиссимус
Группа: Модераторы
Сообщений: 3199
Репутация: 50
Статус: Offline
DSAYM, спасибо что напомнили мне о музыке... dj   Я на пластинки так-же глаз когда-то положил, прочный и бесплатный материал. Только я немного не понял, это Вы делали такой корпус, или форму под заливку? Если корпус, то чем пилили винил?

Сообщение отредактировал янукович - Пятница, 24.02.2017, 06:18

DSAYMДата: Пятница, 24.02.2017, 11:58 | Сообщение # 1798
Лейтенант
Группа: Пользователи
Сообщений: 64
Репутация: 2
Статус: Offline

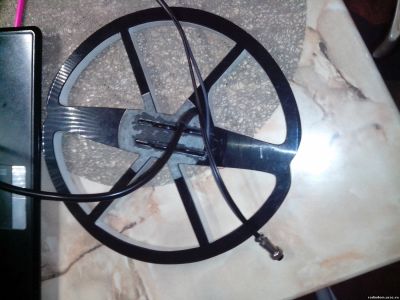

Это не форма под заливку, а такой корпус



по термостабильности вроде нормально, засыпал опилками и заливал
Сейчас делаю кольцо, обмотки намотал , вопрос с кабелем остался. Есть две жилы,каждая в своем экране , а как подключить не знаю, на DD стоит 4 жилы каждая в своем экране



А винил пилил полотном от ножовки по металлу. Грел ее на газу и пока горячая вырезал, ножом не режется вообще.  Потом напильник и наждачка)))
Прикрепления: 7589327.jpg(290Kb) · 6320349.jpg(202Kb) · 6626970.jpg(168Kb) · 4594685.jpg(138Kb)

de-si-gnДата: Пятница, 24.02.2017, 13:43 | Сообщение # 1799
Генерал-майор
Группа: Пользователи
Сообщений: 298
Репутация: 4
Статус: Offline
DSAYM, интересно, сколько весит готовая катушка?

DSAYMДата: Пятница, 24.02.2017, 14:04 | Сообщение # 1800
Лейтенант
Группа: Пользователи
Сообщений: 64
Репутация: 2
Статус: Offline
вечером взвешу, но вроде не тяжелая)))
