Самодельные катушки ІВ металодетекторов.
aaaДата: Понедельник, 20.01.2014, 19:04 | Сообщение # 136
Рядовой
Группа: Пользователи
Сообщений: 8
Награды: 0
Репутация: 0
Статус: Offline
Andrew, Ja nashel kabel dlia katushki, no tam v nutri tolko tri ekranirovanyx provada , kazdyj v otdelnom ekrane, i esce neskolko provodov bez ekrana. Podoidet li dlia katushki? Esli da, to kak podkliucat? A korpus dlia katushki dostal u togo samogo  balgarina cerez ebay, dva korpusa 22$

AndrewДата: Понедельник, 20.01.2014, 19:38 | Сообщение # 137
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Два провода в экранах на RX( можно и один), экраны соединены и в катушке идут на экран Фарадея, на плате на землю RX.
А TX можно отдельными проводами или тем что в экране, если конечно экраны в изоляции..

DSAYMДата: Воскресенье, 02.02.2014, 10:44 | Сообщение # 138
Майор
Группа: Пользователи
Сообщений: 83
Награды: 0
Репутация: 2
Статус: Offline
Доброго здоровья. Подскажите пожалуйста с чем это может быть связано. Экран графит, сопротивление 250-500 ом, на TX кабель 2 жилы в своих экранах, RX 2 жилы в одном экране, экраны обмоток соединены в разьеме. Вот видео:

Добавлено (02.02.2014, 10:44)
---------------------------------------------
Так что, никто ничего не скажет?


AndrewДата: Воскресенье, 02.02.2014, 11:16 | Сообщение # 139
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Графитовый зкран куда подсоединен? А вообще его не видно...

DSAYMДата: Воскресенье, 02.02.2014, 13:22 | Сообщение # 140
Майор
Группа: Пользователи
Сообщений: 83
Награды: 0
Репутация: 2
Статус: Offline

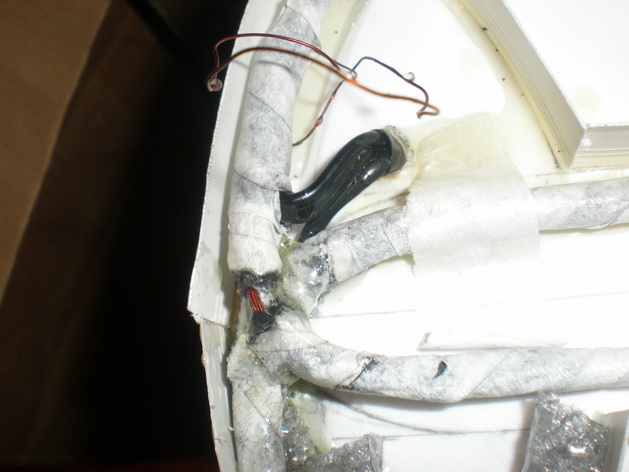

Поверх обмоток намотана малярная лента, затем уложен луженый провод,он подпаян к экрану кабеля, не доходит до начала где-то 2 см , потом нанесен графит , все это умотано малярной лентой. Вот фото:
Прикрепления: 2993364.jpg (100.4 Kb)

AndrewДата: Воскресенье, 02.02.2014, 14:22 | Сообщение # 141
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Я не совсем понял что у вас там не доходит до начала и как распаен кабель. Но могу сказать ваша проблема в не правильной экранировке. Экран катушек нужно соеденить на экран RX кабеля, а Экран TX В катушке не соединять и оба экрана соединить в блоке со своими землями.
И на будущее, лучше экранировать не сами катушки графитом, а  сам корпус!

Еще подумалось может вы при прикасании шевелите немного катушку и идет сработана, попробуйте просто помахать рукой вблизи катушки руку можно намочить..)

DSAYMДата: Воскресенье, 02.02.2014, 19:16 | Сообщение # 142
Майор
Группа: Пользователи
Сообщений: 83
Награды: 0
Репутация: 2
Статус: Offline
Спасибо за ответ. Только-что включил прибор, намочил руку, на руку не реагирует даже когда дотрагиваюсь до обмоток, но индикатор глубины высвечивается
Цитата Andrew ()
Я не совсем понял что у вас там не доходит до начала и как распаен кабель.
Поверх изоленты наматываем с шагом 1-2 см голый (без никакой изоляции) провод,
но с таким расчетом, что б он не обошел всю обмотку, а чтоб осталось
сантиметров 5 между началом обмотки и концом.

AndrewДата: Воскресенье, 02.02.2014, 23:24 | Сообщение # 143
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Я не знаю что там у вас не так, но если на мокрую руку в близи нет сработок,то значит нормально в первом приближении...
Снимите видео по дальности на монеты..)

DSAYMДата: Понедельник, 03.02.2014, 19:20 | Сообщение # 144
Майор
Группа: Пользователи
Сообщений: 83
Награды: 0
Репутация: 2
Статус: Offline
Доброго здоровья. Снял видео.
Цитата Andrew ()
Я не знаю что там у вас не так
сам не понял,как так получилось, но сейчас все норм.
Катушка DD 25 см
TX-47 витков, провод 0,41
RX-202 витка, провод 0,20
частота 8.2 kgz, на момент сьемки сведение по ''чорному'' было около 500мв, усиление 1, чувство 5, фильтр 3, чермет 0.
 Как-то так. Если кому надо могу выложить чертеж половинки D в pdf.

AndrewДата: Понедельник, 03.02.2014, 19:54 | Сообщение # 145
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Вроде как для порога 5 (скорее всего помехи не дают ниже опустить) и без отстройки грунта  - нормально! А резонанс RX какой?

DSAYMДата: Понедельник, 03.02.2014, 20:17 | Сообщение # 146
Майор
Группа: Пользователи
Сообщений: 83
Награды: 0
Репутация: 2
Статус: Offline
А вот на счет резонанса заминка, нечем померить , скажу только, что кондер в RX стоит 20n и стоит в приборе, доверился инфе на главной странице и воде-бы не зря. Осталось проверить на грунте.

януковичДата: Понедельник, 03.02.2014, 21:40 | Сообщение # 147
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
DSAYM,  хороший результат как для квартиры... В поле однозначно будет и дальше "ловить" и "тише" работать. Особое внимание уделите корпусу датчика. Делайте с учетом "жестких" условий эксплуатации (камни, пеньки, ветки, коряги), чтобы прочный был и не развалился...

DSAYMДата: Понедельник, 03.02.2014, 21:59 | Сообщение # 148
Майор
Группа: Пользователи
Сообщений: 83
Награды: 0
Репутация: 2
Статус: Offline
Спасибо. Буду думать чем заармировать, сверху покрою гравитексом.

AndrewДата: Понедельник, 03.02.2014, 23:07 | Сообщение # 149
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
А меня вот что смущает "сведение  .. около 500мв"  может поменять концы RX?

DSAYMДата: Понедельник, 03.02.2014, 23:33 | Сообщение # 150
Майор
Группа: Пользователи
Сообщений: 83
Награды: 0
Репутация: 2
Статус: Offline
Со сведением все норм вроде, катушка не залита,если доводить, сводится до 160мв плюс петля,фирит 20-30 градусов
