Крот и параллельный резонанс
transistor856Дата: Суббота, 07.03.2015, 19:26 | Сообщение # 61
Сержант
Группа: Пользователи
Сообщений: 32
Награды: 0
Репутация: 2
Статус: Offline
янукович, вы собирали по этой схеме?

transistor856Дата: Суббота, 07.03.2015, 20:15 | Сообщение # 62
Сержант
Группа: Пользователи
Сообщений: 32
Награды: 0
Репутация: 2
Статус: Offline
буду по этой собирать
Прикрепления: 5673kr.lay(54.9 Kb)

януковичДата: Суббота, 07.03.2015, 20:51 | Сообщение # 63
Генералиссимус
Группа: Модераторы
Сообщений: 3833
Награды: 18
Репутация: 60
Статус: Offline
transistor856, я собирал разные варианты и все более-менее работало нормально. Ставил еще один стабилизатор на 8 в., пробовал отдельные фазовращатели. Но что-то конкретное порекомендовать не могу. Давно это было, чуть подзабыл. А Вы пробуйте... Крот очень хорош для разных экспериментов. Можно пробовать разные схемы внедрять, всякие катушки пробовать, разносы частот, усиление...

transistor856Дата: Суббота, 07.03.2015, 21:01 | Сообщение # 64
Сержант
Группа: Пользователи
Сообщений: 32
Награды: 0
Репутация: 2
Статус: Offline
янукович, а ели без стаба,или он обязателен?там же питание развязано-дроссель,кондер,или чтоб питание стабильным было?

януковичДата: Суббота, 07.03.2015, 21:13 | Сообщение # 65
Генералиссимус
Группа: Модераторы
Сообщений: 3833
Награды: 18
Репутация: 60
Статус: Offline
transistor856, в параллельном резонансе нужна "напруга". В последовательном ток, а в параллельном напряжение. По этому и запитывают передатчик от более высокого источника питания (дополнительный стабилизатор 8, 9, 12 в... сколько аккум позволит). Ради эксперимента можете попробовать подавать напряжения прямо с аккумулятора, снизив шумы (дроссель, электролит, керамика).

AndrewДата: Воскресенье, 08.03.2015, 09:47 | Сообщение # 66
Генералиссимус
Группа: Администраторы
Сообщений: 6262
Награды: 8
Репутация: 75
Статус: Offline
Напомню стабилизаторы шумы не снижают.Можно и без, прямо от источника.

януковичДата: Воскресенье, 08.03.2015, 10:01 | Сообщение # 67
Генералиссимус
Группа: Модераторы
Сообщений: 3833
Награды: 18
Репутация: 60
Статус: Offline
Цитата Andrew ()
Можно и без, прямо от источника.


Я прямо от источника запитывать передатчик не пробовал. Если так подключить, нужно будет проследить как скажется снижение напряжения (на 1-2 вольта), при разряде аккумулятора, на фазу... Возможно придется, во время поиска, немного подкручивать баланс грунта.

transistor856Дата: Среда, 11.03.2015, 07:06 | Сообщение # 68
Сержант
Группа: Пользователи
Сообщений: 32
Награды: 0
Репутация: 2
Статус: Offline
Если я правильно понял,сначала р17 выставляем синусоиду а потом подключаем и настраиваем датчик?Еще думаю ацп воткнуть,а то внутренний в меге слабоват

януковичДата: Среда, 11.03.2015, 08:42 | Сообщение # 69
Генералиссимус
Группа: Модераторы
Сообщений: 3833
Награды: 18
Репутация: 60
Статус: Offline
Цитата transistor856 ()
сначала р17 выставляем синусоиду а потом подключаем и настраиваем датчик?

Нет, не правильно. Вначале подключаем контур, с конденсатором, находим резонанс, потом выставляем "правильную" синусоиду.

Цитата transistor856 ()
Еще думаю ацп воткнуть,а то внутренний в меге слабоват

А будет-ли оно работать, без изменения в ПО?

transistor856Дата: Среда, 11.03.2015, 16:10 | Сообщение # 70
Сержант
Группа: Пользователи
Сообщений: 32
Награды: 0
Репутация: 2
Статус: Offline
Вот и посмотрим,когда сделаю.Янукович,в чатике вы предлагали переделать схему к-1,скрестить ее с вайтсом,можно ее увидеть если уже нарисовали?

януковичДата: Среда, 11.03.2015, 16:13 | Сообщение # 71
Генералиссимус
Группа: Модераторы
Сообщений: 3833
Награды: 18
Репутация: 60
Статус: Offline
Цитата transistor856 ()
можно ее увидеть если уже нарисовали?


Ничего пока не рисовал. Толку от такого рисования... Андрей пока не заинтересовался, следовательно и ПО не будет.

transistor856Дата: Среда, 11.03.2015, 16:20 | Сообщение # 72
Сержант
Группа: Пользователи
Сообщений: 32
Награды: 0
Репутация: 2
Статус: Offline
А Вы нарисуйте,а Андрея заинтересуем,даже если не согласиться,обращусь к знакомому програмисту,он по напишет.Если нарисуете,скиньте схему в личку,а дальше обсудим

януковичДата: Среда, 11.03.2015, 18:43 | Сообщение # 73
Генералиссимус
Группа: Модераторы
Сообщений: 3833
Награды: 18
Репутация: 60
Статус: Offline
Завтра попробую что-то нарисовать, а остальные участники может поправят, посоветуют что... Так может и заинтересуются. smile

transistor856Дата: Среда, 11.03.2015, 20:00 | Сообщение # 74
Сержант
Группа: Пользователи
Сообщений: 32
Награды: 0
Репутация: 2
Статус: Offline
Так и я о том же!

януковичДата: Четверг, 12.03.2015, 08:29 | Сообщение # 75
Генералиссимус
Группа: Модераторы
Сообщений: 3833
Награды: 18
Репутация: 60
Статус: Offline

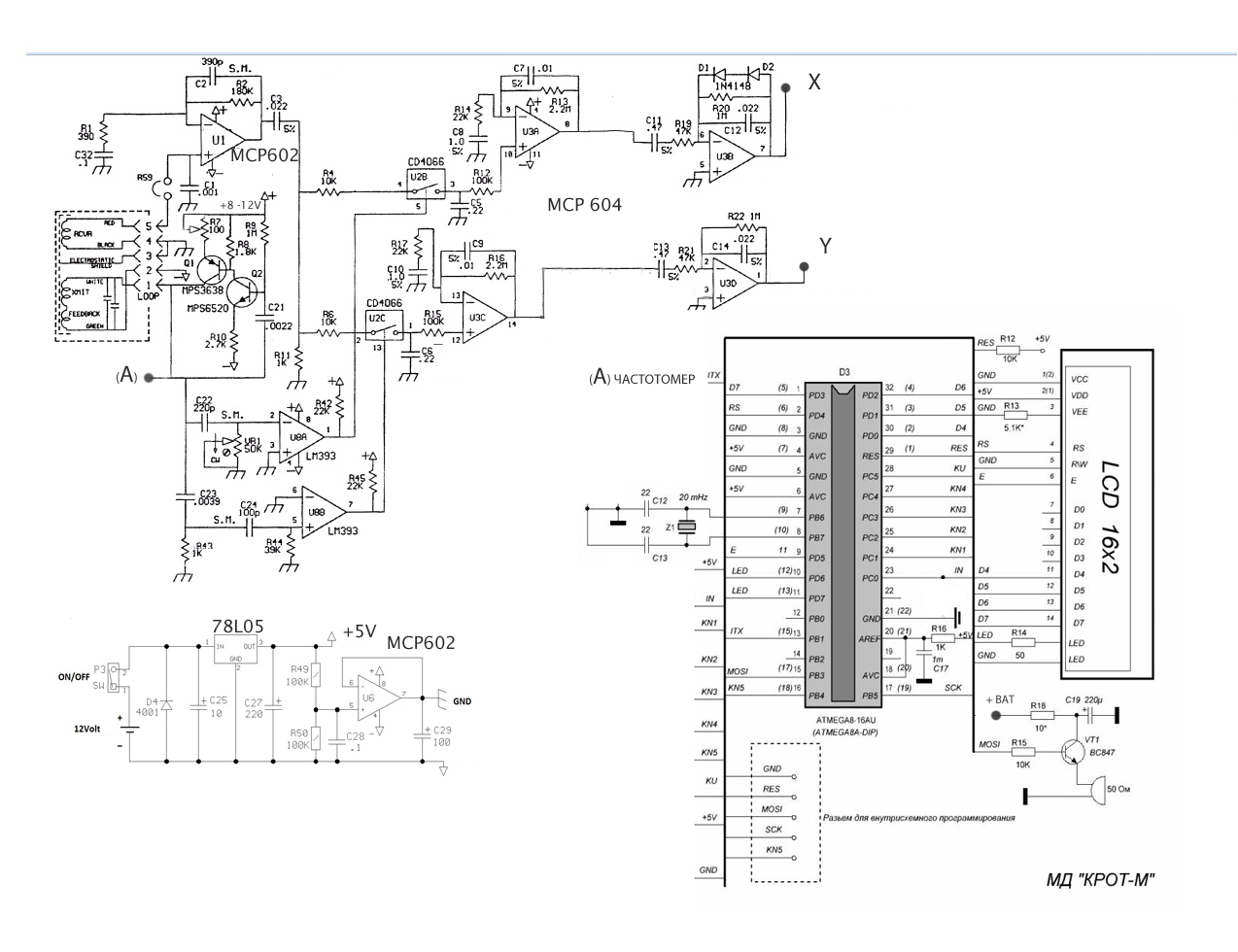

Предлагаю вашему вниманию свою очередную грандиознейшую мыслищу.  biggrin Здесь весь "аналог" из Вайтса (2 канала), но, если возможно, было-бы неплохо и все 3 канала использовать. Как видно, стоит авто-генератор и параллельный резонанс. Я когда-то собирал Вайтса ИДХ, работал очень хорошо и по дальности и по стабильности. Здесь-же аналоговая часть такая-же (только без 3-его канала), а обработка с 2-х каналов, дискриминация и озвучка, возлагается на проц. Так мы "разгрузим" микроконтроллер и большую часть его ресурсов можно пустить на обработку сигнала. Куда канал Х и У подключить в Атмеге смотрите сами. Если использовать авто-генератор, то "визуализировать" на жк можно фактическую частоту передающего контура. Так-же можно сделать КТ (после первого усилителя) и выводить значение разбаланса.

П.С. Если такой вариант не годится, то могу изобразить подключение ТХ с принудительной "накачкой"... но это потом.

Прикрепления: 5875389.jpg(383.3 Kb)
