О схеме и работе К-3
TCBДата: Суббота, 08.02.2014, 15:59 | Сообщение # 76
Генерал-лейтенант
Группа: Модераторы
Сообщений: 779
Награды: 1
Репутация: 36
Статус: Offline
Цитата SergM-76 ()
фон в динамике около 100 Гц ? Так должно быть или нет.
Фона не должно быть. Проверь, что по питанию D4. Какой динамик стоит, если 8 Ом, то последовательно поставь резистор ом на 10.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

SergM-76Дата: Суббота, 08.02.2014, 16:07 | Сообщение # 77
Полковник
Группа: Пользователи
Сообщений: 158
Награды: 0
Репутация: 0
Статус: Offline
TCB, а моргает светодиод, почему?

TCBДата: Суббота, 08.02.2014, 16:14 | Сообщение # 78
Генерал-лейтенант
Группа: Модераторы
Сообщений: 779
Награды: 1
Репутация: 36
Статус: Offline
Цитата SergM-76 ()
а моргает светодиод, почему?
На светодиод не обращал внимания, его можно и не ставить. Если все работает, то пусть себе моргает в коробочке smile .


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

SergM-76Дата: Суббота, 08.02.2014, 16:47 | Сообщение # 79
Полковник
Группа: Пользователи
Сообщений: 158
Награды: 0
Репутация: 0
Статус: Offline
Цитата TCB ()
На светодиод не обращал внимания, его можно и не ставить. Если все работает, то пусть себе моргает в коробочке
Зачем лишнее потребление.

AndrewДата: Суббота, 08.02.2014, 17:44 | Сообщение # 80
Генералиссимус
Группа: Администраторы
Сообщений: 4584
Награды: 1
Репутация: 62
Статус: Offline
Фона не должно быть( или небольшие шумы но очень низкого уровня), светодиод уберите, я его использовал для отладки...

SergeinedotopaДата: Суббота, 08.02.2014, 22:54 | Сообщение # 81
Рядовой
Группа: Пользователи
Сообщений: 13
Награды: 0
Репутация: 0
Статус: Offline
Цитата
Можно прошить программатором USB ASP с прошивкой под PDI на ATmega 8.
SergM-76,подробней опишите в соответствующем разделе.

SergM-76Дата: Воскресенье, 09.02.2014, 11:03 | Сообщение # 82
Полковник
Группа: Пользователи
Сообщений: 158
Награды: 0
Репутация: 0
Статус: Offline
Цитата Sergeinedotopa ()
SergM-76,подробней опишите в соответствующем разделе.
В ветке USB программатор "AVRISP mkII " Там всё уже описано пользователем ХЗ. В Сообщение # 58, 68, 106-114.


Сообщение отредактировал SergM-76 - Воскресенье, 09.02.2014, 11:32

TCBДата: Вторник, 11.02.2014, 03:28 | Сообщение # 83
Генерал-лейтенант
Группа: Модераторы
Сообщений: 779
Награды: 1
Репутация: 36
Статус: Offline
Представляю еще один вариант платы, рассчитанной под корпус Z-79 (естественно можно применить и другой подходящий корпус). Аккумуляторы располагаются снаружи.
Вне зависимости от того будете или нет повторять данную конструкцию, рекомендую обратить внимание на то как решена проблема с разъемом катушки - длина соединительных проводов от разъема до платы уменьшена буквально до 1см. Такое решение можно попытаться реализовать и в других конструкциях.
Проблематичным моментом при повторении может оказаться поиск переключателя частоты. Название и производителя не знаю (как он выглядит - на фото в файле).

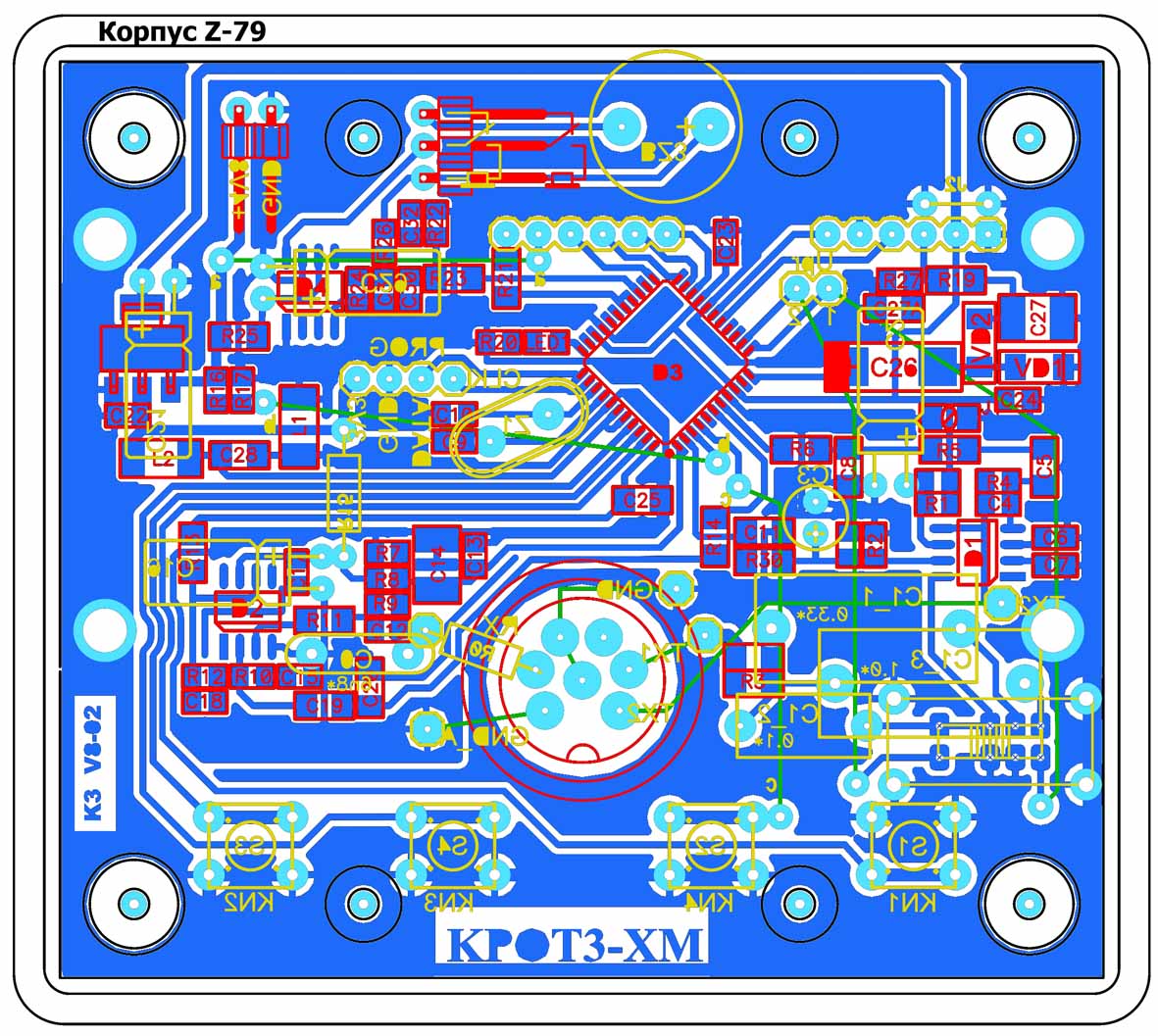

Вид платы.

В файлах разводка и разметка корпуса, а также конструктив в картинках. (Плата на фотографиях несколько отличается от выложенной.)
Прикрепления: 8852899.jpg(301Kb) · MD_K3_V8-02.lay6(507Kb) · MD_K3_V8-02_RAZ.lay6(69Kb) · Design_3_in_pic.doc(658Kb)


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/


Сообщение отредактировал TCB - Вторник, 11.02.2014, 03:31

AndrewДата: Вторник, 11.02.2014, 18:32 | Сообщение # 84
Генералиссимус
Группа: Администраторы
Сообщений: 4584
Награды: 1
Репутация: 62
Статус: Offline
Спасибо!Хорошая конструкция получилась.

SergM-76Дата: Суббота, 15.02.2014, 08:19 | Сообщение # 85
Полковник
Группа: Пользователи
Сообщений: 158
Награды: 0
Репутация: 0
Статус: Offline
Andrew, а что вы скажете о новой прошивке. На столе между 11 и 12 разницы не увидел.

AndrewДата: Суббота, 15.02.2014, 12:48 | Сообщение # 86
Генералиссимус
Группа: Администраторы
Сообщений: 4584
Награды: 1
Репутация: 62
Статус: Offline
"Исправлены неточности, увеличена чувствительность"
Должна добавить пару см .
 А у вас сколько получилось по воздуху?.

януковичДата: Суббота, 15.02.2014, 16:11 | Сообщение # 87
Генералиссимус
Группа: Модераторы
Сообщений: 3307
Награды: 2
Репутация: 52
Статус: Offline
Цитата SergM-76 ()
На столе между 11 и 12 разницы не увидел.
Цитата Andrew ()
А у вас сколько получилось по воздуху?

Было бы неплохо, фото-кино-видео посмотреть... На разных частотах (какой там ток, баланс, усиление, автонастройка нуля...). Половить "стандартные" цели (мелкое золото, пятак, серебро, плоскогубцы).

UY5RZДата: Воскресенье, 16.03.2014, 23:35 | Сообщение # 88
Рядовой
Группа: Пользователи
Сообщений: 3
Награды: 0
Репутация: 0
Статус: Offline
Сделал катушку DD 25, 45 витков 0,56 и 200 витков 0,18, баланс после заливки 270 мв, экран графит, частота 8264, конденсатор 26,3 нф. Получил 30 см на пятак К2, на 5 коп 1941 года 26см по воздуху, как вы получаете 40 см не пойму.

solovey_Дата: Понедельник, 17.03.2014, 01:39 | Сообщение # 89
Полковник
Группа: Пользователи
Сообщений: 157
Награды: 0
Репутация: 0
Статус: Offline
Цитата UY5RZ ()
Сделал катушку DD 25, 45 витков 0,56 и 200 витков 0,18, баланс после заливки 270 мв, экран графит, частота 8264, конденсатор 26,3 нф. Получил 30 см на пятак К2, на 5 коп 1941 года 26см по воздуху, как вы получаете 40 см не пойму.
Легко,вчера после двух ХР-Голд МАКС и "КАРДИНАЛА"на битой корчме з 30-35 см поднял пятачок 1860 г отличный монетный сигнал!(пятак убитый).ДД-26 см,13,156 Кгц.Макс ток 130ма-по воздуху пятак чуть больше 40 см.30 витков-0,44 ПЕВ-2-0,22 Мкф
.около ??50  biggrin не считаных витков- прийомник-6800 пф.По черняхах,1/5 динара!браслет бронза двух главая змея!Пуговица цари,без опознавательных знаков.В реальном поиске ток около 100 ма,ус 2.Фильтр 2.и 9|4 фыльтра низкий и высокий.Нет цели нет сигнала.с ув UT0NR.ex UT4NC-ex US5NCB biggrin Фото- доказательства имеются.73

UY5RZДата: Понедельник, 17.03.2014, 02:04 | Сообщение # 90
Рядовой
Группа: Пользователи
Сообщений: 3
Награды: 0
Репутация: 0
Статус: Offline
Цитата solovey_ ()
Легко,вчера после двух ХР-Голд МАКС и "КАРДИНАЛА"на битой корчме з 30-35 см поднял пятачок 1860 г отличный монетный сигнал!(пятак убитый).ДД-26 см,13,156 Кгц.Макс ток 130ма-по воздуху пятак чуть больше 40 см.30 витков-0,44 ПЕВ-2-0,22 Мкф .около ??50  не считаных витков- прийомник-6800 пф.По черняхах,1/5 динара!браслет бронза двух главая змея!Пуговица цари,без опознавательных знаков.В реальном поиске ток около 100 ма,ус 2.Фильтр 2.и 9|4 фыльтра низкий и высокий.Нет цели нет сигнала.с ув UT0NR.ex UT4NC-ex US5NCB Фото- доказательства имеются.73
У приемной сколько витков и какой диаметр провода? 73!
