AndrewДата: Вторник, 24.01.2017, 17:41 | Сообщение # 631
Генералиссимус
Группа: Администраторы
Сообщений: 4582
Награды: 1
Репутация: 62
Статус: Offline
Гугл не знает такую микросхему   https://www.google.com.ua/?gws_rd=ssl#q=TL6230   ... uhm
Я советую AD8605   up

TCBДата: Вторник, 24.01.2017, 19:21 | Сообщение # 632
Генерал-лейтенант
Группа: Модераторы
Сообщений: 779
Награды: 1
Репутация: 36
Статус: Offline
Andrew, там описка, речь идет о LT6230.

Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

ujosvecДата: Вторник, 24.01.2017, 19:57 | Сообщение # 633
Генерал-майор
Группа: Пользователи
Сообщений: 336
Награды: 0
Репутация: 3
Статус: Offline
Все впустую sad
LT6230 работает как AD8091A manythought
KPOT3 не будет sadwalk


Сообщение отредактировал ujosvec - Вторник, 24.01.2017, 19:58

TCBДата: Среда, 25.01.2017, 13:33 | Сообщение # 634
Генерал-лейтенант
Группа: Модераторы
Сообщений: 779
Награды: 1
Репутация: 36
Статус: Offline
ujosvec, а С15 и С19 отпаивали?

Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

ujosvecДата: Среда, 25.01.2017, 19:26 | Сообщение # 635
Генерал-майор
Группа: Пользователи
Сообщений: 336
Награды: 0
Репутация: 3
Статус: Offline
Я пробовал отпаять С15 и С19 и то же самое .
Я делаю делитель R7 R8.
Когда напряжение на выходе D2 около 1,6В прибор без катушки
570mV.
Когда напряжение на выходе D2 около 0,6В прибор без катушки
2mV.
Первый тест c один пенни (диаметр 18.6mm)DD240-60ma-Gain4 дальность 30cm biggrin
Я буду тестировать.
TCB cпасибо за вашу помощь up

януковичДата: Четверг, 23.02.2017, 11:14 | Сообщение # 636
Генералиссимус
Группа: Модераторы
Сообщений: 3307
Награды: 2
Репутация: 52
Статус: Offline
Сегодня пробовал последнюю прошивку с главной страницы и обнаружил небольшой баг. При переключении с синуса на меандр, и с меандра на синус, фаза (калибровка по ферриту) слетает. То-есть, откалибровался в синусе, все работает... переключился на меандр, шкала металлов "улетела" и ВДИ всех целей показывают черти-что, нужно перекалибровывать. Значения коррекции феррита в синусе около 150, в меандре если откалибровать прибор, то будет около 370.  wacko

StasДата: Пятница, 07.04.2017, 18:56 | Сообщение # 637
Сержант
Группа: Пользователи
Сообщений: 31
Награды: 0
Репутация: 3
Статус: Offline
Добрый всем вечер
недавно приобрел наборчик для сборки мд,у автора
все вроде спаял и помыл
теперь чешу репу,по поводу катушки
купил корпус,бабочку 250 на 300 и намотал катушки
перечитал кучу ресурсов,по поводу изготовления катушек
вроде ничего сложного,но меня напрягает слово "свести"
все его применяют,как само собой понятное действие
но если никогда раньше не делал мд,то всякие ньюансы этой операции,не совсем понятны
а если точнее,куда чего подать и где тыкнуть осцилографом
вот чего получилось

Добавлено (07.04.2017, 18:48)
---------------------------------------------
$IMAGE1$$IMAGE1$

Добавлено (07.04.2017, 18:49)
---------------------------------------------
$IMAGE1$
Фото

Добавлено (07.04.2017, 18:56)
---------------------------------------------
$IMAGE1$

Добавлено (07.04.2017, 18:56)
---------------------------------------------
Почемуто не могу фото приделать


ruslanMRFДата: Суббота, 08.04.2017, 12:36 | Сообщение # 638
Полковник
Группа: Пользователи
Сообщений: 154
Награды: 0
Репутация: 0
Статус: Offline
Значит фото превышает допустимый(900 кбайт) размер, отредактируйте и заново перезалейте используя опцию: изменить сообщение.
Ну а про сведение надо бы прочитать раздел про датчик который здесь присутствует, и желательно не только на этом сайте, тогда у вас получится катушка и вы сами поймете суть того что делаете.
Вам сюда: http://www.radiodom.org/forum/7-36-1

StasДата: Среда, 26.04.2017, 18:43 | Сообщение # 639
Сержант
Группа: Пользователи
Сообщений: 31
Награды: 0
Репутация: 3
Статус: Offline
Вроде с катушками разобрался и понял чего и куда
в результате 2 штуки отправились в утиль
подскажите,а ТХ можно намотать 0,63 а то 0,5 уже весь ушел в утиль

StasДата: Среда, 26.04.2017, 18:50 | Сообщение # 640
Сержант
Группа: Пользователи
Сообщений: 31
Награды: 0
Репутация: 3
Статус: Offline

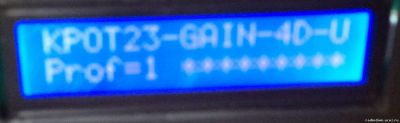

Вот такая штука получилась,но к сожалению из-за корявой катушки,можно использовать для мытья полов
еще вопрос
из блока отчетливо слышна частота накачки,это нормально?
Прикрепления: 5068181.png(320Kb)

AndrewДата: Четверг, 27.04.2017, 10:23 | Сообщение # 641
Генералиссимус
Группа: Администраторы
Сообщений: 4582
Награды: 1
Репутация: 62
Статус: Offline
Цитата Stas ()
из-за корявой катушки можно использовать для мытья половеще вопрос
из блока отчетливо слышна частота накачки,это нормально?
А что с катушкой не так? какой баланс получился?
Цитата Stas ()
блока отчетливо слышна частота накачки,это нормально?
Нет. Если слышна то работа контроллера тихо-тихо..

StasДата: Четверг, 27.04.2017, 20:06 | Сообщение # 642
Сержант
Группа: Пользователи
Сообщений: 31
Награды: 0
Репутация: 3
Статус: Offline
У первой катушки баланс получился 46 мв
после заливки и нагрева эпокситки баланс ушел до 3,7 в
там основная ошибка была в укладке катушки внатяг
вторая катушка свелась до 360 мв и ни в какую
после заливки ушло до 700 мв,вернул назад петлей и манеткой
но,если мд лежит неподвижно,все хорошо работает
но стоит взять в руки и помахать,начинаеться такая морзянка и свистопляска вди,что только в качестве швабры можно использовать,предварительно выключив звук
если прибор лежит неподвижно,а машешь разным металом,то все очень не плохо работает
еще нужно разобраться,что там внутри так поет
у второй катушки, деформация ушек вызывает приличный разболанс
вот хочу сделать еще одну,с учетом всех боков
только вот провод закончился
если мотать 0,63 и 0,35 выкину еще одну?
это все сыночек мой затеял
а я повелся
мы с ним частенько джиповать ездим по разным непролазным местам
и машину хорошенько зарядили
вот он и решил совмещать приятное с полезным
ему 30 лет,а мне 55
опыта в мд у меня нет
какой стороной брать паяльник знаю
это я

Добавлено (27.04.2017, 20:06)
---------------------------------------------
Прикрепления: 1268251.jpg(217Kb)


Сообщение отредактировал Stas - Четверг, 27.04.2017, 20:07

StasДата: Четверг, 27.04.2017, 20:17 | Сообщение # 643
Сержант
Группа: Пользователи
Сообщений: 31
Награды: 0
Репутация: 3
Статус: Offline
вот такая платка
не понятно кто поет
Прикрепления: 1747817.jpg(132Kb)

AndrewДата: Четверг, 27.04.2017, 20:44 | Сообщение # 644
Генералиссимус
Группа: Администраторы
Сообщений: 4582
Награды: 1
Репутация: 62
Статус: Offline
Stas, Это вы  в панельном доме экспериментировали?

StasДата: Вторник, 02.05.2017, 16:30 | Сообщение # 645
Сержант
Группа: Пользователи
Сообщений: 31
Награды: 0
Репутация: 3
Статус: Offline
и в доме и на пустыре,одно и тоже

Добавлено (02.05.2017, 16:30)
---------------------------------------------
Подзамучал меня данный аппарат
сделал третью катушку 168 мв

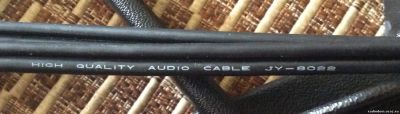

Всебы хорошо,но кабель зараза,вроде и добротный экран на нем,а от положения кабеля,баланс пляшет от 168 мв до 1в
кабель получился двойной
$IMAGE1$
$IMAGE1$
