О схеме и работе К-3
TCBДата: Вторник, 20.01.2015, 21:58 | Сообщение # 331
Генерал-лейтенант
Группа: Модераторы
Сообщений: 769
Репутация: 35
Статус: Offline
Цитата груня ()
Все дело в разных расширениях lay и lay6 обратите внимания по этой причине не могу открыть
Еще раз: скачайте лаут6. И все платы будут открываться. Эта версия сохраняет файлы с расширением "lay6". (Обратите внимание - интернете гуляют версии обозначенные как 6-е, которые фактически являются доработанными 5-ми)
Вот ссылки на программу и инструкцию:
http://radio-hobby.org/modules....&lid=99
http://radio-hobby.org/modules/instruction/page.php?id=1051#pagetext


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

груняДата: Вторник, 20.01.2015, 22:05 | Сообщение # 332
Рядовой
Группа: Пользователи
Сообщений: 8
Репутация: 0
Статус: Offline
Каюсь разобрался ,у меня стояла 5 версия lay соболочкой под 6

Добавлено (20.01.2015, 21:05)
---------------------------------------------
Да только установил и вы на подхвате спасибо почитаем


DemonosДата: Вторник, 20.01.2015, 22:43 | Сообщение # 333
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
Приветствую ещё одного участника

solovey_Дата: Среда, 21.01.2015, 00:52 | Сообщение # 334
Полковник
Группа: Пользователи
Сообщений: 157
Репутация: 0
Статус: Offline
Цитата TCB ()
На 6 стр. сообщение 83 - еще вариант платы под корпус Z-79 (более сложная конструкция).
А  НЕ МОЖНА ЇЇ РОЗВЕСТИ НА ВЕЛИКІ КНОПКИ?МАЛІ В МЕНЕ ЛОМЛЯТЬСЯ.Я СМІЯВСЯ З СОСІДА В НЕГО В РУКАХ ЕЛЕКТОРО ІНСТРУМЕНТ,ВЕСЬ ЛАМАЄТЬСЯ(РУЧКИ РЕДУКТОРА,КОРПУСА ТРІСКАЮТЬ)А ЗА ЦЕ В МЕНЕ КНОПКИ МАЛІ НА ДВА ДНІ ХВАТАЄ.ДЯКУЮ.

TCBДата: Среда, 21.01.2015, 03:07 | Сообщение # 335
Генерал-лейтенант
Группа: Модераторы
Сообщений: 769
Репутация: 35
Статус: Offline
Цитата solovey_ ()
А НЕ МОЖНА ЇЇ РОЗВЕСТИ НА ВЕЛИКІ КНОПКИ?
На эту плату большие кнопки так просто не лезут. Как выход: не ставить переключатель диапазона частот и кнопки поставить на отдельной платке.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

шукачДата: Среда, 21.01.2015, 03:41 | Сообщение # 336
Подполковник
Группа: Пользователи
Сообщений: 142
Репутация: 2
Статус: Offline

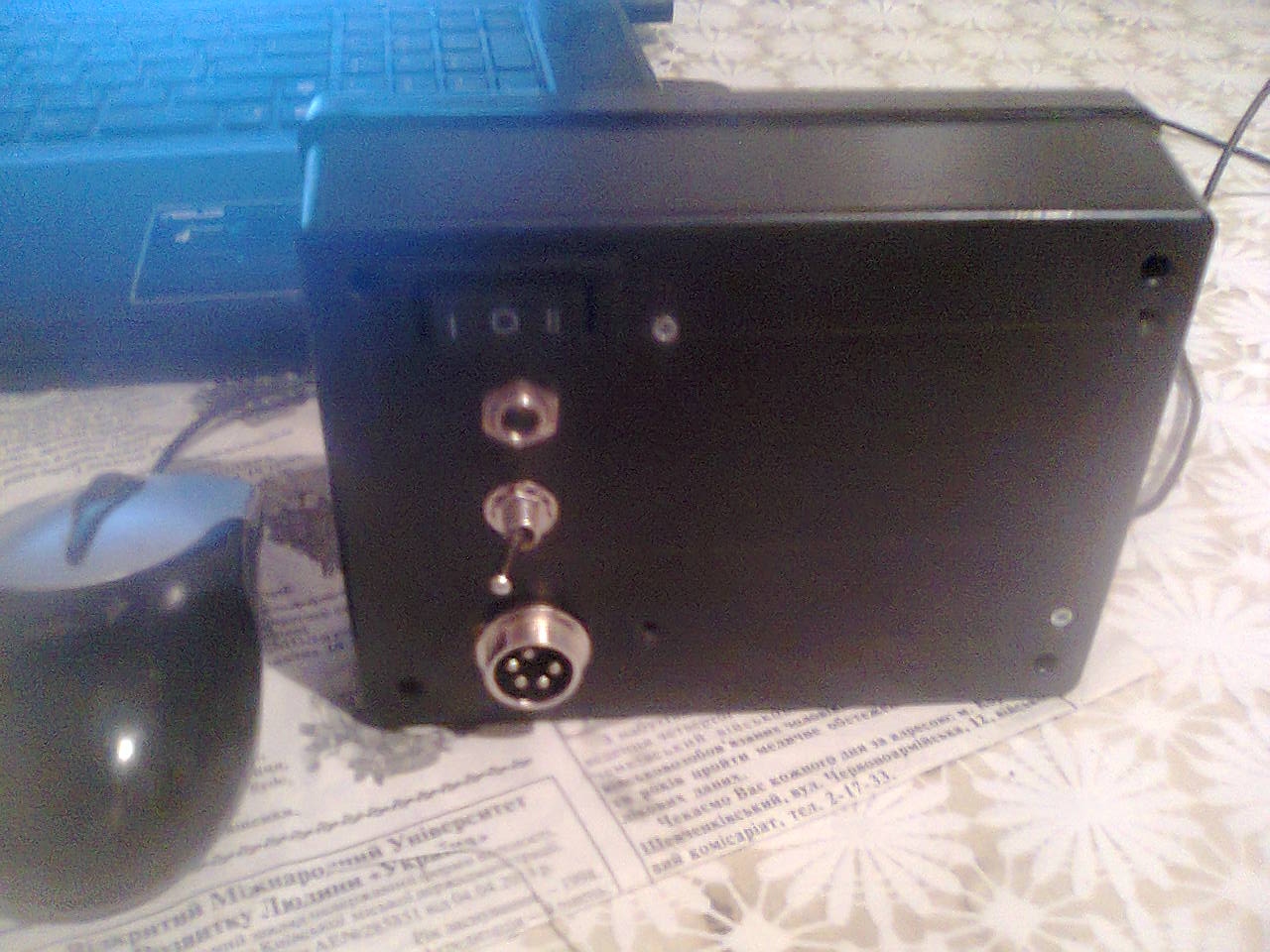

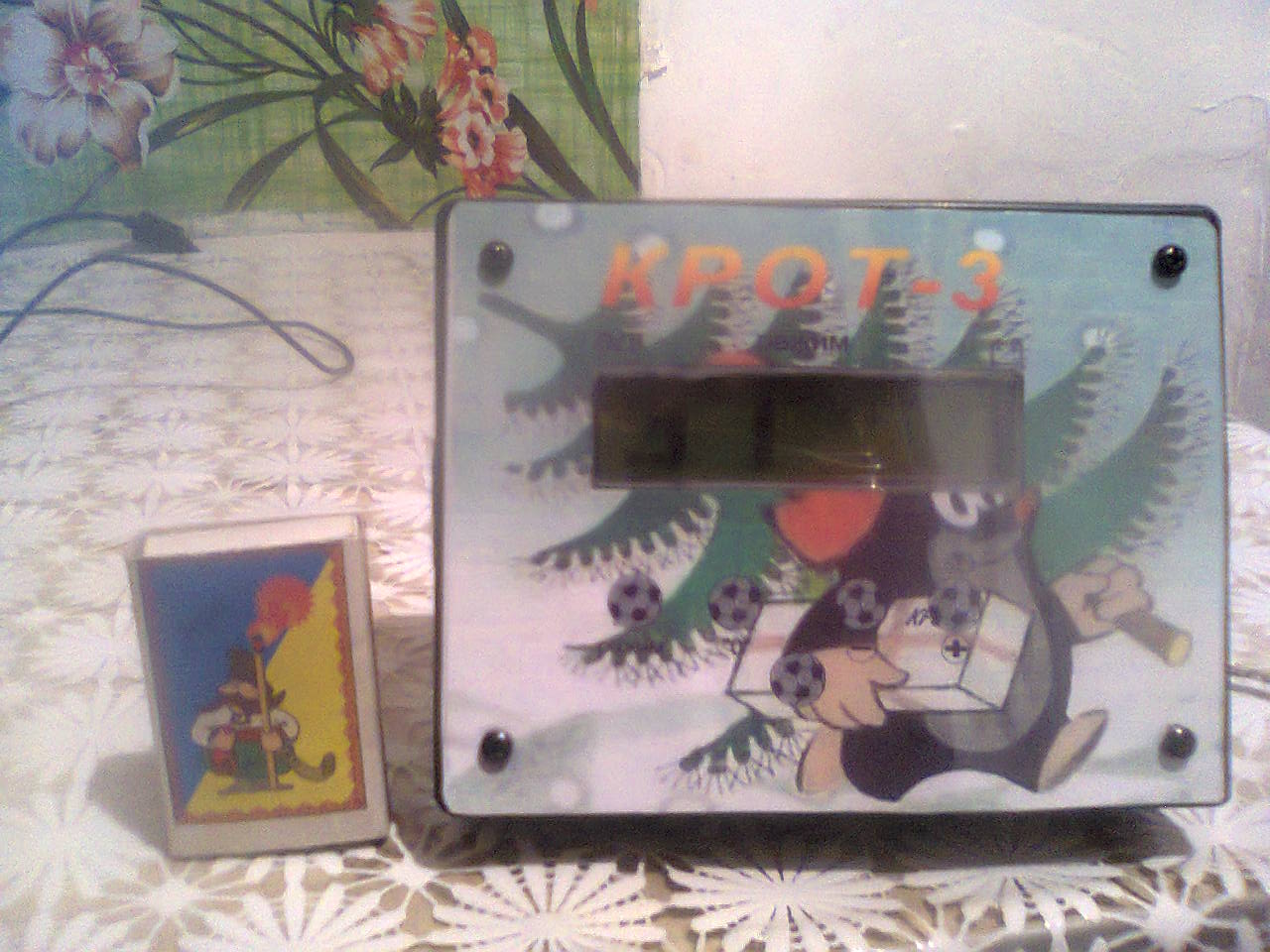

ненапродаж!


діло за катухою......

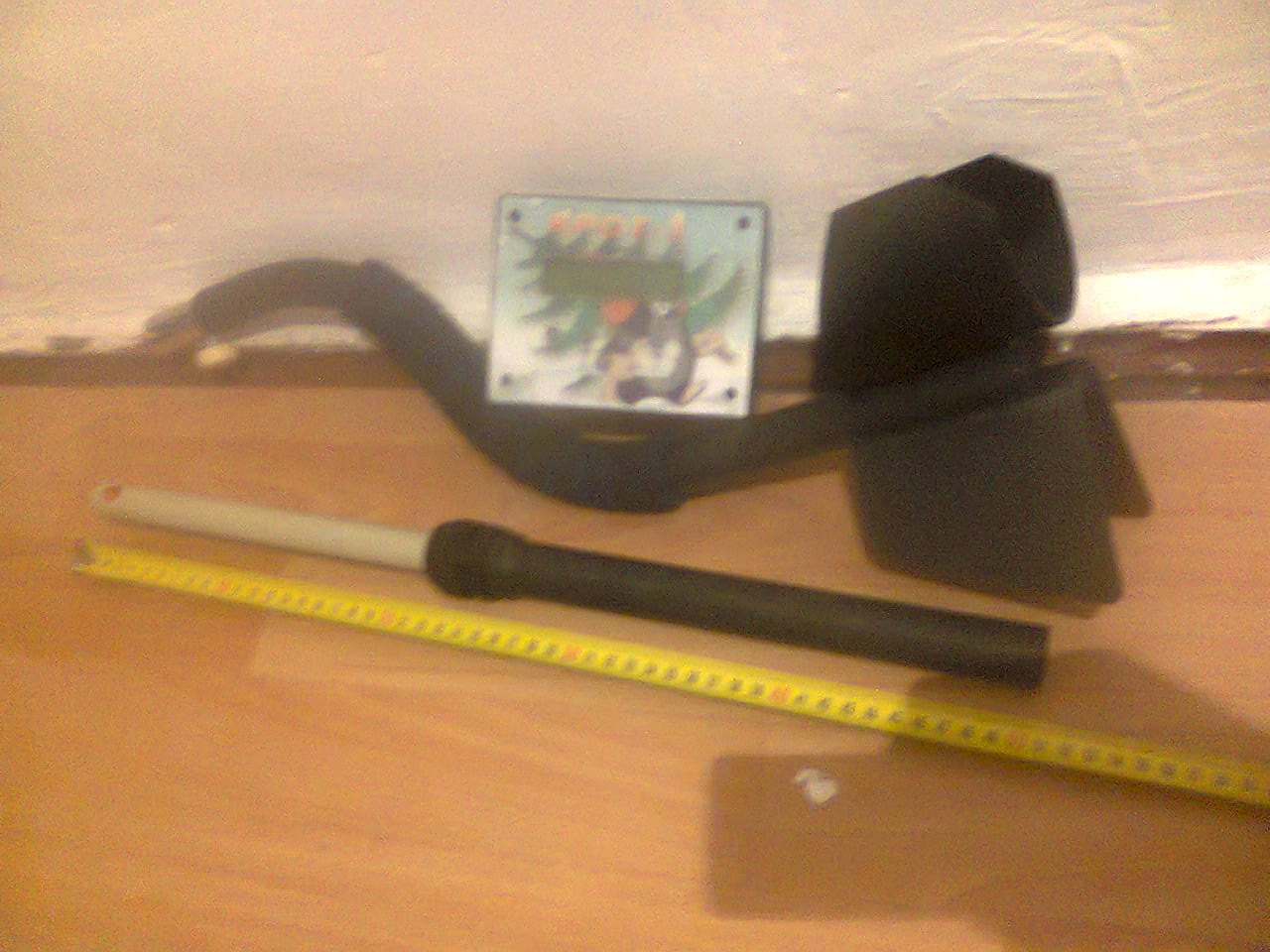

ШТАНГА......
Прикрепления: 2731114.jpg(193Kb) · 6001617.jpg(192Kb) · 8677244.jpg(160Kb)


Сообщение отредактировал шукач - Среда, 21.01.2015, 21:42

solovey_Дата: Среда, 21.01.2015, 22:53 | Сообщение # 337
Полковник
Группа: Пользователи
Сообщений: 157
Репутация: 0
Статус: Offline
Цитата TCB ()
переключатель диапазона частот
на сьогодніший день-К2 думаю буде по круче-з меню перемикаються профіля.датчики робити одночастотні-МД універсальний, а датчик одно частотний.К 2 в корпусі 79 -живлення і дінамік в підлокотнику.

AndrewДата: Среда, 21.01.2015, 23:38 | Сообщение # 338
Генералиссимус
Группа: Администраторы
Сообщений: 4467
Репутация: 62
Статус: Offline
шукач, Молодца! Работает блок? штангу сами делали?

шукачДата: Четверг, 22.01.2015, 00:54 | Сообщение # 339
Подполковник
Группа: Пользователи
Сообщений: 142
Репутация: 2
Статус: Offline
Andrew, блок працює з допомогою ТСВ (7мв без катухи і незакорочена рх) з катухою пропискує.катуху заливаю дд25,а ще хочу одну 23см на 28см,питав януковича по кількості витків каже стандартно( тх-0.5,рх0.21 по міді є у наявності і екран пробуватиму графітовий)
штангу з товаришем (він клони,пірати напродажу робить,технологія одлажена) я для себе (уже 7 штук лежить ,копать ходить часу нема.)сміються знайомі що сіль подорожчала.......
штанга легенька,розкладна,рекомендую для повторення (стаття то на конкурентному сайті неможу кинуть сюди, пишіть в лс)

TCBДата: Четверг, 22.01.2015, 01:20 | Сообщение # 340
Генерал-лейтенант
Группа: Модераторы
Сообщений: 769
Репутация: 35
Статус: Offline
Цитата solovey_ ()
в корпусі 79
С тебя причитается.

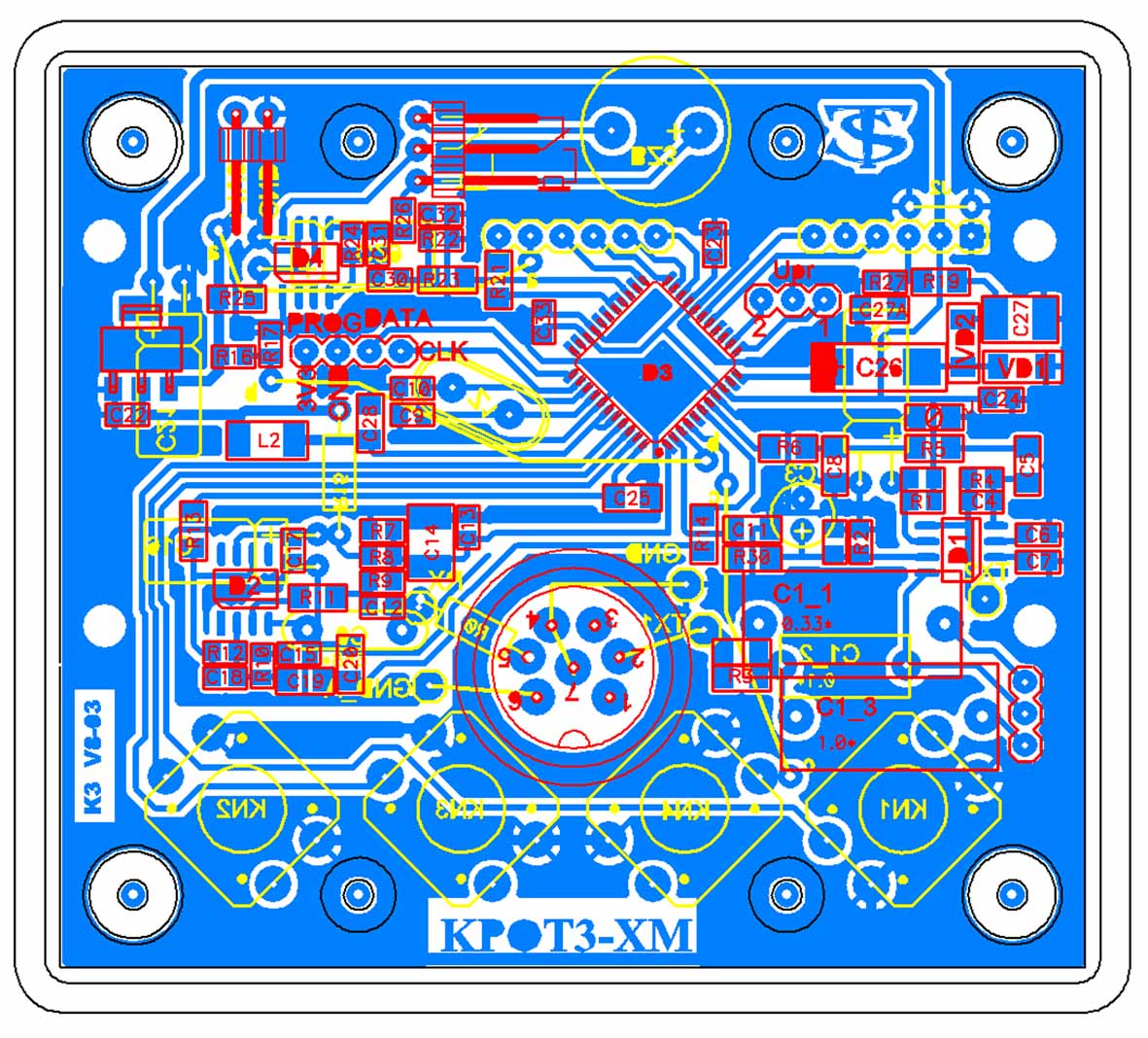

Убрал с платы переключатель, за одно убрал дроссель L1.
(Конструкцию смотреть по версии V8-02)
Прикрепления: 0943005.jpg(301Kb) · MD_K3_Z79_V8-03.lay6(383Kb)


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

solovey_Дата: Четверг, 22.01.2015, 05:10 | Сообщение # 341
Полковник
Группа: Пользователи
Сообщений: 157
Репутация: 0
Статус: Offline
Цитата TCB ()
С тебя причитается.
без питань-алкоголь,рарики,мані? biggrin respect booze

DemonosДата: Воскресенье, 25.01.2015, 22:18 | Сообщение # 342
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
Отличная работа, шукач. На днях домотаю катуху, стронусь с места.

груняДата: Четверг, 29.01.2015, 00:51 | Сообщение # 343
Рядовой
Группа: Пользователи
Сообщений: 8
Репутация: 0
Статус: Offline
А можно пару ответов для отстающих? 1 Что такое ТХ2 на плате (на схеме "3"). 2 Что за разъем для кабеля, какой можно использовать. Спасибо.

de-si-gnДата: Четверг, 29.01.2015, 15:09 | Сообщение # 344
Генерал-майор
Группа: Пользователи
Сообщений: 298
Репутация: 4
Статус: Offline

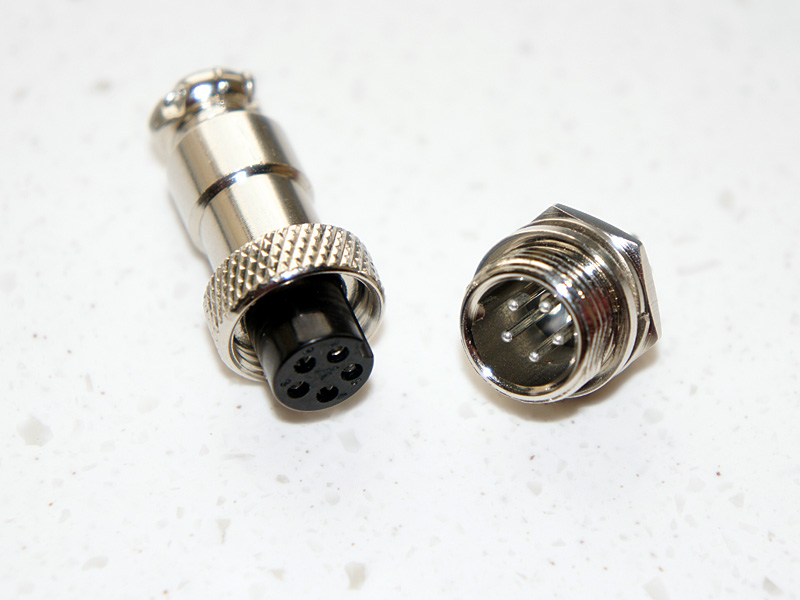

Буду ставить вот такой разъем. Покупал на радиорынке "Герц"

Прикрепления: 0579862.jpg(111Kb)

DemonosДата: Четверг, 29.01.2015, 17:18 | Сообщение # 345
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
груня, подключение резонансных или безрезонансных катушек.
de-si-gn, вроде подходит. Имхо на штырёк-другой было бы лучше.
