О схеме и работе К-3
AndrewДата: Среда, 10.12.2014, 14:33 | Сообщение # 241
Генералиссимус
Группа: Администраторы
Сообщений: 4313
Репутация: 61
Статус: Offline
А где такие паяльнички можно прикупить?

fedya_valkiДата: Среда, 10.12.2014, 15:09 | Сообщение # 242
Генералиссимус
Группа: Пользователи
Сообщений: 1239
Репутация: 6
Статус: Online
Андрей, рекомендую вот такой - http://www.1000.kh.ua/catalog/4792461/zd927/
использую сам такой для пайки СМД резисторов, транзисторов и кондёров. Правда брал его пару лет назад ещё за 100грн....
Можно отдельно купить сам паяльник:
http://www.1000.kh.ua/catalog/4792461/zd20a/
http://www.1000.kh.ua/catalog/4792461/zd20/
и на LM317 сделать к нему терморегулятор. Ну и трансформатор с диодным мостом, естественно. Сами паяльнички маленькие и очень лёгкие, длина от конца жала до конца ручки 15,5см. Паять ими - одно удовольствие. Добавив же разъём для прикуривателя, а в нём тот же терморегулятор на ЛМке, получим паяльник для автомобилистов.
Вот ещё там есть с питанием от батареек, для походно-полевых условий:
http://www.1000.kh.ua/catalog/4792461/zd20d/

PS. Спасибо за исправленную прошивку для правильного показания большого ВДИ для второго Крота. Бум пробовать!


Сообщение отредактировал fedya_valki - Среда, 10.12.2014, 15:39

DemonosДата: Среда, 10.12.2014, 17:58 | Сообщение # 243
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
Цитата
А где такие паяльнички можно прикупить?

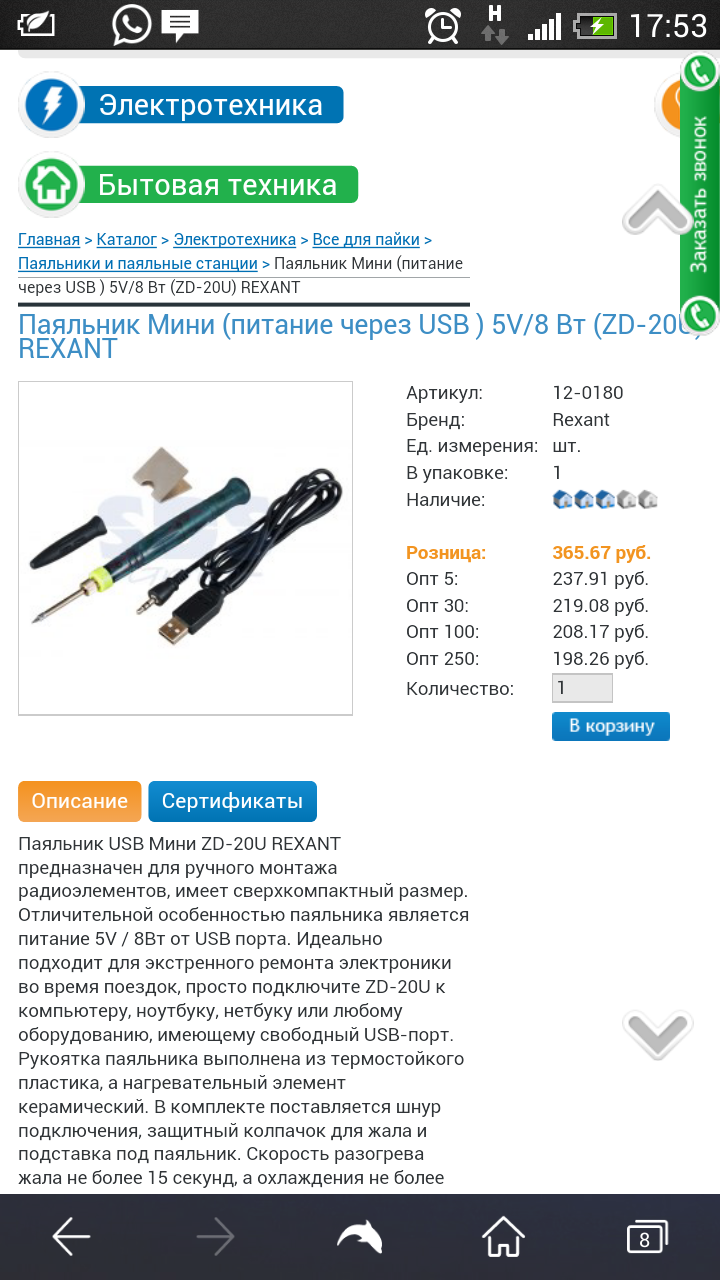

Ну вот тут, например: http://www.sds-group.ru/items_4062.htm
Прикрепления: 2841036.png(309Kb)

fedya_valkiДата: Среда, 10.12.2014, 18:32 | Сообщение # 244
Генералиссимус
Группа: Пользователи
Сообщений: 1239
Репутация: 6
Статус: Online
Цитата Demonos ()
Ну вот тут, например:
Спасибо, почитал. Напрягло одно из описания:
"Отличительной особенностью паяльника является питание 5V / 8Вт от USB порта."
8 Ватт при 5 Вольтах - не каждый USB порт выдержит, ИМХО, 1,6А ток там, если реальных 8 Ватт....

DemonosДата: Среда, 10.12.2014, 18:50 | Сообщение # 245
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
Включал от нетбука, ББ, зарядки для телефона, повербанка. Разница по времени разогрева/работы - ±3с. Нормальный паяльничек за свои деньги. Всё равно ничего другого нет. Любимый керамический сгорел год назад, паяльную станцию покупать жаба душит.

fedya_valkiДата: Среда, 10.12.2014, 19:03 | Сообщение # 246
Генералиссимус
Группа: Пользователи
Сообщений: 1239
Репутация: 6
Статус: Online
Цитата Demonos ()
ключал от нетбука, ББ, зарядки для телефона, повербанка.
Ну, слава богу, значит порты выдержали. Просто не во всех компах USB 1,6А сможет выдержать, ИМХО.


Сообщение отредактировал fedya_valki - Среда, 10.12.2014, 19:05

tickДата: Пятница, 12.12.2014, 10:34 | Сообщение # 247
Подполковник
Группа: Пользователи
Сообщений: 104
Репутация: 0
Статус: Offline
Здравствуйте, уважаемые форумчане. Посоветуйте какой крот собрать, под катушку ace.

AndrewДата: Суббота, 13.12.2014, 00:51 | Сообщение # 248
Генералиссимус
Группа: Администраторы
Сообщений: 4313
Репутация: 61
Статус: Offline
Второй!

tickДата: Суббота, 13.12.2014, 01:00 | Сообщение # 249
Подполковник
Группа: Пользователи
Сообщений: 104
Репутация: 0
Статус: Offline
Спасибо большое. Первого когда то собирал(вполне рабочий прибор получился), теперь буду второго мучить.

DemonosДата: Суббота, 13.12.2014, 20:21 | Сообщение # 250
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline

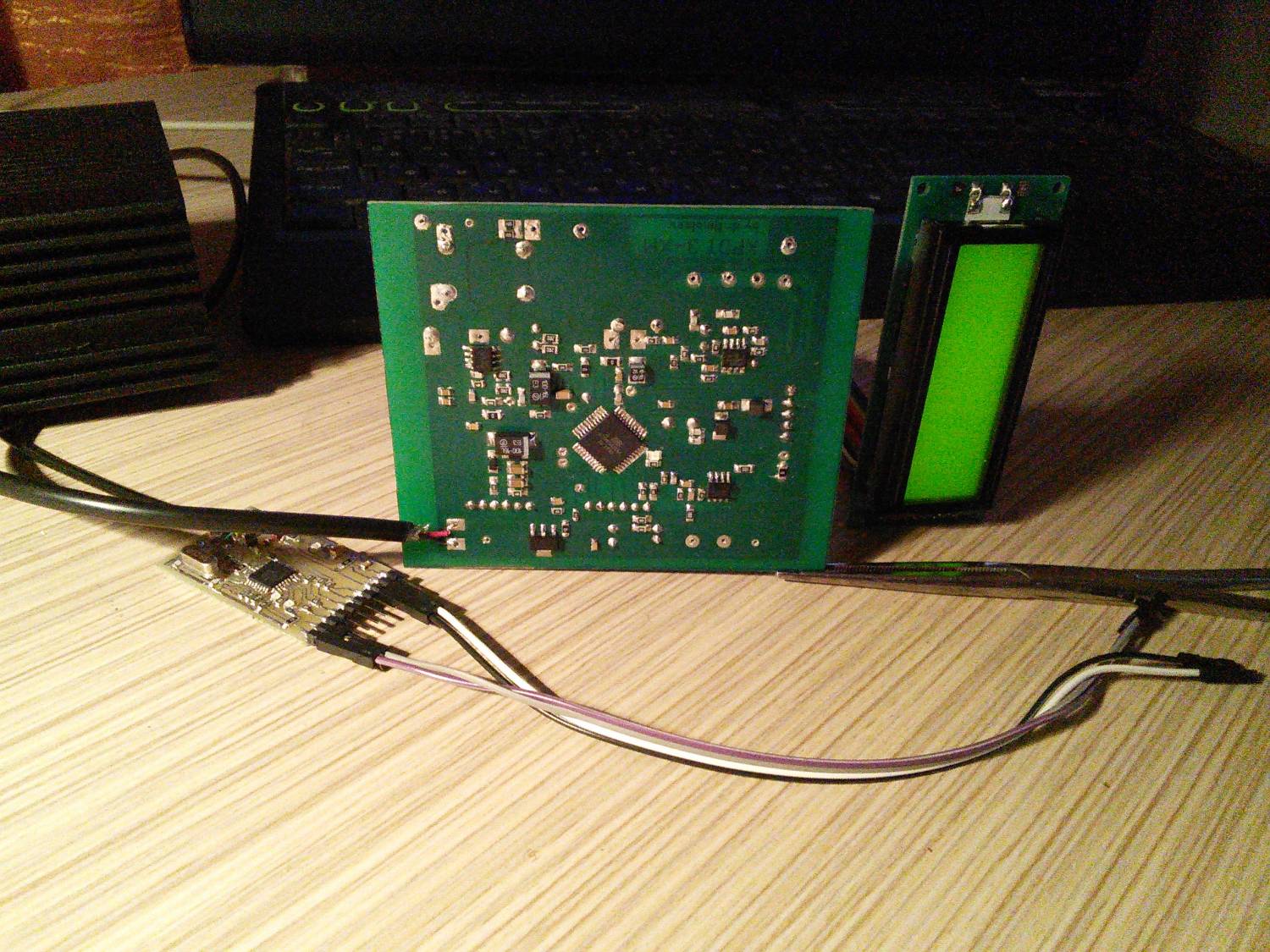

Неделю спустя только до паяльника дорвался. Ну уже гораздо лучше. Прибор прошился. Везде высветились "ок", вроде нормально прошло всё. Кроме одного. Подсветка экрана включается на долю секунды после подключения питания, потом гаснет. Запускается на постоянку нажатием клавиши "+". Но иной графической информации нет. То есть символы вообще не видны, экран мёртв. С чем это может быть связано? Есть на форуме телепаты?


Прикрепления: 7977949.jpg(163Kb) · 8706763.jpg(271Kb)

TCBДата: Суббота, 13.12.2014, 21:04 | Сообщение # 251
Генерал-лейтенант
Группа: Модераторы
Сообщений: 744
Репутация: 33
Статус: Offline
Цитата Demonos ()
То есть символы вообще не видны, экран мёртв. С чем это может быть связано?
Для начала проверь цепь контраста. Все ли правильно запаяно, есть ли отрицательное напряжение на 3 ноге индикатора. Попробуй подобрать R19.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

TCBДата: Воскресенье, 14.12.2014, 02:44 | Сообщение # 252
Генерал-лейтенант
Группа: Модераторы
Сообщений: 744
Репутация: 33
Статус: Offline

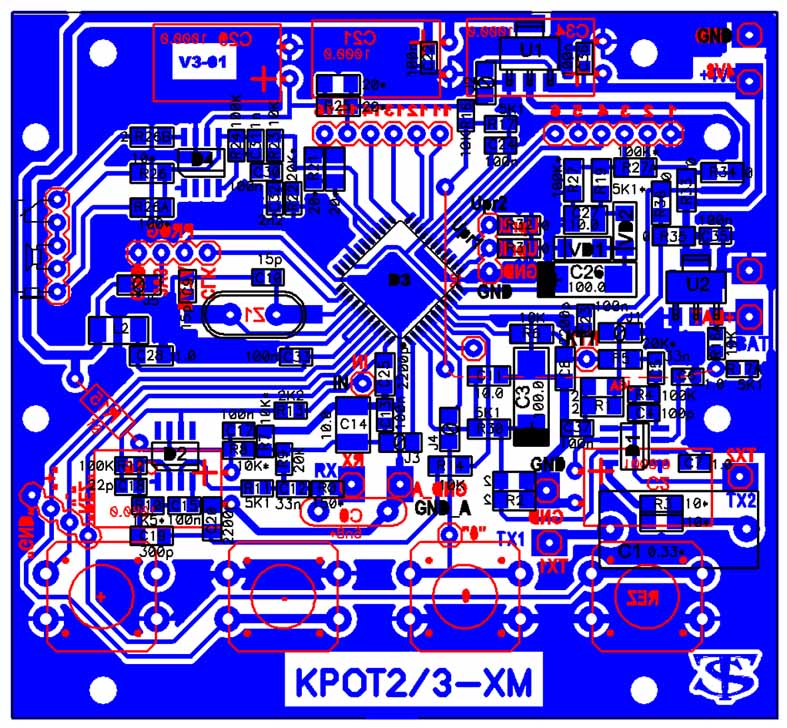

Чтобы долгими зимними вечерами, когда земля окончательно замерзнет, было чем заняться любителям копа выкладываю новую плату. Плату можно применять как для изготовления К3, так и К2 (минимальные отличия во входной цепи RX). Плата позволяет, при желании, проводить эксперименты с питанием. Также в плате заложены большие кнопки, как более надежные.

В архиве кроме платы находятся файл для разметки передней панели и документ с перечнем элементов и монтажками.
Прикрепления: 9818205.jpg(214Kb) · 2-3_V3-01.rar(410Kb)


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

DemonosДата: Воскресенье, 14.12.2014, 21:00 | Сообщение # 253
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
Ура товарищи! Ещё одним кротоводом прибавилось! Действительно R19 нуждался в подборе. Даташиты чтать полезно. Поставил перемычку 1206, всё заработало. Огромное спасибо.
Следующая новелла будет про катушки и конструктив.
Прикрепления: 0557363.jpg(72Kb)

DemonosДата: Воскресенье, 14.12.2014, 22:26 | Сообщение # 254
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline

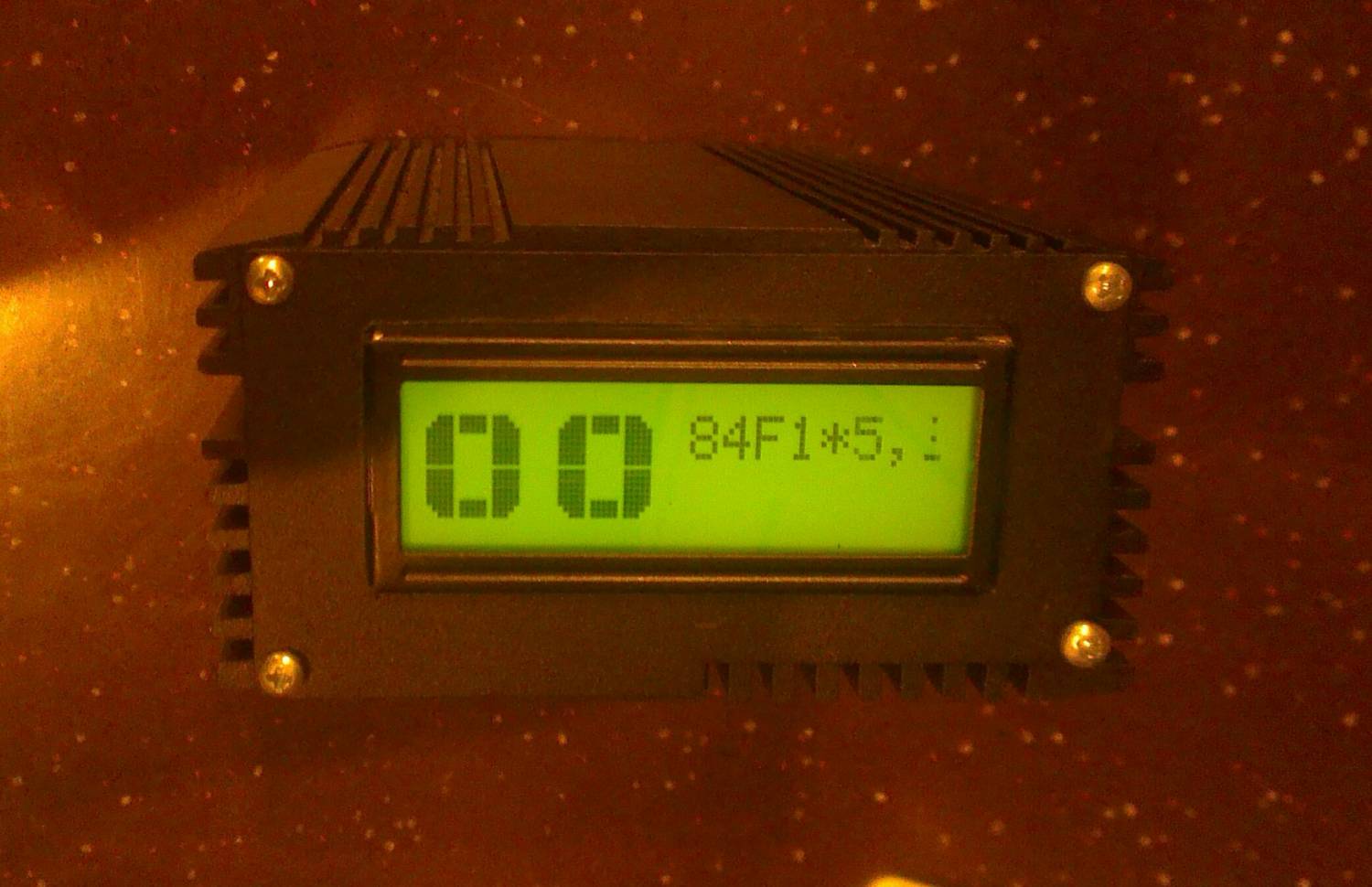

Примерочка корпуса (пока ещё без кнопок)



Экран ничем не защищён. Вообще собирался красный или янтарный экран да под оргстекло. Не нашел такой экран "МЭЛТ" в магазинах радиодеталей, но накануне с удивлением обнаружил, что и производство, и офис продаж от моего дома метрах в восьмистах. До весны будет повод заехать. ;-)
Прикрепления: 1539245.jpg(116Kb)


Сообщение отредактировал Demonos - Воскресенье, 14.12.2014, 22:55

шукачДата: Понедельник, 15.12.2014, 11:15 | Сообщение # 255
Подполковник
Группа: Пользователи
Сообщений: 126
Репутация: 2
Статус: Offline
Здравствуйте!

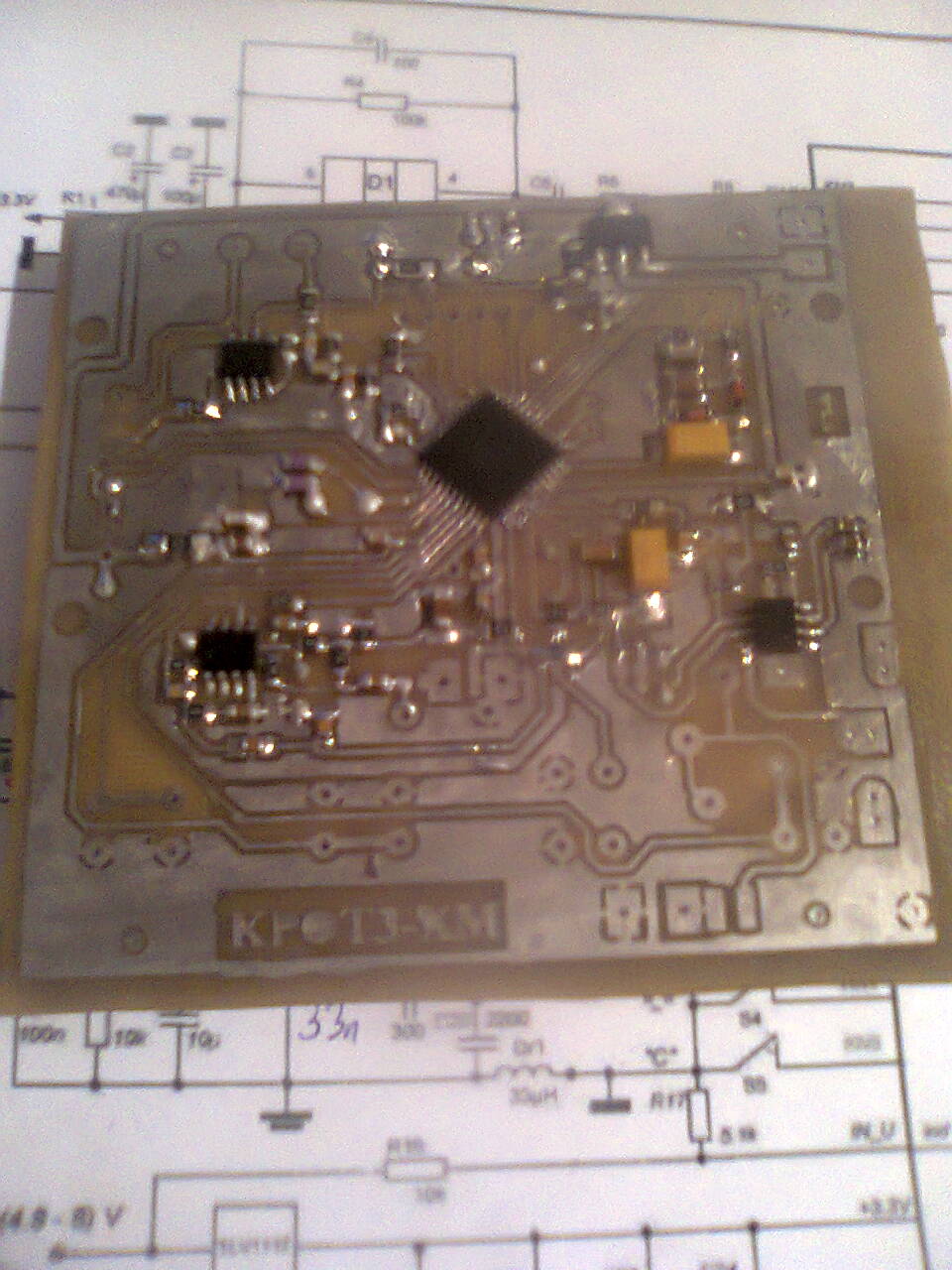

Трошки і у мене є.....
Прикрепления: 3883147.jpg(154Kb) · 8356527.jpg(165Kb)
