DemonosДата: Понедельник, 24.11.2014, 15:03 | Сообщение # 211
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
Есть и более технологичное решение:
http://habrahabr.ru/post/226361/

Проблема в геополитике. Укропочта с Почтой России в пересылке данного девайса к общему знаменателю не приходят sad

Добавлено (24.11.2014, 13:58)
---------------------------------------------
Вчера, кажется, неверно программатор подключал. Сегодня попробую иначе.
Подключал:
Программатор/// Крот
1пин - pdi_data ///2пин - data
6пин - clk /////////1пин - clk
10пин - +3в3 /////4пин -+3в3
8пин - земля /////3пин - земля

Буду пробовать:
Программатор ///Крот
1пин - pdi_data ///2пин - data
2пин - pdi_clk /////1пин - clk
10пин - +3в3 //////4пин -+3в3
8пин - земля //////3пин - земля

Так правильнее будет?

Добавлено (24.11.2014, 14:03)
---------------------------------------------
Ну и в догонку, ибо не втыкаюсь. На плате ТСВ возле С14/С25 площадка IN.. М-м-м-м.. напоркуа?

Прикрепления: 5350891.png(669Kb)


Сообщение отредактировал Demonos - Понедельник, 24.11.2014, 15:00

TCBДата: Понедельник, 24.11.2014, 21:09 | Сообщение # 212
Генерал-лейтенант
Группа: Модераторы
Сообщений: 732
Репутация: 33
Статус: Offline
Цитата Demonos ()
возле С14/С25 площадка IN.. М-м-м-м.. напоркуа
Это контрольная точка - смотреть что приходит на проц со входного усилителя (так называется цепь в схеме).


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

DemonosДата: Понедельник, 24.11.2014, 21:52 | Сообщение # 213
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
А, всё. Понял. А то бы искал следующим этапом. smile

DemonosДата: Вторник, 25.11.2014, 01:27 | Сообщение # 214
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
Не всё в порядке. Ну ладно олень, дорогу забыл нарисовать. Нарисовал уже.

Всё перебрал, всё равно CLK с землёй звонится. Даже при убранном L1Так и надо, или упорно искать?

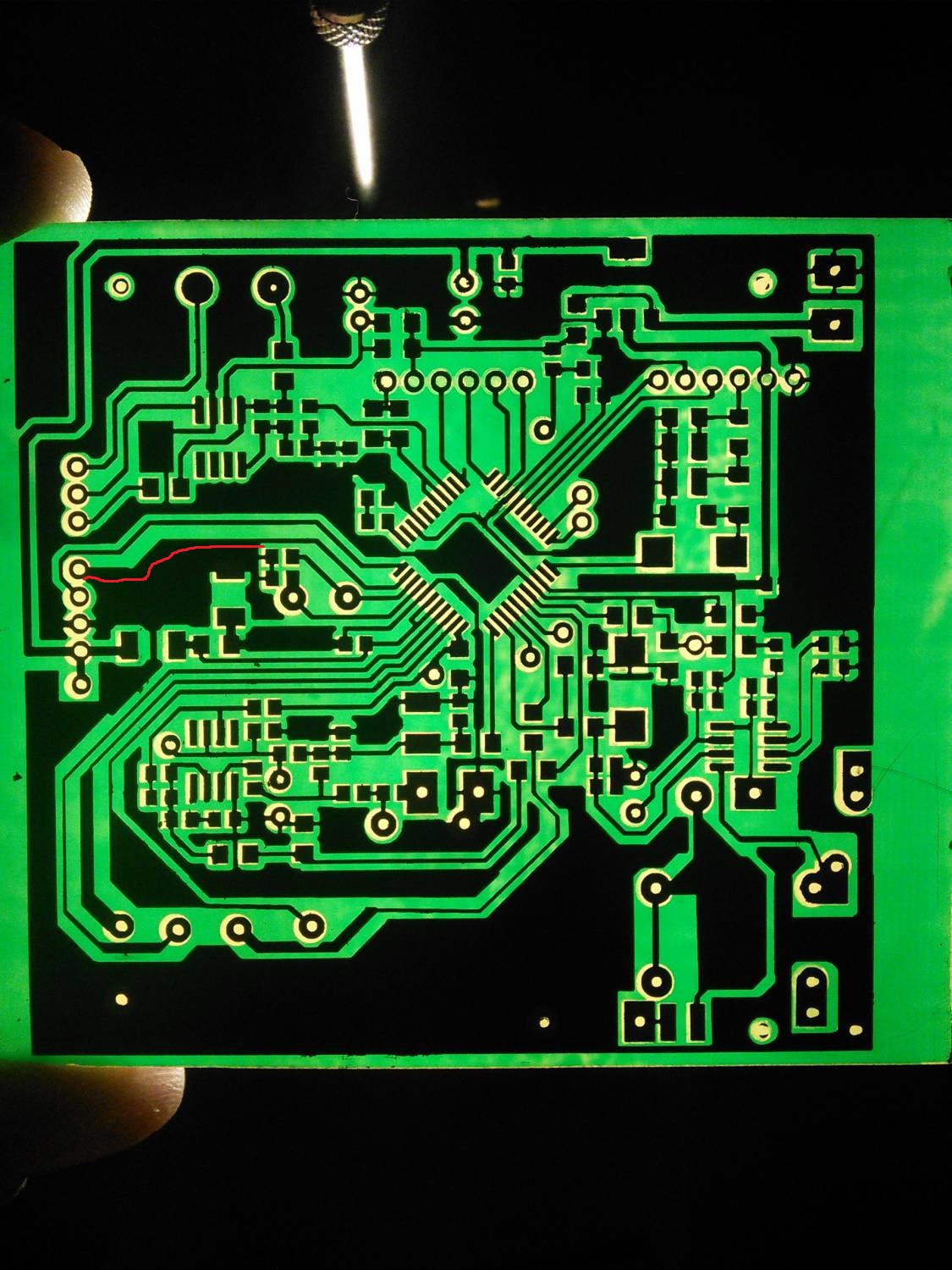

Прикрепления: 7915761.jpg(382Kb)

TCBДата: Вторник, 25.11.2014, 01:55 | Сообщение # 215
Генерал-лейтенант
Группа: Модераторы
Сообщений: 732
Репутация: 33
Статус: Offline
Цитата Demonos ()
Всё перебрал, всё равно CLK с землёй звонится. Даже при убранном L1Так и надо, или упорно искать?
Не понял, какое отношение L1 имеет к CLK?
Цепь CLK только между разъемом для подключения программатора и ногой проца


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

DemonosДата: Вторник, 25.11.2014, 02:16 | Сообщение # 216
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
Прошу прощения, попутался. Звенят CLK и масса.
Ах ты ж... Без подключенного программатора не звенит. Что за... наваждение? Программатор что ли перепроверить? Как так? ХМегу определяет, напряжение определяет... Между ногамм программатора коротыша нет...
АВР Студия 5.0 Виндовс-7.
Подключаю программатор к плате. Втыкаю юсб-кабель программатора в порт. В Студии жму "программинг". Вылезает окно. Программатор определяеися как МКII. Читаю питание - 3.3в. Читается XMega32A4 с серийным номером. Больше ничего не читается. Куда ни ткни - ошибка 0х01. Фузы не читаются. Если прописать их руками и попытаться зашиться - программатор мигает, что-то происходит. Но всё равно ничего не считать, прибор, отдельно включенный, выглядит по прежнему мёртвым.
Из отступлений от схемы, конденсаторы о которых писал, С14 полярный танталовый, R15 - дроссель 100мкГн, 10Ом


Сообщение отредактировал Demonos - Вторник, 25.11.2014, 10:32

AndrewДата: Вторник, 25.11.2014, 13:43 | Сообщение # 217
Генералиссимус
Группа: Администраторы
Сообщений: 4222
Репутация: 59
Статус: Offline
Светодиоды зеленый и желтый на программаторе правильно светяться?
Попробуйте подать отдельно напряжение на плату -не через программатор!

DemonosДата: Среда, 26.11.2014, 13:27 | Сообщение # 218
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
Светятся и перемигиваются как надо. Питание отдельно подавать пробовал. Тишина. Если не отключать программатор, на нём зажигаются светодиоды питания и готовности. Питание подавал от юсб.
Если получится, сегодня-завтра ещё покурю платы. Знать бы, может студия выёживается? С радостью восприму любую дополнительную идею.

Добавлено (26.11.2014, 12:27)
---------------------------------------------
Вчера ночью игрался с проводками. Проблема с КЗ масса/clk решилась довольно быстро. Был затёк олова под smd-перемычку на программаторе.
Но нет. Что-то где-то ещё пошло не так. АВР-Студия зародыша Крота видит, Хмегу, серийник камушка, объёмы памяти определяет, но ничего не считать, ни записать. Просит проверить подключение, попробовать включить питание прибора. Пробовал, не вышло.
Пропаял покрепче подозрительные элементы, подозрительные ноги. Всё не то.
Плату на утюг и заново всё - жалко. Вдруг проблема не в железе?
Прошу совета.
Куда каким щупом ткнуть, и что нужно увидеть в момент чтения/записи?


Сообщение отредактировал Demonos - Среда, 26.11.2014, 16:44

TCBДата: Среда, 26.11.2014, 17:54 | Сообщение # 219
Генерал-лейтенант
Группа: Модераторы
Сообщений: 732
Репутация: 33
Статус: Offline
Цитата Demonos ()
Прошу совета.
Конечно не видя всего сложно что то советовать.
Попробуйте сделать очистку проца (может пока проводили эксперименты залочили). И путь к месту откуда читаете (или куда записываете) прошивку не должен содержать русских букв.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

DemonosДата: Среда, 26.11.2014, 19:38 | Сообщение # 220
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
Да-да. Про кириллицу всё помню. Стереть, значит замкнуть что-то надо, или в Студии Erase нажать? Если из Студии, то не реагирует.

TCBДата: Среда, 26.11.2014, 20:41 | Сообщение # 221
Генерал-лейтенант
Группа: Модераторы
Сообщений: 732
Репутация: 33
Статус: Offline
Цитата Demonos ()
Стереть, значит
В студии:

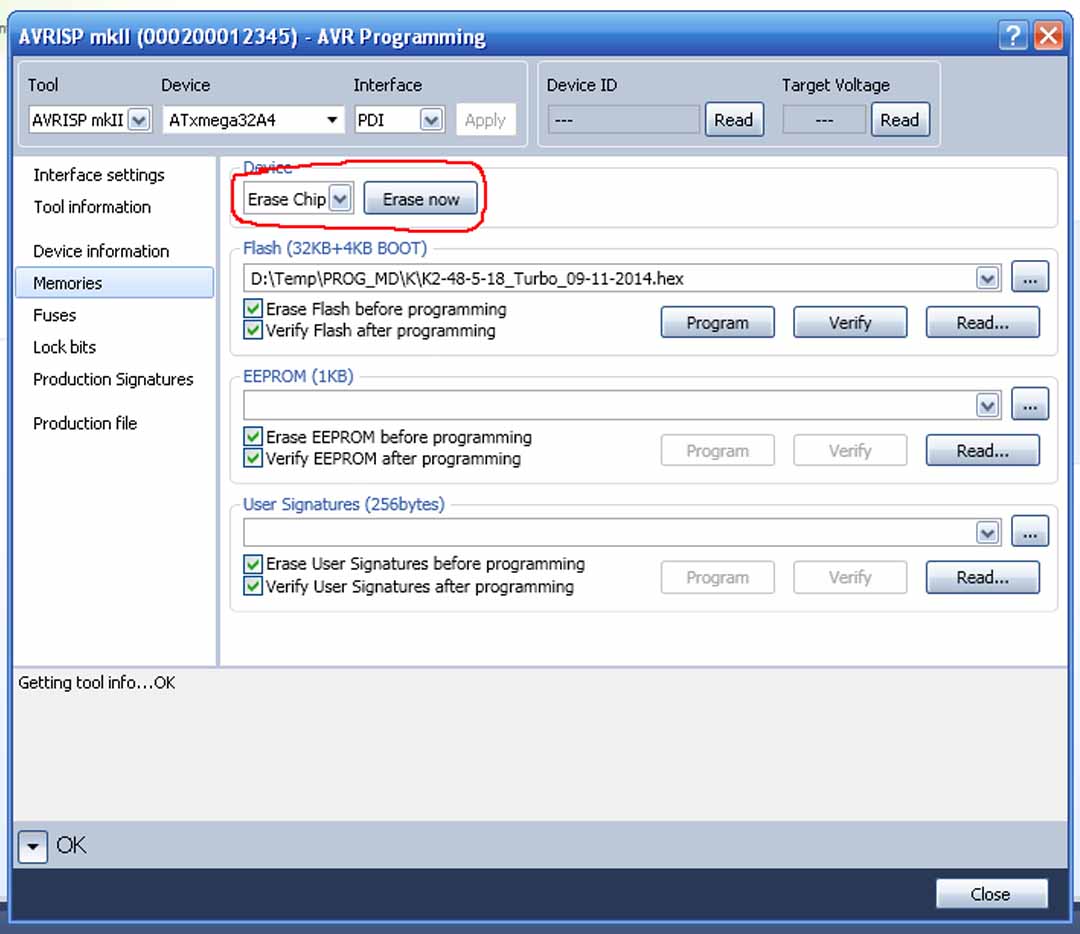

Прикрепления: 5492450.jpg(109Kb)


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

DemonosДата: Среда, 26.11.2014, 20:51 | Сообщение # 222
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
Вот именно это и не проходит.
В хозяйстве из приборов есть только мультиметр и осциллограф. Есть желание поставить щуп на управляющие выводы программатора. Что там и чем можно увидеть, в случае правильной его работы?

TCBДата: Среда, 26.11.2014, 21:54 | Сообщение # 223
Генерал-лейтенант
Группа: Модераторы
Сообщений: 732
Репутация: 33
Статус: Offline
Цитата Demonos ()
Что там и чем можно увидеть
Осциллографом можно посмотреть проходят ли импульсы по цепям - просто их наличие.

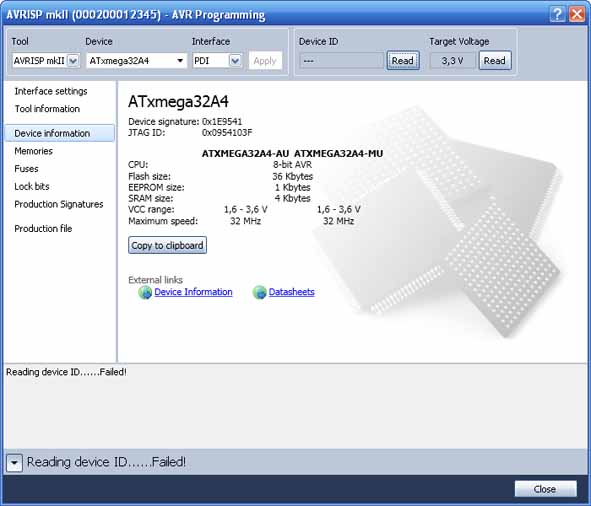

Сейчас провел эксперимент: Запустил студию, подключил программатор к компу (Крота не подключал), выбрал проц. Студия показывает информацию по процу:

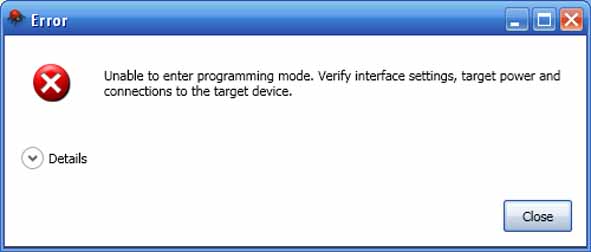

при попытке очистки выдает сообщение:

при этом зажигается желтый светодиод (с 10 ноги). При нормальной работе, когда идет передача данных, он мигает.
Если у вас также, то нет связи программатора с процом. Надо проверять правильно ли все запаяно и скоммутировано.
Прикрепления: 5108011.jpg(50Kb) · 8609028.jpg(25Kb)


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

DemonosДата: Среда, 26.11.2014, 23:49 | Сообщение # 224
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
Точно. Максимально похоже. Это значит появился вектор. Пррродолжаю поиски в железе. Как там, баги они в дорогах?

fedya_valkiДата: Пятница, 28.11.2014, 16:37 | Сообщение # 225
Генерал-полковник
Группа: Пользователи
Сообщений: 1174
Репутация: 6
Статус: Offline
Сегодня в ветке про первого Крота написал своё ИМХО, но поскольку мало народа ту ветку читает - напишу и непосредственно здесь:
Третий Крот вообще можно многочастотным сделать безо всяких тумблеров - для этого оба контурных конденсатора должны быть в датчике, а для
распознания рабочей частоты датчика необходимо добавить всего лишь 2
резистора делителем, один на плате постоянный, с +3,3В на вывод контроллера в режиме АЦП, другой в разъёме датчика с
земли Rx на свободный пин разъёма - тоже постоянный, но разный для
каждого датчика. При настройке датчика Крот опрашивает напряжение на
этом пине и запоминает так же как и рабочую частоту. При смене датчика
также опросит и автоматом выставит нужную частоту и т.д. Т.е. смена
профиля будет осуществляться не тумблером, а самим Кротом. Датики, естественно, для каждой частоты свои придётся делать. Но это ИМХО лучше, чем заставлять один датчик работать на разных частотах, которые переключаются тумблером.
