О схеме и работе К-3
януковичДата: Четверг, 13.11.2014, 06:16 | Сообщение # 196
Генералиссимус
Группа: Модераторы
Сообщений: 2932
Репутация: 49
Статус: Offline
Цитата Demonos ()
Как тут картинки вставлять, чтобы видно было сразу?

Когда "добавили" картинку, нужно нажать на "вставить в редактор"...

Цитата Demonos ()
У нас папа всё делает

Очень красиво у "папы" все получается. Такой МД должен работать сразу.

TCBДата: Четверг, 13.11.2014, 14:19 | Сообщение # 197
Генерал-лейтенант
Группа: Модераторы
Сообщений: 721
Репутация: 33
Статус: Offline
Цитата Demonos ()
про способ с карандашной пылью до сегодня не знал
А можно об этом подробней?
И для такой информации на сайте есть отдельная тема "Полезные советы." в "Курилке". А то здесь она затеряется.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

DemonosДата: Четверг, 13.11.2014, 15:50 | Сообщение # 198
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
Подглядел у кого-то на тытрубе. Стержень карандашный стачивают над шаблоном и пальцем втирают. Графит заполняет поры тонера и тот становится менее прозрачным. Матовая поверхность плёнки тоже сереет, но не критично и можно оттереть. Соответственно можно увеличить время засветки без риска засветить площадки. Без карандаша тонер на моих шаблонах просвечивал. Приходилось накладывать один на другой. Плёнки было мало, и один шаблон я запачкал недосушенной маской. Понадобилось искать альтернативу. С карандашом стал непрозрачным. Вроде ничего платка вышла, результат на прошлой странице.
В полезные советы класть не буду. Единичный опыт. Может вообще свезло по первости.

Добавлено (13.11.2014, 14:50)
---------------------------------------------
Да, ТСВ, огромное спасибо за труд по разводке плат. В мой корпус идеально влезает. Чуть-чуть только подрихтовал, лишнего повыкинул, сместил немного. Надеюсь ты не обидишься.
Нанёс бы и маркировку, но в .lay она у тебя с подписями прям на площадках. Ни сил, ни времени не было их стирать. У тебя в файле все кривые и все поля выполнены множеством отрезков или точек. Разгруппированы, что ли? Удалять их геморно, не представляю, сколько сил пришлось приложить для создания.


Сообщение отредактировал Demonos - Четверг, 13.11.2014, 16:16

TCBДата: Четверг, 13.11.2014, 17:09 | Сообщение # 199
Генерал-лейтенант
Группа: Модераторы
Сообщений: 721
Репутация: 33
Статус: Offline
Цитата Demonos ()
У тебя в файле все кривые и все поля выполнены множеством отрезков или точек. Разгруппированы, что ли?
Я развожу платы в PCADе, а потом перегоняю в лаут. Поэтому такой эффект. И со шрифтами проблема. Но зато получается более доступно для повторения.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

DemonosДата: Четверг, 13.11.2014, 17:16 | Сообщение # 200
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
Сразу видно, человек любительским софтом не пользуется. Я-то вообще начмед...

TCBДата: Четверг, 13.11.2014, 17:29 | Сообщение # 201
Генерал-лейтенант
Группа: Модераторы
Сообщений: 721
Репутация: 33
Статус: Offline
Цитата Demonos ()
Сразу видно, человек любительским софтом не пользуется
Все гораздо проще. Когда начинал заниматься разводками на компьютере, альтернативы PCADу собственно и не было (или не нашел). А пока все устраивает переходить на что то другое смысла не вижу.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

DemonosДата: Среда, 19.11.2014, 10:38 | Сообщение # 202
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
2ТСВ: вопрос небольшой. Вроде запаялся накануне, с дросселями запутка небольшая. Потерял на форуме пост. По схеме 33микроГенри, в твоём перечне деталей - 10. Есть и те и другие. Разница принципиальна? Помню в драйвере для лазера вообще на глаз на колечке наматывал, всё запускалось.

Добавлено (19.11.2014, 09:38)
---------------------------------------------
И ещё в догоночку. Не было нигде AD8091, воткнул MCP601. В схеме надо было что-то менять дополнительно?

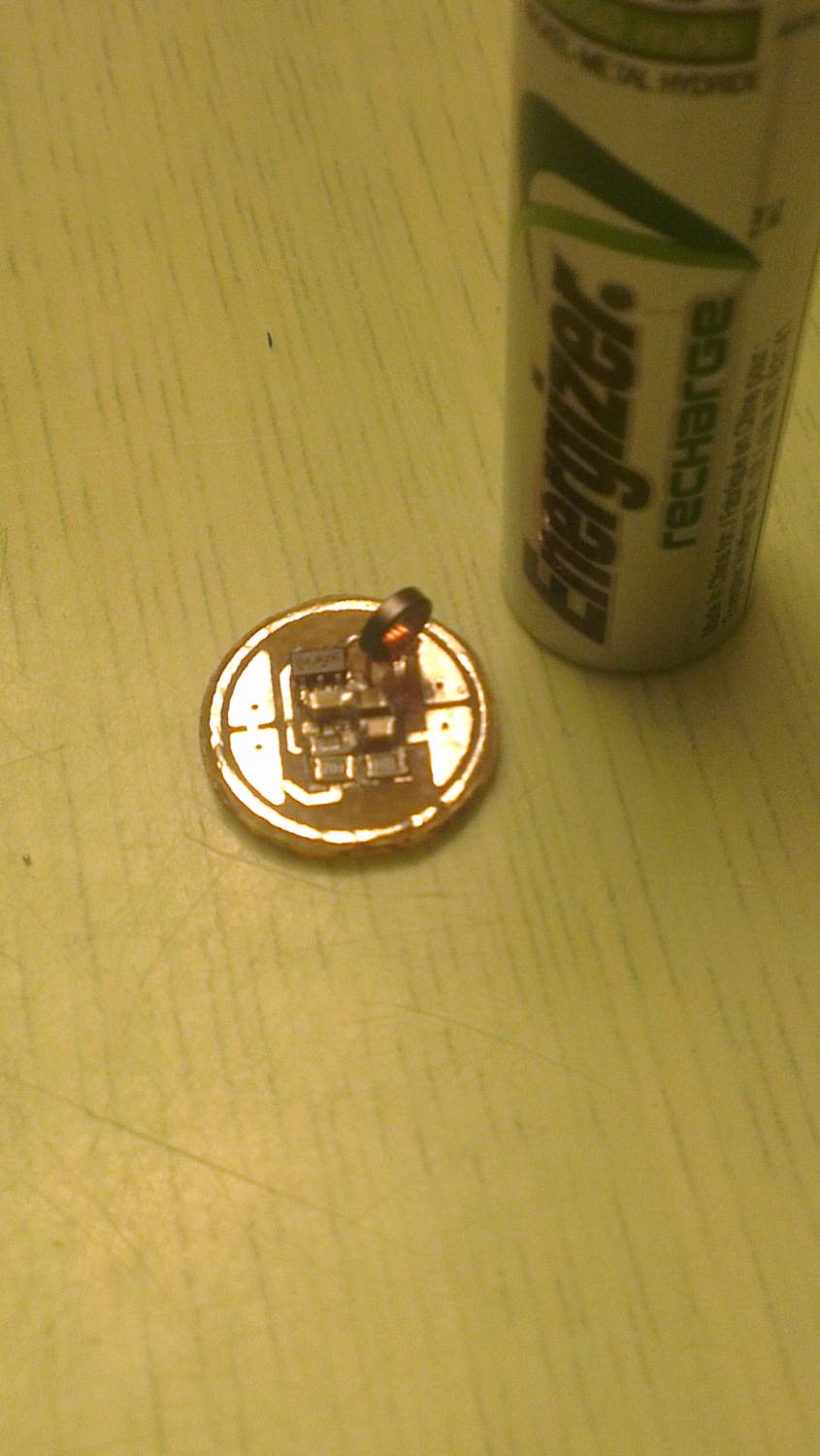

Прикрепления: 5114097.jpg(97Kb)

TCBДата: Среда, 19.11.2014, 11:57 | Сообщение # 203
Генерал-лейтенант
Группа: Модераторы
Сообщений: 721
Репутация: 33
Статус: Offline
Цитата Demonos ()
По схеме 33микроГенри, в твоём перечне деталей - 10. Есть и те и другие. Разница принципиальна?
Какой ставить не принципиально. Можно вообще поставить перемычку. Вопрос с развязкой земли надо еще прорабатывать. Возможно надо развязывать только входной усилитель, т.к. выяснилось, что в процессоре все земли гальванически связаны, поэтому от дросселя в том месте где он сейчас стоит толку мало.

Цитата Demonos ()
воткнул MCP601. В схеме надо было что-то менять дополнительно?
Не надо.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/

DemonosДата: Среда, 19.11.2014, 13:24 | Сообщение # 204
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
Ok. Спасибо. Итак Dr1 перемычка, Dr2 не нужен совсем. Дособеру, включу, попробую и так, и так. С дросселями сведение катушек, как читал, не у всех получается.
Ещё маленький вопрос, кнопка S5 это сброс настроек?

TCBДата: Среда, 19.11.2014, 16:58 | Сообщение # 205
Генерал-лейтенант
Группа: Модераторы
Сообщений: 721
Репутация: 33
Статус: Offline
Цитата Demonos ()
Dr2 не нужен совсем
По питанию дроссель как раз не помешает (в крайнем случае резистор на 10 Ом), а по земле можно поставить перемычку.
И вместо R15 также можно поставить дроссель.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы: http://batterex.com.ua/


Сообщение отредактировал TCB - Среда, 19.11.2014, 17:07

DemonosДата: Воскресенье, 23.11.2014, 13:46 | Сообщение # 206
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
Не нашлось трёх элементов.
С15 300р заменил на 330р
С9,С10 15р заменил на 10р
Это очень плохо?

януковичДата: Воскресенье, 23.11.2014, 14:02 | Сообщение # 207
Генералиссимус
Группа: Модераторы
Сообщений: 2932
Репутация: 49
Статус: Offline
Вроде не критично.

DemonosДата: Воскресенье, 23.11.2014, 14:10 | Сообщение # 208
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline
Спасибо за молниеносный ответ

DemonosДата: Воскресенье, 23.11.2014, 21:56 | Сообщение # 209
Подполковник
Группа: Пользователи
Сообщений: 108
Репутация: 1
Статус: Offline

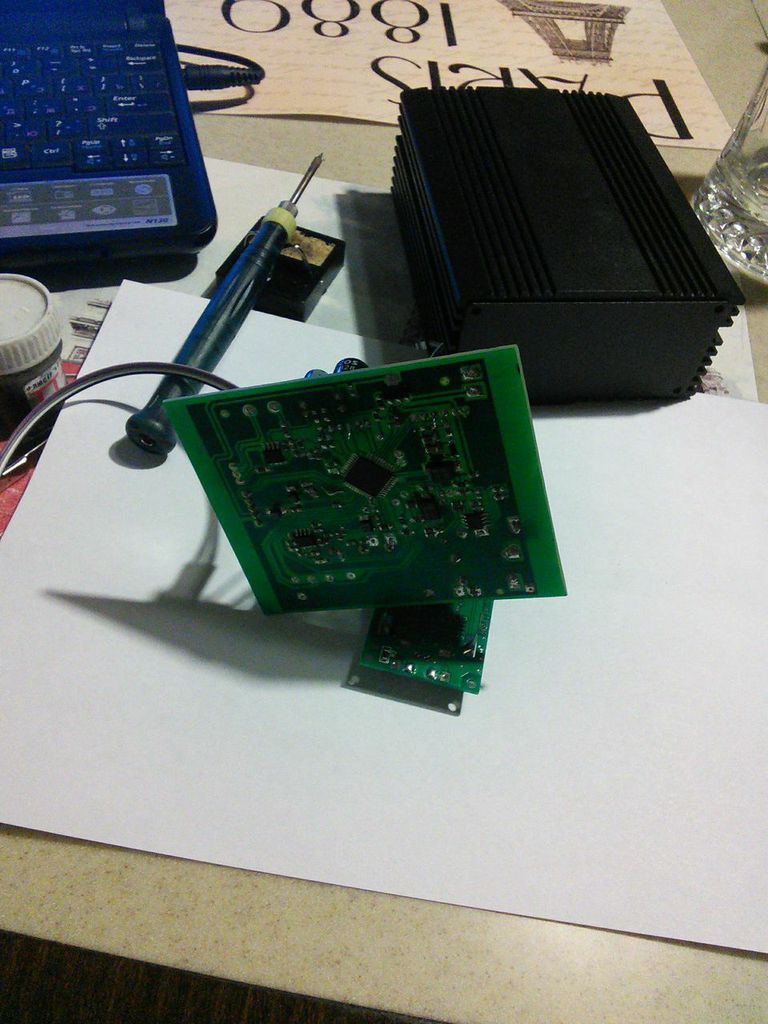

Эх, с первой попытки прибор не заработал. Студио 5.0 определила только ток питания. Остальное - ошибка. Просит перепроверить подключение девайса. Проводов всего 4. Заблудиться не должен был. Буду схему курить, пиво пить, кин-дза-дза смотреть.
Прикрепления: 6587205.jpeg(112Kb)

януковичДата: Воскресенье, 23.11.2014, 22:20 | Сообщение # 210
Генералиссимус
Группа: Модераторы
Сообщений: 2932
Репутация: 49
Статус: Offline
Главное об этом не забыть  smile
